Brand 10100 [7/22] Схема лицевой панели

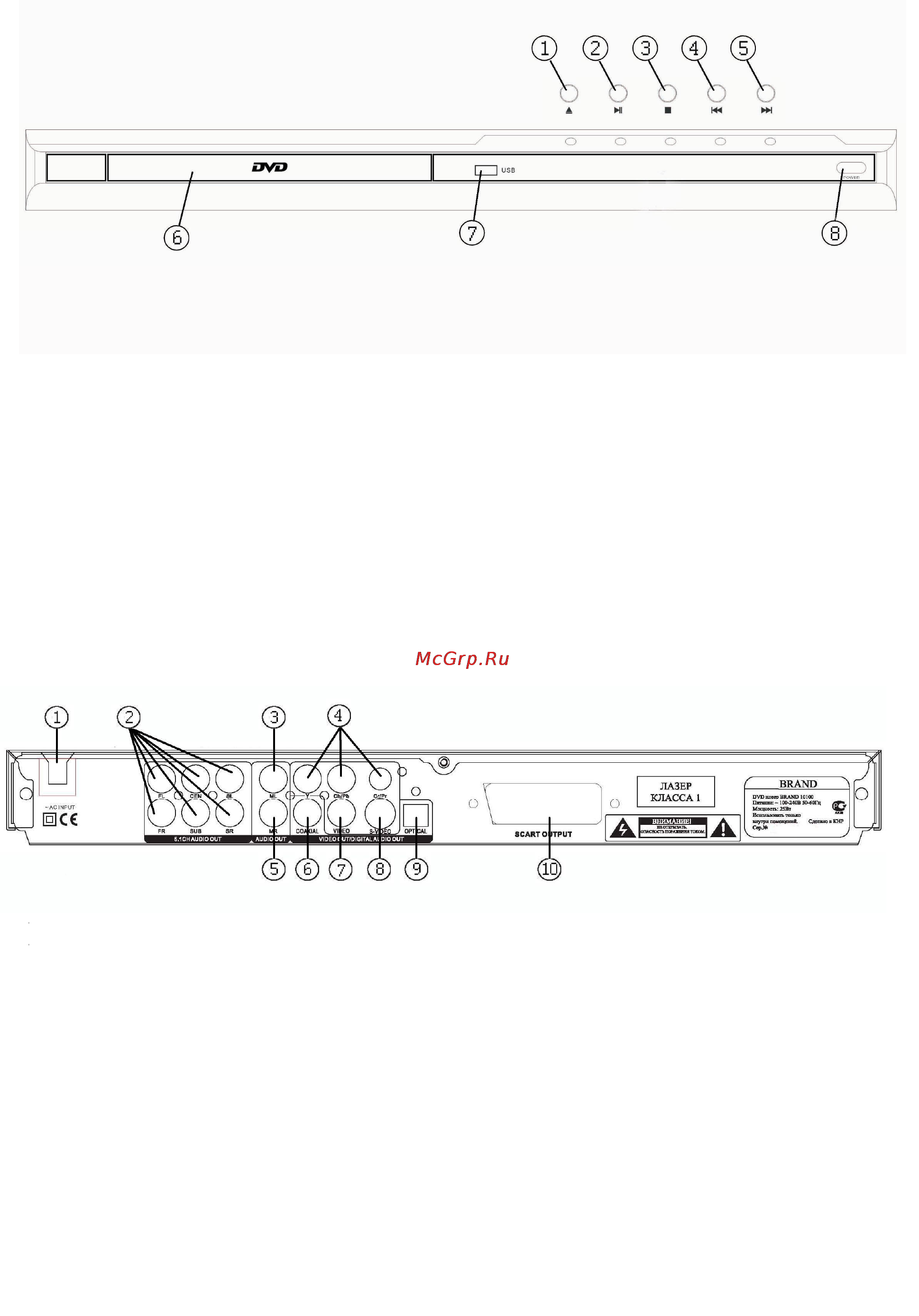

► СХЕМА ЛИЦЕВОЙ ПАНЕЛИ

1. Кнопка открытия/закрытия лотка

2. Кнопка воспроизведения/паузы

3. Кнопка «Стоп»

4. Кнопка «Предыдущий»

5. Кнопка «Следующий»

6. Лоток диска

7. Разъем USB

8. Выключатель питания

► СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)

 НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ

1. ГНЕЗДО СЕТЕВОГО ШНУРА

2. АУДИОВЫХОДЫ 5.1

-FR – подключение передней правой колонки

-FL – подключение передней левой колонки

-SR – подключение задней правой колонки

-SL – подключение задней левой колонки

-CEN – подключение центральной колонки

-SUB – подключение сабвуфера

3. АУДИОВЫХОД ЛЕВЫЙ

4. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV

5. АУДИОВЫХОД ПРАВЫЙ

6. АУДИОВЫХОД КОАКСИАЛЬНЫЙ ЦИФРОВОЙ

7. ВИДЕОВЫХОД КОМПОЗИТНЫЙ

8. ВИДЕОВЫХОД S-VIDEO

9. АУДИОВЫХОД ОПТИЧЕСКИЙ ЦИФРОВОЙ

10. SCART
