UCR
31
Кріплення
Прилад має встановлюватися на абсолютно
горизонтальній опорній поверхні.
Будь-які перекоси внаслідок невірного кріплення
можуть вплинути на характеристики й роботу
варильної поверхні.
При виборі довжини гвинтів для кріпильних гачків
необхідно враховувати товщину опорної поверхні:
• товщина 30 мм: гвинти 17,5 мм
• товщина 40 мм: гвинти 7,5 мм
Закріпіть варильну поверхню наступним чином:
1. За допомогою гвинтів з пласкою підошвою
зафіксуйте 4 коригувальні пружини в отворах
по
центру з кожного боку варильної поверхні.
2. Розмістіть варильну поверхню в ніші, перевірте,
що вона встала по центру, й притисніть по всьому
периметру, так щоб вона щільно сіла на опорну
поверхню.
3. Для варильних поверхонь з піднятими боками:
Після встановлення варильної поверхні в ніші
вставте 4 кріпильних гачка (кожний має свій
штир)
в її нижній кромці, використовуючи довгі гвинти з
конічнім кінцем для їх закріплення, так щоб скло
щільно сіло на опорній поверхні.
!
Неможна перекривати доступ до гвинтів на
коригувальних пружинах.
! На вимогу стандартів безпеки встановлений
прилад не має контактувати з електричними
пристроями.
!
Все пристрої, що забезпечують безпечну роботу
приладу мають зніматися лише за допомогою
спеціального інструменту.
Підключення до електричної мережі
!
Електричні підключення варильної поверхні й
вбудованої духовки мають виконуватися окремо,
як в цілях безпеки, так і для спрощення процесу
виймання духовки.
З’єднувальний щиток
В нижній частині приладу
розміщений з’єднувальний
щиток для різних типів
джерела живлення (малюнок
наводиться лише для
ілюстрації й не є точним
відображенням щитка на
моделі, яку
Ви придбали).
Однофазне підключення
Варильна поверхня оснащена вже приєднаним
кабелем живлення, що застосовується для
однофазного підключення. Приєднайте провідники
відповідно до інструкцій, що наведені в наступній
таблиці й на схемі:
Інші типи підключення
В разі, якщо мережа має наступні характеристики:
Напруга й частота в мережі
•400 В - 2+N ~ 50/60 Гц
•220-240 В 3 ~ 50/60 Гц
•230-240 В 3 ~ 50/60 Гц
• 400 В - 2+2N ~ 50/60 Гц
Розділіть і приєднайте провідники відповідно до інструкцій,
що наведені в наступній таблиці й на схемах:
В разі, якщо мережа має наступні характеристики:
Напруга й частота в мережі
• 400 В 3 - N ~ 50/60 Гц
виконайте наступне:
! Кабель, що входить в комплект постачання, не
призначений для наступних типів підключення.
1. Використовуйте відповідний кабель живлення,
H05RR-F або вище, достатнього перетину (25 мм). 25
mm).
2.Щоб відкрити з’єднувальний щиток,
використовуйте відкрутку як важіль під бокові
вушка кришки (див. малюнок із зображенням
з’єднувального щитка).
3. Ослабте затискний гвинт кабелю й гвинти на
з’єднувальному щитку відповідно до необхідного
типу підключення й розмістіть клеми як показано в
наступній таблиці й на схемах.
4.Розмістіть провідники відповідно до інструкцій, що
наведені в наступній таблиці й на схемах і підключіть
прилад, затягнувши всі гвинти на пружинах якомога
щільніше.

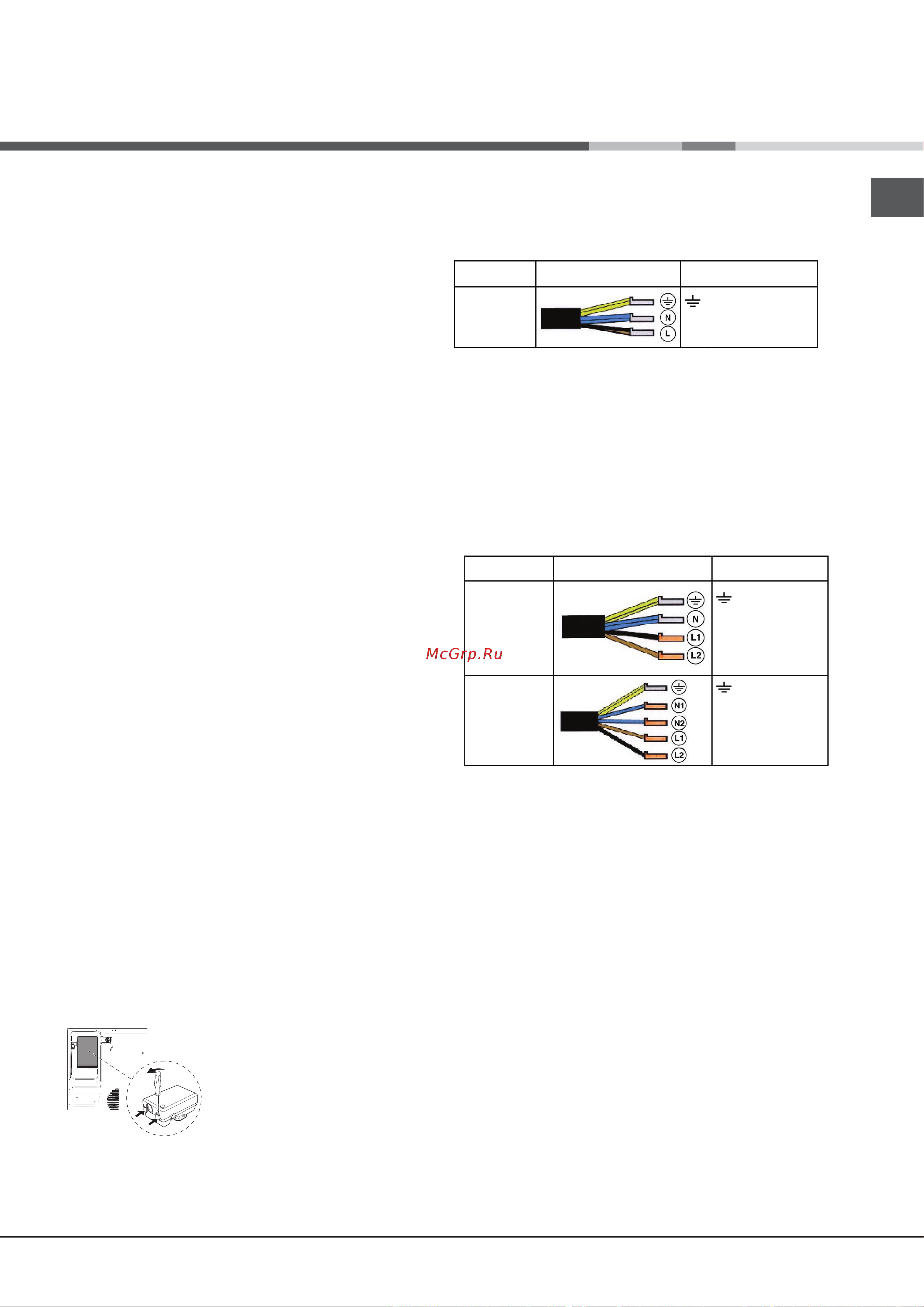

Напруга й частота
в мережі
Електричний кабель З’єднання провідників
230-240 В 1+N ~
220-240 В 1+N ~
50/60 Гц
: жовтий/зелений
N
: два синіх провідника разом
L
: коричневий і чорний разом
Напруга й частота
в мережі
Електричний кабель
З’єднання
провідників
400 В - 2+N ~
50/60 Гц
230-240 В 3 ~
220-240 В 3 ~
50/60 Гц
: жовтий/зелений
N: два синіх
провідника разом
L1: чорний
L2: коричневий
400 В - 2+2N ~
50/60 Гц
: жовтий/зелений;
N1: синій
N2: синій
L1: чорний
L2: коричневий
UNDERSIDE OF HOB
