Pioneer SC-LX77-K [40/146] Подключение оборудования
![Pioneer 4K SC-LX77-K [40/146] Подключение оборудования](/views2/1095395/page40/bg28.png)
40
03
Подключение оборудования

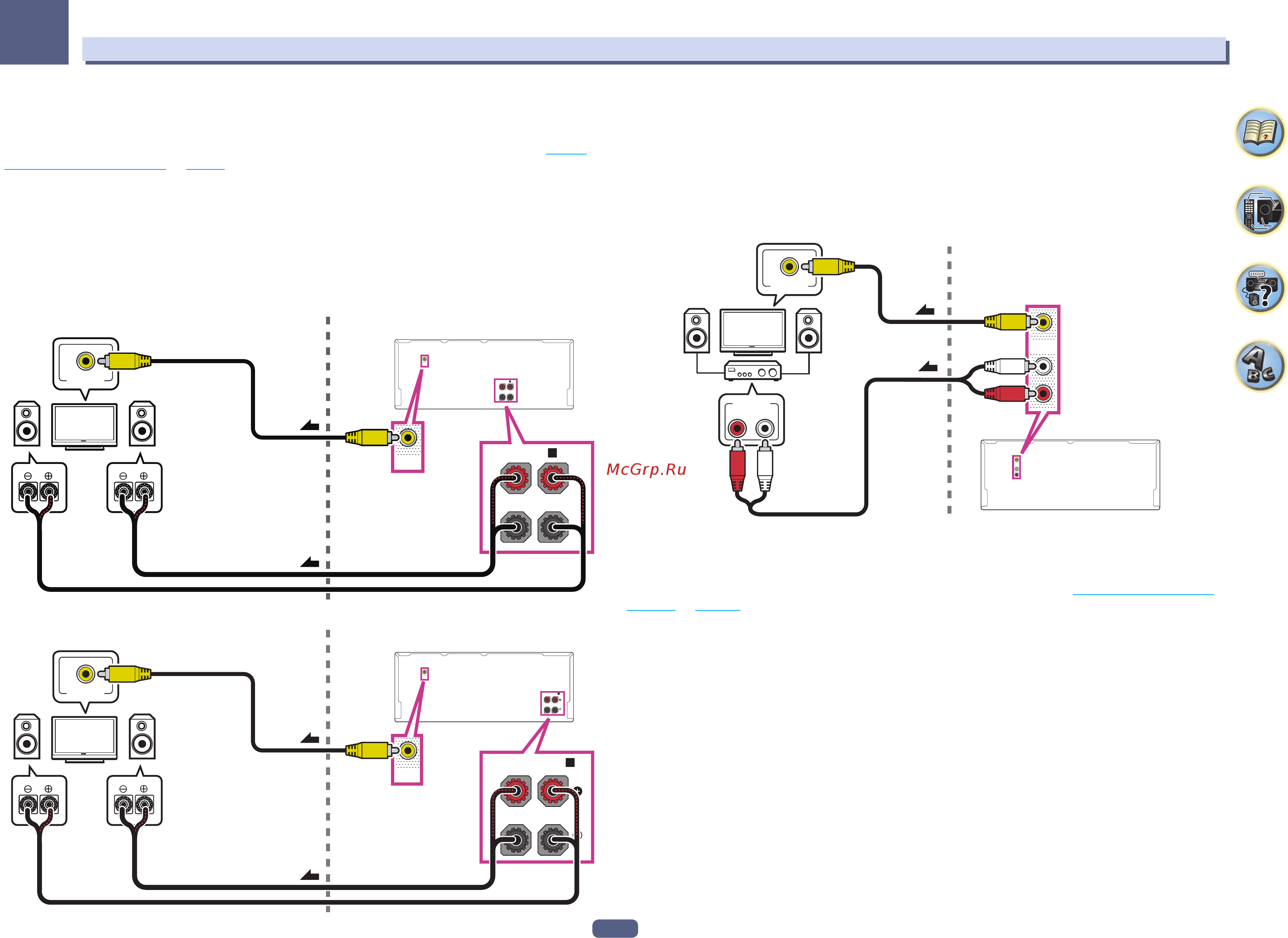

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
В качестве терминалов громкоговорителей для ZONE 2 можно использовать терминалы задних гром-
коговорителей объемного звучания или передних боковых громкоговорителей. Подробнее см. Выбор
системы громкоговорителей на стр. 20.
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания или передних боковых громкоговорителей.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
Только SC-LX87:
! COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
! Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
Использование терминалов передних боковых громкоговорителей для ZONE 2:
R
VIDEO IN
L
ZONE 2
OUT
ZONE 2
OUT
B
FRONT WIDE /
RL
B
FRONT WIDE /
RL
Под-зона (ZONE 2) Основная зона
2
1
Использование терминалов задних громкоговорителей объемного звучания для ZONE 2:
R
VIDEO IN
ZONE 2
OUT
L
ZONE 2
OUT
(Single)
A
SURROUND BACK
RL
(Single)
A
SURROUND BACK
RL
Под-зона (ZONE 2) Основная зона
2
1
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 3 OUT на данном
ресивере.
ZONE 3
OUT
ZONE 3
OUT
ZONE 3
OUT
RL
AUDIO IN
VIDEO IN
2
1
Под-зона
(ZONE 3)
Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.1ch + ZONE 2+3 в Настройка акустической
системы на стр. 103.
1 Подключите два громкоговорителя к терминалам передних боковых
громкоговорителей.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
