Brand 10203 [7/22] Схема лицевой панели

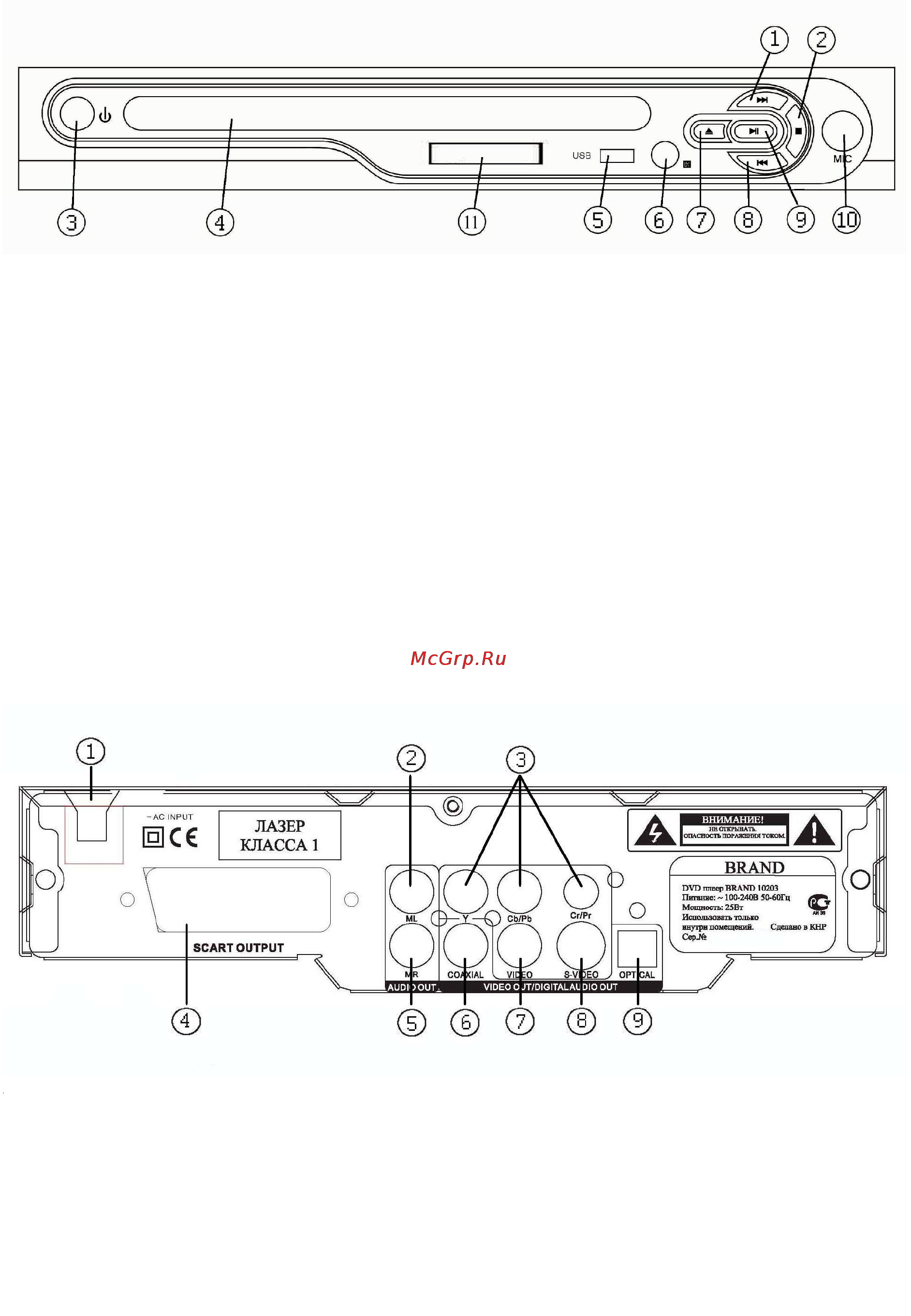

► СХЕМА ЛИЦЕВОЙ ПАНЕЛИ

1. Кнопка «Следующий»

2. Кнопка «Стоп»

3. Выключатель питания

4. Лоток диска

5. Разъем USB

6. Инфракрасный датчик для пульта ДУ

7. Кнопка открытия/закрытия лотка

8. Кнопка «Предыдущий»

9. Кнопка воспроизведения/паузы

10. Разъем подключения микрофона

11. Дисплей

► СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)

 НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ

1. ГНЕЗДО СЕТЕВОГО ШНУРА

2. АУДИОВЫХОД ЛЕВЫЙ

3. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV

4. SCART

5. АУДИОВЫХОД ПРАВЫЙ

6. АУДИОВЫХОД КОАКСИАЛЬНЫЙ ЦИФРОВОЙ

7. ВИДЕОВЫХОД КОМПОЗИТНЫЙ

8. ВИДЕОВЫХОД S-VIDEO

9. АУДИОВЫХОД ОПТИЧЕСКИЙ ЦИФРОВОЙ
