5

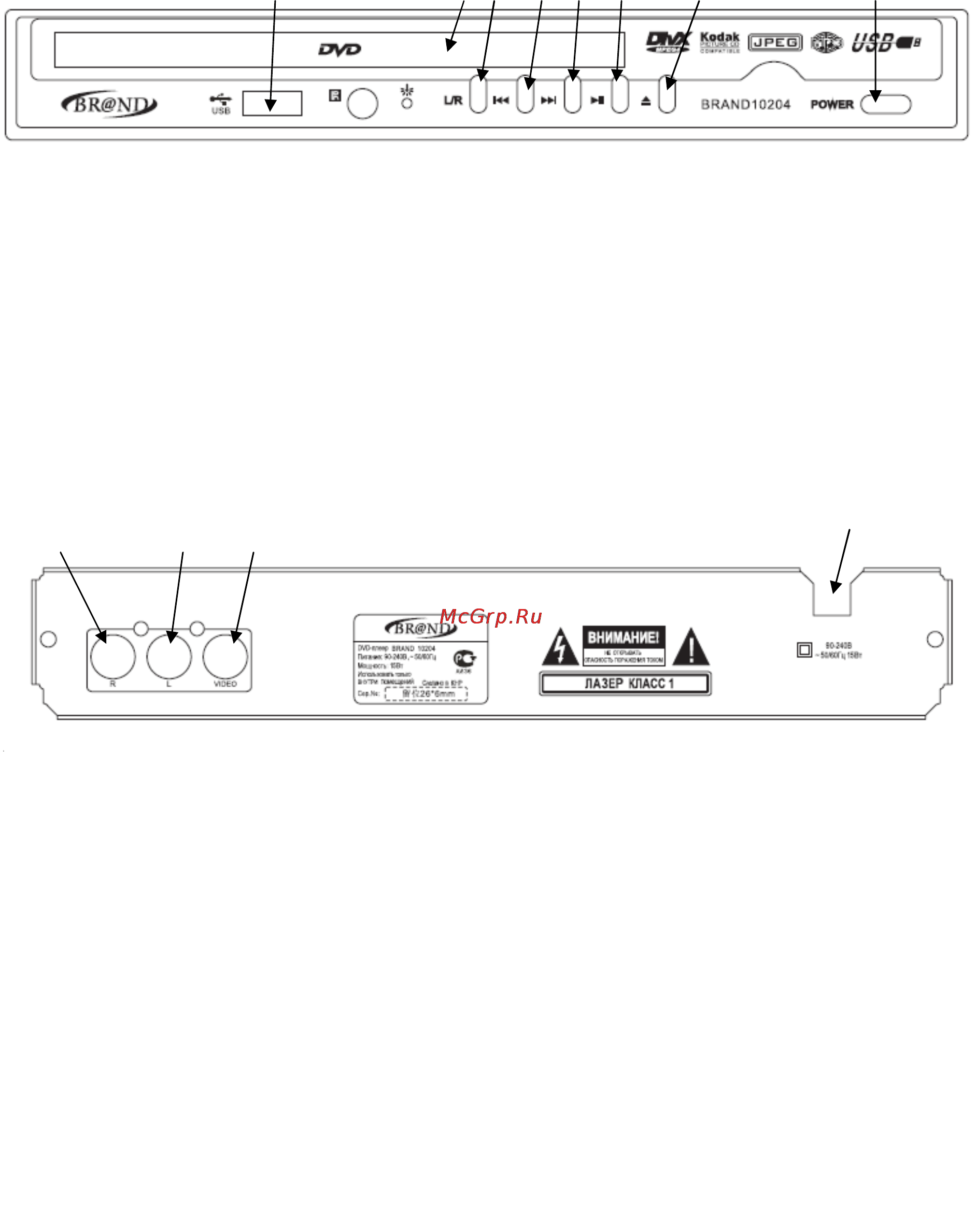

СХЕМА ЛИЦЕВОЙ ПАНЕЛИ
8 1 2 3 4 5 6 7
1. Лоток диска
2. Кнопка левая/правая звуковая дорожки
3. Кнопка предыдущий
4. Кнопка следующий
5. Кнопка воспроизведения/паузы
6. Кнопка открытия/закрытия лотка
7. Выключатель питания
8. Разъем USB
СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)
НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ 1
2 3 4
1. ГНЕЗДО СЕТЕВОГО ШНУРА
2. АУДИОВЫХОД ПРАВЫЙ
3. АУДИОВЫХОД ЛЕВЫЙ
4. ВИДЕОВЫХОД КОМПОЗИТНЫЙ
ПРИМЕЧАНИЕ: чтобы максимально полноценно использовать возможности прибора, необходимо
правильно соединить кабели с соответствующими разъемами.
ЗАГРУЗКА ДИСКОВ
1. Включите питание телевизора и акустической системы, переключите телевизор на внешний
источник видеосигнала и выберите режим видеовхода.
2. Нажмите кнопку выключателя на лицевой панели плеера. Плеер включится.
3. Нажмите кнопку открытия/закрытия лотка, дождитесь открытия лотка, установите диск, после
чего нажмите кнопку открытия/закрытия лотка и дождитесь, когда лоток закроется. Начнется
воспроизведение.
