Перед монтажом обязательно про
чтите указания и предупреждения в
главе «Указания по технике безопас
ности»!
Режим отвода воздуха
Отводимый воздух подается вверх
через вентиляционную шахту или не
посредственно через наружную стену
за пределы помещения.
Указание. Отводимый воздух нельзя
выводить через дымоход, который ис
пользуется для других целей, или через
шахту, используемую для вентиляции
помещений, в которых также установле
ны печи или камины.
Следует получить разрешение соот
ветствующих административных ор
ганов при отводе воздуха через ды
моход, который не эксплуатируется.
При отводе воздуха следует соблю
дать предписания административных
органов власти (например, принятые
в данной стране строительные нормы
и правила).
Если отводимый воздух удаляется че
рез наружную стену, следует устано
вить вентиляционный телескопичес
кий блок в наружной стене.
Оптимальная эффективность
вытяжки обеспечивается при
выполнении следующих условий:
– использование коротких и прямых
вытяжных труб,
– использование труб с насколько воз
можно большими внутренними диа
метрами.
Если нельзя избежать использования
нескольких колен труб, проследите за
тем, чтобы они имели максимальный
возможный радиус.
Указание. Использование длинных, не
ровных вытяжных труб, большого коли
чества колен или труб с внутренним диа
метром менее 150 мм ведет к снижению
эффективности работы вытяжки и, одно
временно, к повышению уровня шумов.
Для прокладывания вытяжного тру
бопровода следует использовать
только трубы и шланги из негорючего
материала.
Под действие гарантии изготовителя
вытяжки не попадают претензии, свя
занные с планированием и проклад
кой воздуховода.
Соединение труб
Диаметр вытяжной трубы не должен
быть меньше 150 мм.
Круглые трубы:
Мы рекомендуем внутренний диа
метр 150 мм (минимальный внутрен
ний диаметр 120 мм).
Трубы прямоугольного сечения
должны иметь площадь внутреннего
сечения, равную площади внутренне
го сечения соответствующих круглых
труб. Они не должны иметь резких из
гибов.
В случае труб с внутренним диамет
ром 150 мм площадь внутреннего се
чения составляет примерно 177 см
2
.
В случае труб с внутренним диамет
ром 120 мм площадь внутреннего се
чения составляет примерно 113 см
2
.
Если трубы имеют различные диа-
метры: используйте герметизирую
щую ленту.

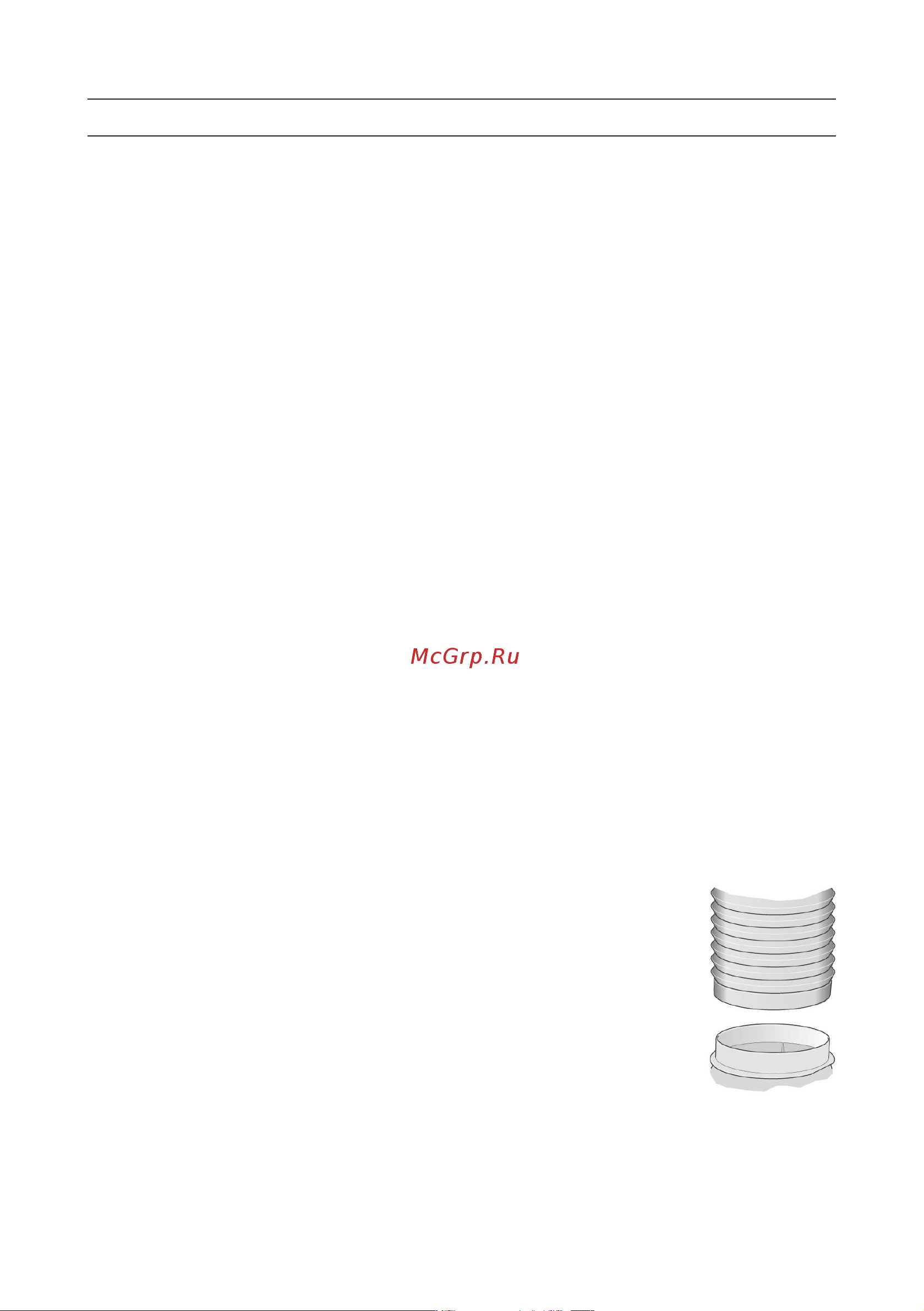

Подсоединение вытяжной трубы
Ж 150 мм (рекомендуемый размер):
Подсоедините вы
тяжную трубу непо
средственно к воз
душному патрубку
вытяжки и должным
образом загермети
зируйте соединение.
При использовании
алюминиевой трубы
зону подсоединения
предварительно сле
дует зачистить.
