Pioneer PDK-TS25 [5/12] Подсоединение телевизора pioneer

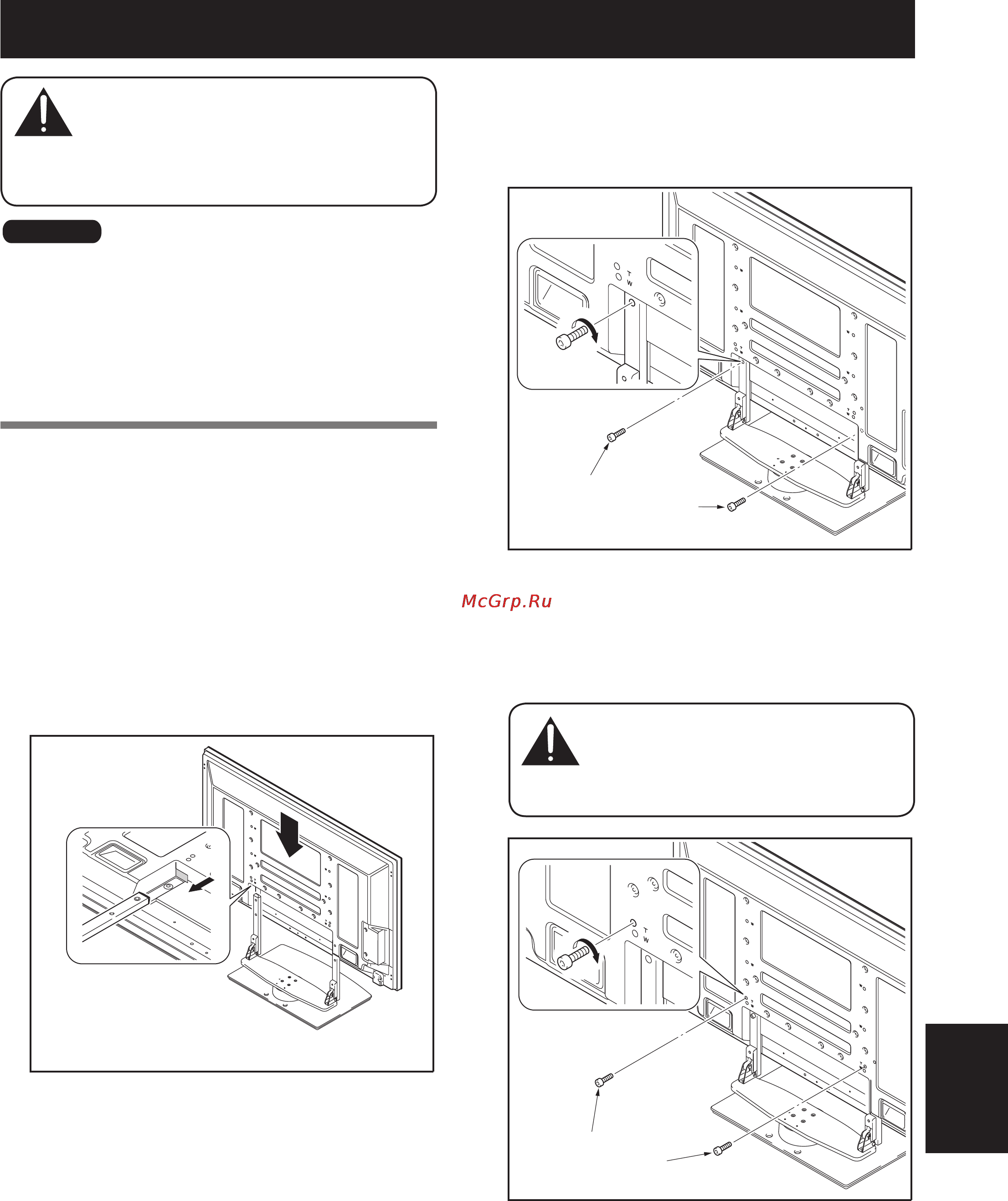

![Pioneer PDK-TS25 [5/12] Подсоединение телевизора pioneer](/views2/1035559/page5/bg5.png)
5
Ru
Pyccкий
Подсоединение телевизора Pioneer
Вес 50-дюймового телевизора Pioneer (без
громкоговорителей) составляет примерно
34 кг, телевизоры не имеют достаточной
толщины и являются неустойчивыми.
Следовательно, их должны собирать и
устанавливать, как минимум, два человека.
Внимание
• Обязательно устанавливайте его на ровной, устойчивой
поверхности.
• Вставляйте винты в отверстия вертикально и не
затягивайте их с большим усилием, чем необходимо.
• Убедитесь, что Вы устанавливаете опорные стойки
надежно согласно процедуре, описанной в разделе «
Сборка столика-подставки».
Способ подсоединения
1
Подсоединение телевизора Pioneer к
столику-подставке.
Приложите опорные стойки столика-подставки к
основанию телевизора Pioneer, как показано стрелками,
затем медленно вставьте их вертикально. Будьте
чрезвычайно внимательны, чтобы не вставить опорные
стойки столика-подставки в любую другую часть
телевизора Pioneer, кроме установочных пазов столика-
подставки. Обратите внимание на то, что это может
вызвать повреждение панели телевизора Pioneer или
его входных отверстий или привести к деформации
столика-подставки.
Выровняйте опорные
стойки с основанием
телевизора Pioneer, как
показано на
сопроводительной схеме.
Внимание
Внимание
2
Крепление телевизора Pioneer с
помощью установочных винтов
.
Закрепите их с помощью входящего в комплект
шестигранного гаечного ключа.
Установочные винты
(M8 x 30 мм: серебристые)
3
Крепление телевизора Pioneer с
помощью установочных винтов
.
Прикрепите телевизор Pioneer в точках с маркировкой
“T” с помощью входящего в комплект шестигранного
гаечного ключа.
Бывали случаи, когда возникали
непредвиденные происшествия, такие
как поломка или падение оборудования,
так как столик-подставка устанавливался
с помощью неподходящих винтов.
Установочные винты
(M8 x 40 мм: черные)
4
Подсоединение громкоговорителей.
По способу установки смотрите инструкции по
эксплуатации громкоговорителя.
