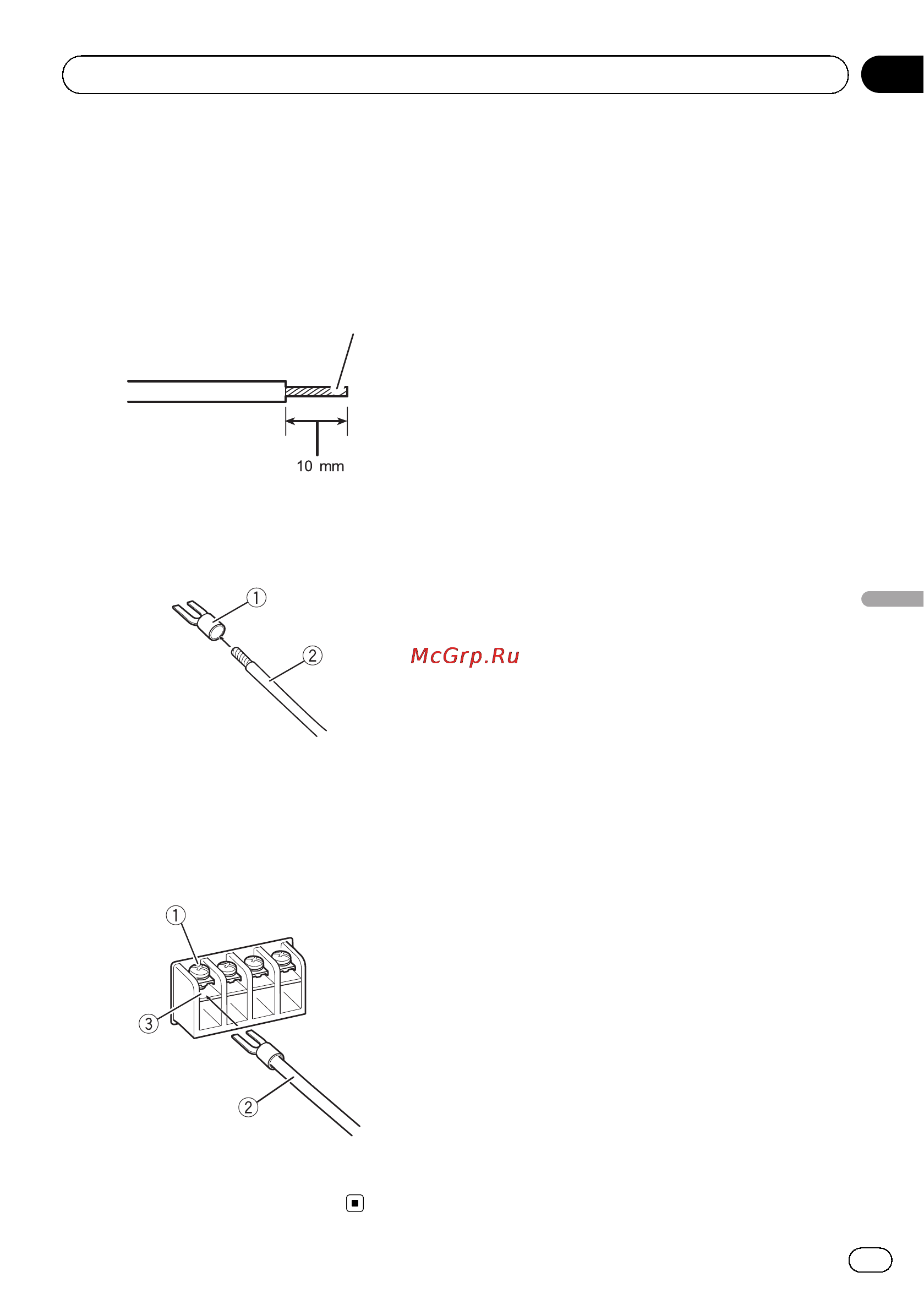

Conexión de los terminales
de salida del altavoz
1 Utilice un cortaalambres o un cúter
para pelar los extremos de los cables de los
altavoces aproximadamente 10 mm y tren-
ce el cable.
Gírelos
2 Acople las lengüetas a los extremos del
cable.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta (se vende por separado)
2 Cable del altavoz
3 Conecte los cables del altavoz a los ter-
minales de salida del altavoz.
Fije los cables del altavoz firmemente utilizan-
do los tornillos para terminales.
1 Tornillos para terminales
2 Cables del altavoz
3 Terminales de salida del altavoz
Es
45
