Вентиляция

Чтобы обеспечить надлежащую

вентиляцию, снимите заднюю

стенку модуля кухонной мебели.

Предпочтительно, чтобы духов-

ка опиралась на два деревянных

бруса; при установке на сплош-

ное основание следует оставить

зазор позади духовки не менее

45х560 мм (рис. 2).

Центрирование и крепление духовки

Поместите 4 петли на сторонах духовки в соответствующие им 4 отверстия,

расположенные по периметру рамки. Отрегулируйте

петли в соответствии с толщиной боковых панелей

мебели, как показано на рис. 3.

При толщине боковых панелей:

· 20 мм – удалите съемную деталь

петли (рис. 3 A);

· 18 мм – используйте первый паз

(заводская установка) (рис. 3 B);

Установка

Размещение

Держите упаковочный материал в не доступном для детей месте: он может

стать для них источником потенциальной опасности (см. гл. Предупрежде-

ния и рекомендации).

Оборудование должно устанавливаться квалифицированным персоналом

в соответствии с инструкциями данного руководства. Неправильная уста-

новка может принести вред людям, животным или Вашей собственности.

Установка оборудования

Для правильного функционирования встраиваемого оборудования его следу-

ет устанавливать в подходящую кухонную мебель:

· панели смежной мебели должны быть сделаны из термостойких материа-

лов;

· деревянная клеевая облицовка мебели должна выдерживать нагрев до

100°С;

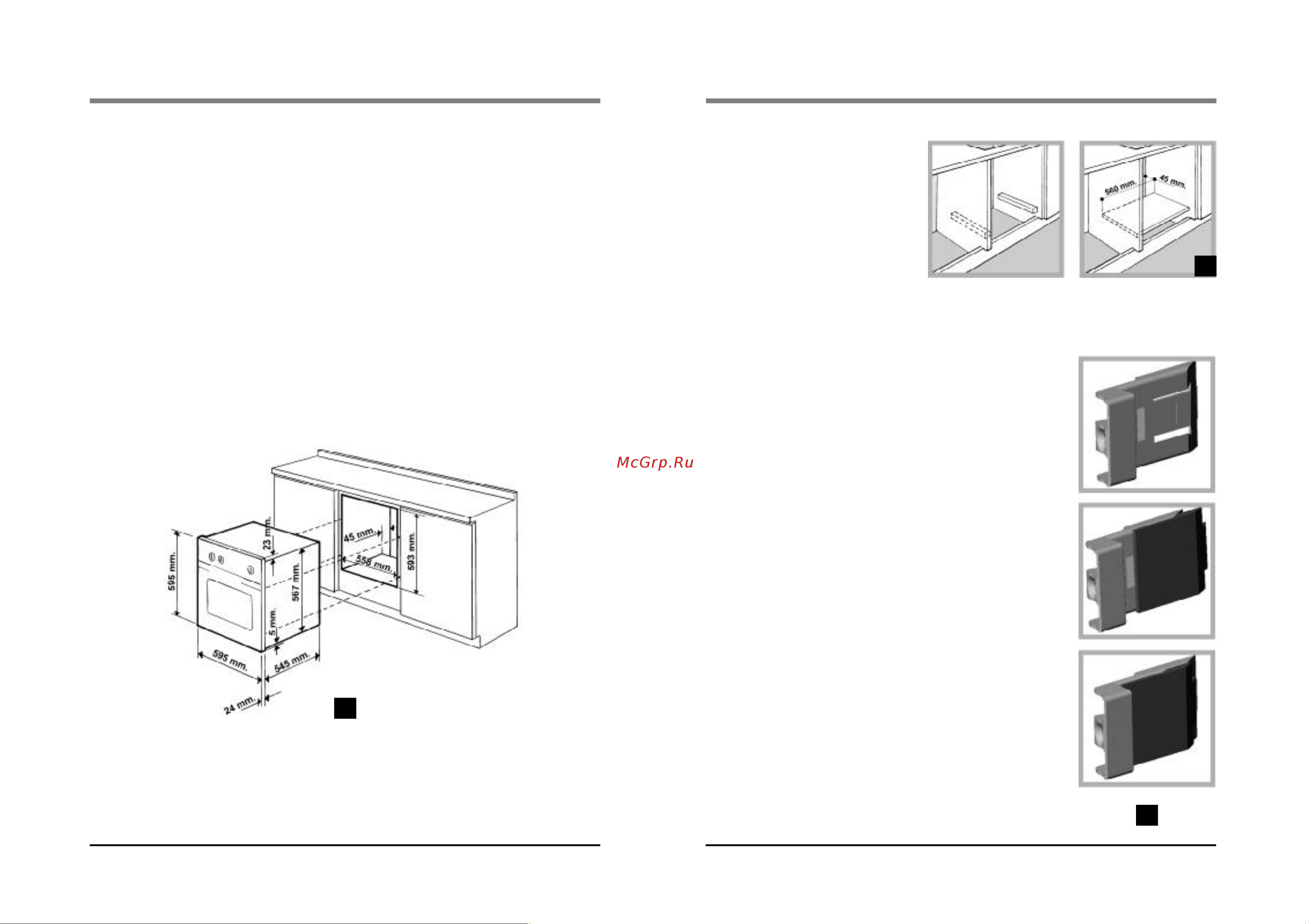

· размеры модуля для установки духовки под столешницей или в колонке

кухонной мебели должны соответствовать указанным на рис. 1.

После установки оборудование не должно соприкасаться с деталями, на-

ходящимися под напряжением.

Показатели энергопотребления в табличке технических данных оборудова-

ния были рассчитаны для этого типа установки.

· 16 мм – используйте второй паз

(рис. 3 C).
