Lex EDM 090 BL [11/27] Установка

СОЕДИНИТЕЛЬНАЯ

КОРОБКА

УСТАНОВКА

Электрическое подключение

Внимание!

Электрическое подключение должно

выполняться квалифицированным электриком.

Не допускается вносить какие-либо изменения

в схему электропитания.

Информация по подключению

Духовой шкаф рассчитан на работу

от трехфазной сети переменного тока (220-240 В/

50 Гц). Схема подключения находится на крышке

соединительной коробки. Помните, что кабель

должен соответствовать духовому шкафу по типу

и номинальной мощности.

Кабель должен быть надежно зафиксирован

в кабельном зажиме.

Внимание!

Не забудьте подсоединить цепь аварийной

защиты к контакту на соединительной коробке,

отмеченному значком . Линия электропитания

духового шкафа должна быть оснащена

защитным выключателем для прекращения

подачи питания в случае неполадок.

Минимальное расстояние между рабочими

контактами аварийного выключателя составляет

3 мм.

Перед подключением духового шкафа

ознакомьтесь со схемой подключения и

информацией на табличке с техническими

данными.

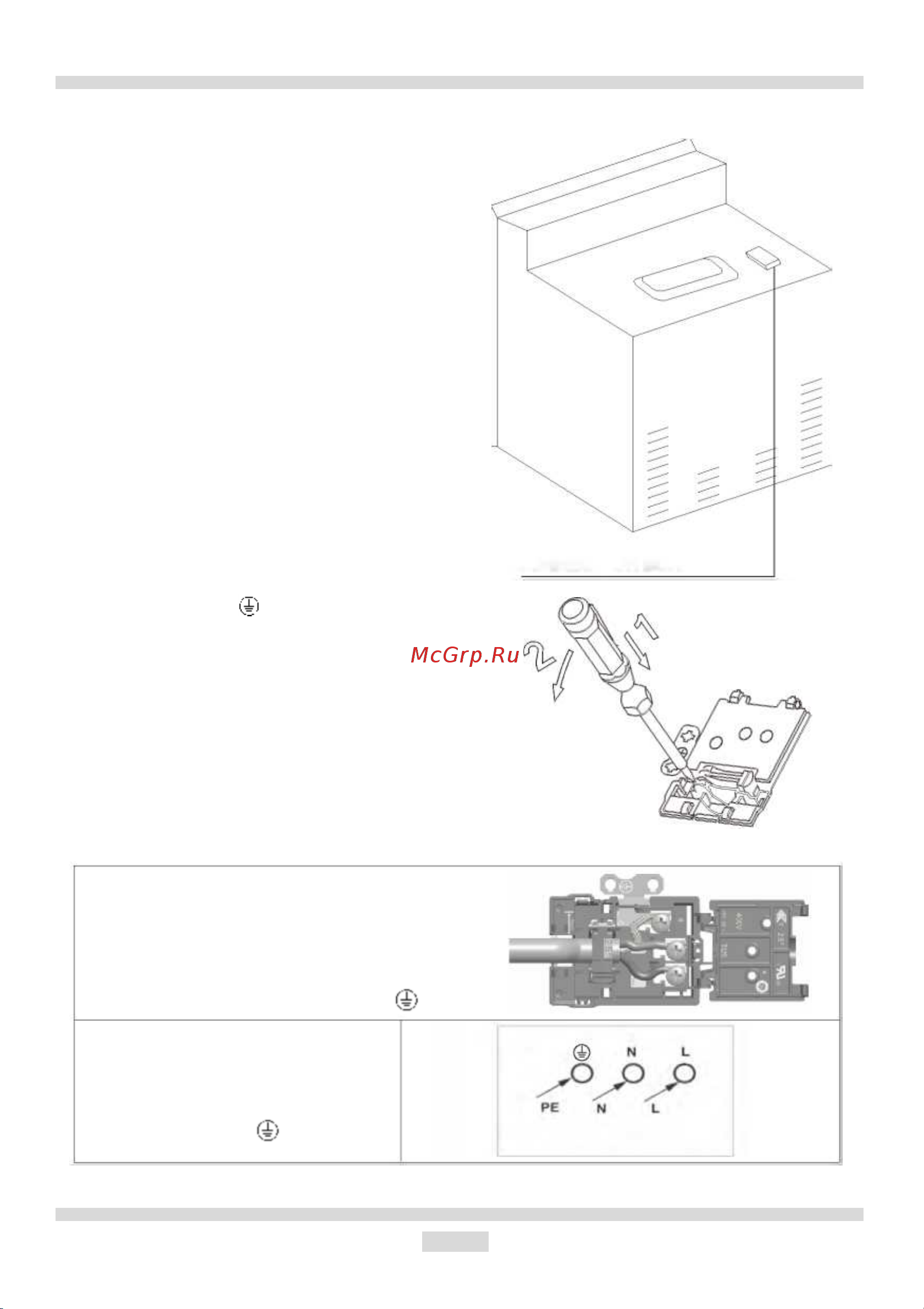

СОЕДИНИТЕЛЬНАЯ КОРОБКА

СХЕМА ПОДКЛЮЧЕНИЯ

Осторожно! Напряжение нагревательных

элементов - 220-240 В

Осторожно! При любом подключении заземляющий провод

подсоединяется к клемме защитного заземления

Для подключения к однофазной сети

220-240 В с заземлением: коричневый

провод подсоединить к L, синий - к N,

а провод заземления

(желто-зеленый) – к

220-240 В перем. тока
