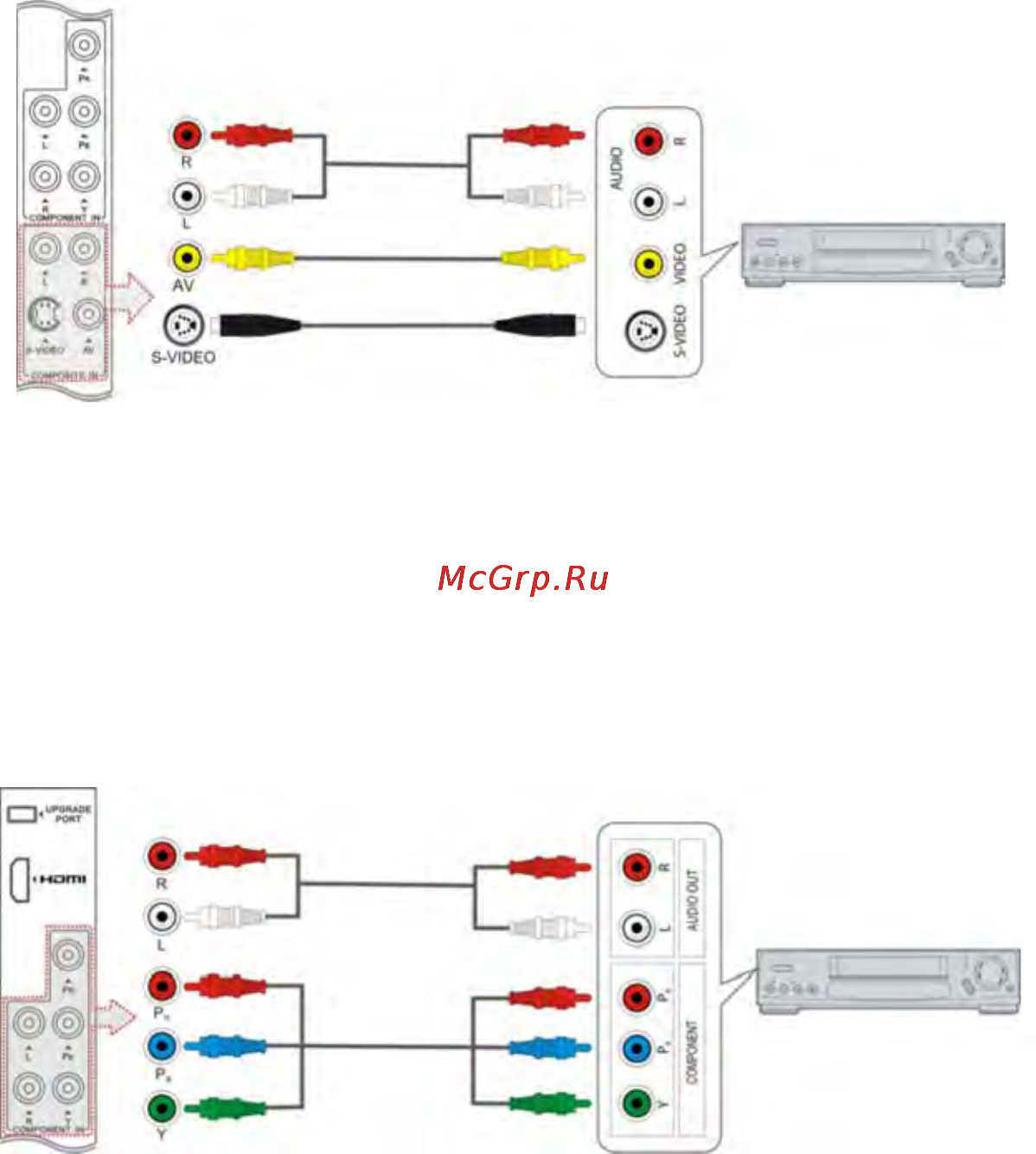

Подключение внешнего источника AV сигнала (AV/S-Video)

1. Используйте AV кабели для подключения внешнего источника сигнала к соответствующим разъемам

на задней панели прибора.

2. Используйте S-VIDEO кабель (не входит в комплект поставки) для подключения внешнего источника

сигнала к соответствующим разъемам на задней панели прибора.

3. После того, как вы подключили устройство, подсоедините прибор к источнику питания. Нажмите

кнопку Input для вызова меню выбора источника входящего сигнала, выберите AV или S-Video режим и

нажмите кнопку Enter для подтверждения.

Примечание: Аудиоразъемы композитного и S-Video подключений совпадают.

Подключение внешнего источника AV сигнала (YPbPr)

Используйте AV кабели для подключения внешнего источника сигнала к соответствующим разъемам на

задней панели прибора.

После того, как вы подключили устройство, подсоедините прибор к источнику питания. Нажмите кнопку

Input для вызова меню выбора источника входящего сигнала, выберите Component режим и нажмите

кнопку Enter для подтверждения.

Аудиокабель

Видеокабель

S-Video кабель

Внешний источник сигнала

Аудиокабель

Компонентный

кабель

Внешний источник сигнала
