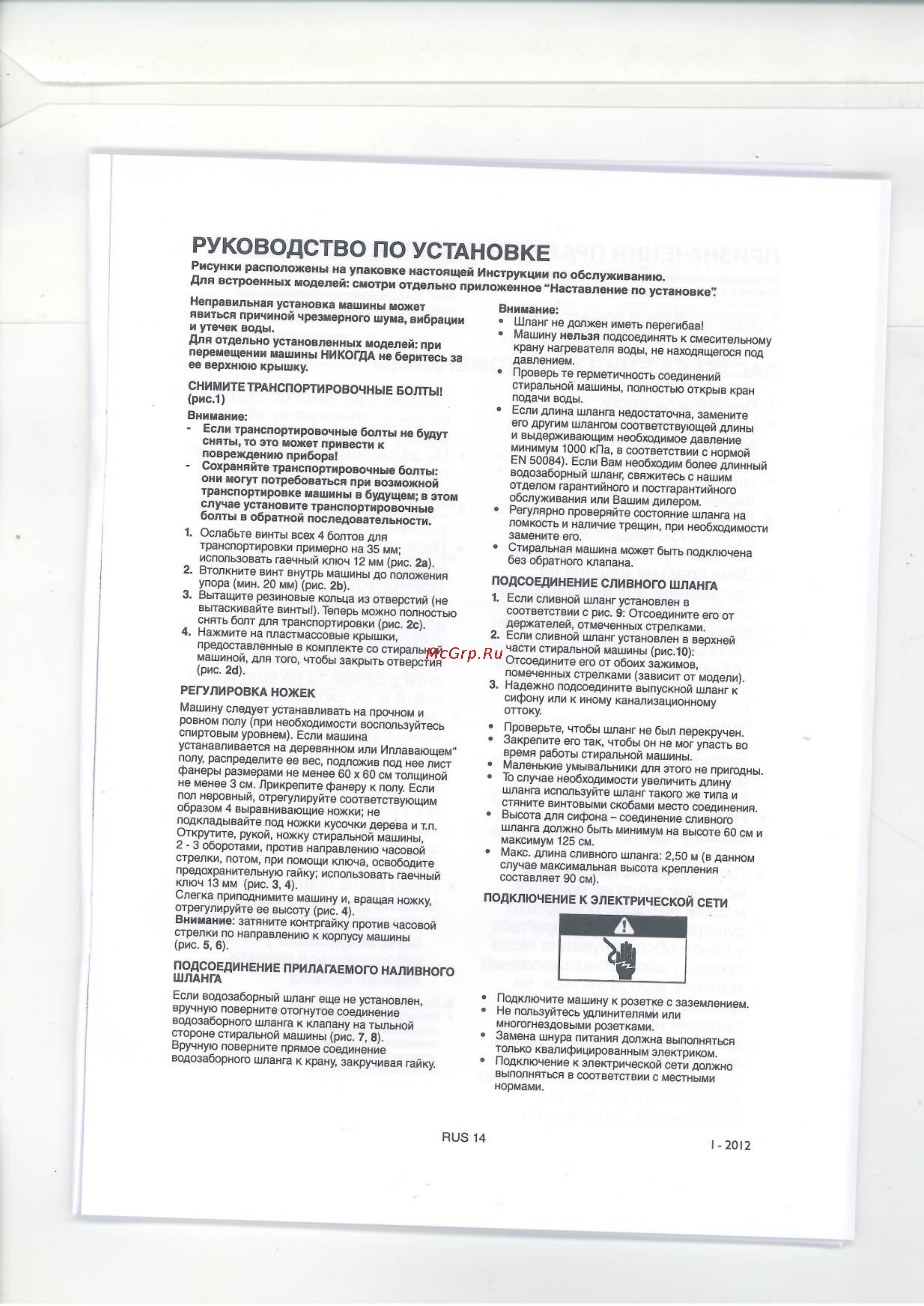

РУКОВОДСТВО ПО УСТАНОВКЕ Рисунки расположены на упаковке настоящей Инструкции Для встроенных моделей смотри отдельно приложенное Неправильная установка машины может явиться причиной чрезмерного шума вибрации и утечек воды Для отдельно установленных моделей при перемещении машины НИКОГДА не беритесь за ее верхнюю крышку по обслуживанию Наставление по установке Внимание Шланг не должен иметь перегибав Машину нельзя подсоединять к смесительному крану нагревателя воды не находящегося под давлением Проверь те герметичность соединений стиральной машины полностью открыв кран подачи воды Если длина шланга недостаточна замените его другим шлангом соответствующей длины и выдерживающим необходимое давление минимум 1000 кПа в соответствии с нормой Ем 50084 Если Вам необходим более длинный водозаборный шланг свяжитесь с нашим отделом гарантийного и постгарантийного обслуживания или Вашим дилером Регулярно проверяйте состояние шланга на ломкость и наличие трещин при необходимости замените его Стиральная машина может быть подключена без обратного клапана СНИМИТЕ ТРАНСПОРТИРОВОЧНЫЕ БОЛТЫ рис 1 Внимание Если транспортировочные болты не будут сняты то это может привести к повреждению прибора Сохраняйте транспортировочные болты они могут потребоваться при возможной транспортировке машины в будущем в этом случае установите транспортировочные болты в обратной последовательности 1 Ослабьте винты всех 4 болтов для транспортировки примерно на 35 мм использовать гаечный ключ 12 мм рис 2а 2 Втолкните винт внутрь машины до положения упора мин 20 мм рис 2Ь 3 Вытащите резиновые кольца из отверстий не вытаскивайте винты Теперь можно полностью снять болт для транспортировки рис 2с 4 Нажмите на пластмассовые крышки предоставленные в комплекте со стиральной ПОДСОЕДИНЕНИЕ СЛИВНОГО ШЛАНГА 1 Если сливной шланг установлен в соответствии с рис 9 Отсоедините его от держателей отмеченных стрелками 2 Если сливной шланг установлен в верхней части стиральной машины рис 10 Отсоедините его от обоих зажимов помеченных стрелками зависит от модели 3 Надежно подсоедините выпускной шланг к сифону или к иному канализационному оттоку рис б ДЛЯ Т0Г0 ЧТО Ь1 закРыть отверстия РЕГУЛИРОВКА НОЖЕК Машину следует устанавливать на прочном и ровном полу при необходимости воспользуйтесь спиртовым уровнем Если машина устанавливается на деревянном или Иплавающем полу распределите ее вес подложив под нее лист фанеры размерами не менее 60 х 60 см толщиной не менее 3 см Прикрепите фанеру к полу Если пол неровный отрегулируйте соответствующим образом 4 выравнивающие ножки не подкладывайте под ножки кусочки дерева и т п Открутите рукой ножку стиральной машины 2 3 оборотами против направлению часовой стрелки потом при помощи ключа освободите предохранительную гайку использовать гаечный ключ 13 мм рис 3 4 Слегка приподнимите машину и вращая ножку отрегулируйте ее высоту рис 4 Внимание затяните контргайку против часовой стрелки по направлению к корпусу машины рис 5 6 Проверьте чтобы шланг не был перекручен Закрепите его так чтобы он не мог упасть во время работы стиральной машины Маленькие умывальники для этого не пригодны То случае необходимости увеличить длину шланга используйте шланг такого же типа и стяните винтовыми скобами место соединения Высота для сифона соединение сливного шланга должно быть минимум на высоте 60 см и максимум 125 см Макс длина сливного шланга 2 50 м в данном случае максимальная высота крепления составляет 90 см ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ шп 5 ЕДИНЕНИЕ ПРИЛАГАЕМОГО НАЛИВНОГО ШЛАНГА Если водозаборный шланг еще не установлен вручную поверните отогнутое соединение водозаборного шланга к клапану на тыльной стороне стиральной машины рис 7 8 Вручную поверните прямое соединение водозаборного шланга к крану закручивая гайку Подключите машину к розетке с заземлением Не пользуйтесь удлинителями или многогнездовыми розетками Замена шнура питания должна выполняться только квалифицированным электриком Подключение к электрической сети должно выполняться в соответствии с местными нормами РОЗ 14 1 2012
