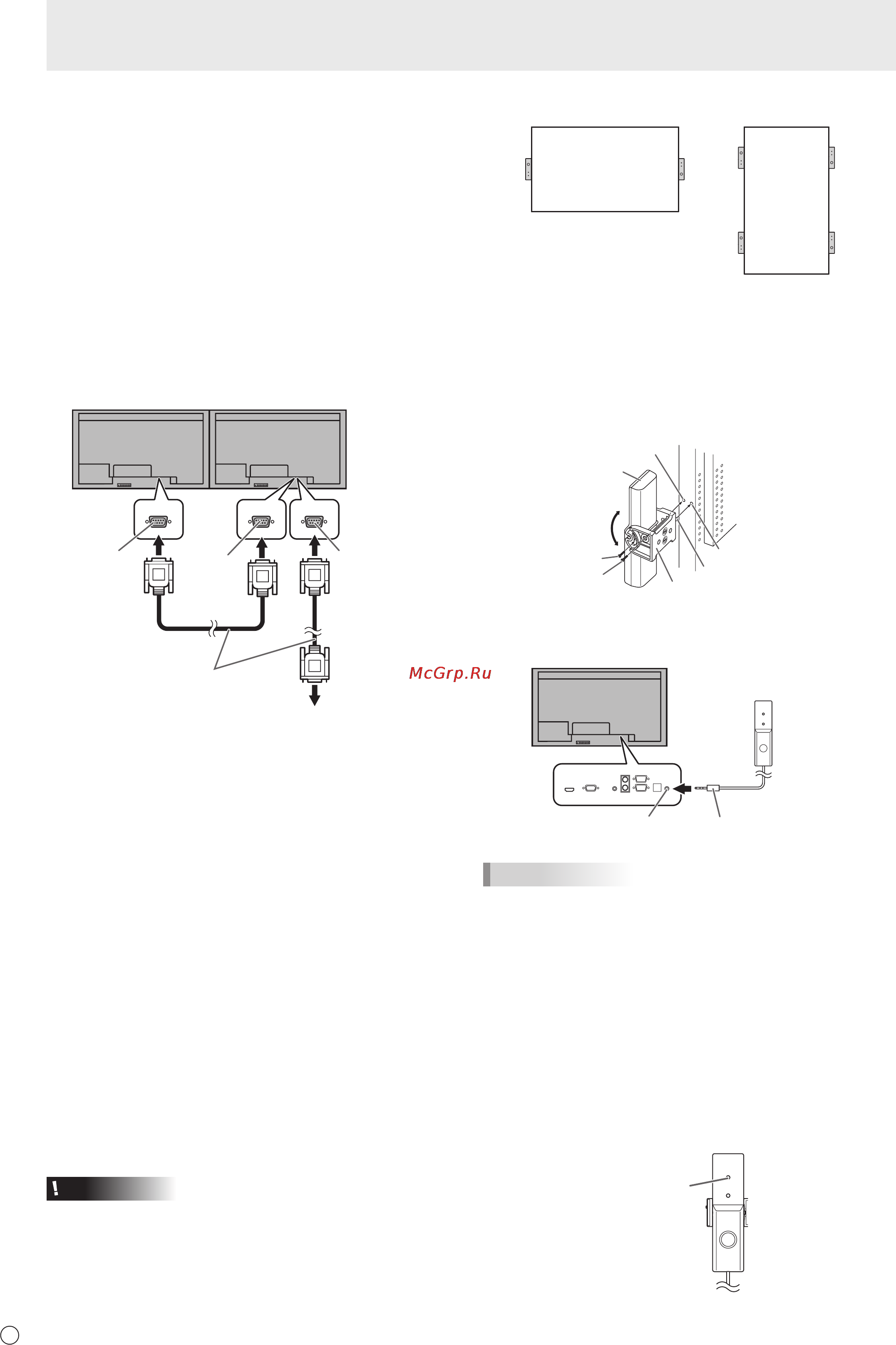

Подсоединение периферийного оборудования
■
Подключение при помощи кабеля RS-232
В случае подключения монитора в последовательной
цепочке при помощи кабеля RS-232 при использовании
кнопок на первостепенном (основном) мониторе настройки
копируются на второстепенный (дополнительный)
монитор, что позволяет при помощи кнопок основного
монитора управлять всеми остальными. При этом
необходимо указать ID-номер для каждого монитора.
1. По очереди подключите мониторы.
Первый монитор будет установлен в качестве
первостепенного (основного), а второй и все остальные
мониторы будут второстепенными (дополнительными).
Подключите прямой кабель RS-232 к выходному
разъему RS-232C первого монитора (первостепенного)
к входному разъему RS-232C второго монитора
(второстепенного).
Аналогичным образом подсоедините к третьему и
последующим мониторам.
Возможно подключение до 25 мониторов. (В зависимости
от длины используемого кабеля и места установки).
в продаже прямой кабель RS-232.
(производятся серийно)
Первый монитор: первостепенный Второй монитор: второстепенный
Третий монитор: подключается к
вторичному входному разъему RS-232C
Входной
разъем RS-232C
Выходной
разъем RS-232C
Выходной
разъем RS-232C
2. Установите ID-номер
Выполните эту операцию при помощи кнопок на задней
панели основного монитора. Если вы установите для
пункта AUTO ASSIGN ID No. <АВТОМ. ПРИСВОИТЬ
ID НОМЕР> в меню значение ON (Вкл.), ID-номера
будут присвоены автоматически в порядке, начиная с
основного монитора. (См. стр. 25.)
(Если вы подключите комплект дистанционного
управления PN-ZR01 (опция), управление мониторами
можно будет осуществлять при помощи пульта
дистанционного управления.)
■ Подключение при помощи комплекта
дистанционного управления (опция).
Для управления монитором с использованием пульта
дистанционного управления требуется комплект
дистанционного управления PN-ZR01 (опция).
• Предусмотрена возможность управления любым
монитором или всеми мониторами с использованием
пульта дистанционного управления первого монитора.
• Возможно управление до 25 мониторами.
• Требуется подключение мониторов вместе в
последовательной цепочке при помощи кабеля RS-232.
Установите блок приема сигналов датчика дистанционного
управления, как указано на рисунке ниже.
* В случае установки в левой части из-за того, что верх и
низ для блока приема сигналов датчика дистанционного
управления будут перевернуты (кабель подключения
будет сверху), рекомендуется устанавливать справа.
Внимание
• При установке блока приема сигналов датчика
дистанционного управления необходимо ОТКЛЮЧИТЬ
монитор от сети питания.
• К разъему комплекта дистанционного управления не
следует подключать какие-либо другие кабели, кроме
блока приема сигналов датчика
Для монитора в
горизонтальной ориентации
Для монитора в
вертикальной ориентации
1. Вставьте противовращательный выступ крепежного
кронштейна в соответствующее отверстие на
корпусе монитора.
2. Закрепите подставку, установив угол отверстия в
корпусе монитора при помощи крепежного винта.
3. Отрегулируйте угол блока приема сигналов датчика
дистанционного управления и закрепите его при
помощи фиксирующего винта таким образом,
чтобы он мог точно принимать сигналы.
Противовращательный выступ
Установка угла
Противовращательное отверстие
Крепежный кронштейн
Крепежный винт
(короткий)
Фиксирующий винт
Блок приема сигналов
датчика дистанционного
управления
Отверстие для установки
угла подставки
4. Вставьте соединительный кабель блока приема
сигналов датчика дистанционного управления в
разъем комплекта дистанционного управления.
Соединительный кабельРазъем комплекта
Блок приема сигналов датчика
дистанционного управления
ПОДСКАЗКИ
• При подключении блока приема сигналов датчика
дистанционного управления возможно использование
сенсорного датчика яркости.
Яркость экрана будет автоматически изменена в
соответствии с условиями освещения и яркостью
окружения. (См. стр. 25.)
• В зависимости от места установки и условий
окружения на работу блока приема сигналов датчика
дистанционного управления может влиять яркость
экрана монитора, в результате чего этот датчик может
среагировать.
• Не устанавливайте блок приема сигналов датчика
дистанционного управления в очень ярких или слишком
темных местах. В таких условиях датчик яркости может
работать неправильно.
Датчик
яркости
