5
P

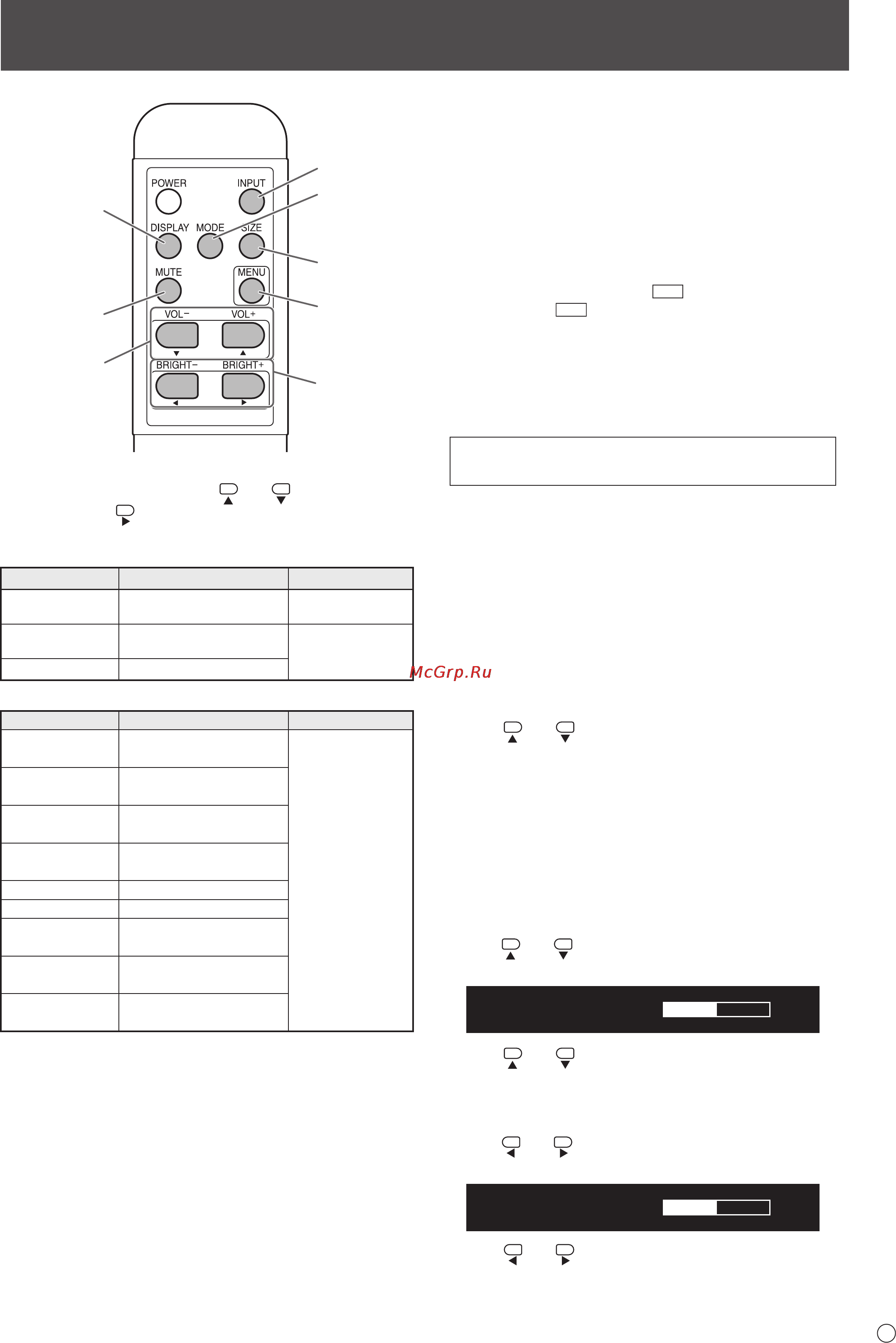

Основной режим работы
1
2
3
4
5
6
7
8
1. INPUT (Выбор режима входа)
Отображается меню. Нажмите
или для выбора
режима входа и
для ввода.
* Вы можете выбрать входной разъем, нажав
переключатель входа на мониторе.
Режим входа Видео Аудио
PC D-SUB
<ПК D-SUB>
Входной разъем ПК D-SUB
Входной аудиоразъем
PC HDMI
<ПК HDMI>
Входной разъем ПК/AV HDMI
*1
*2
AV HDMI
Входной разъем ПК/AV HDMI
*1
Если подсоединена PN-ZB01 (опция)
Режим входа Видео Аудио
PC DVI-D
<ПК DVI-D>
Входной разъем ПК/AV
DVI-D
*3
*2
PC HDMI
<ПК HDMI>
Входной разъем ПК/AV
HDMI
*1
PC D-SUB
<ПК D-SUB>
Входной разъем ПК
D-SUB
PC RGB
<ПК RGB>
Входные разъемы ПК
RGB
*4
AV DVI-D
Входной разъем ПК/AV DVI-D
*3
AV HDMI
Входной разъем ПК/AV HDMI
*1
AV COMPONENT
<AV КОМПОНЕНТ>
Входные разъемы AV
компонент
*4
AV S-VIDEO
<AV S-ВИДЕО>
Входной разъем AV
S-видео
AV VIDEO
<AV ВИДЕО>
Входной разъем AV
видео
*1 Выберите разъем для HDMI в INPUT SELECT <ВЫБОР
ВХОДА>.(См. стр. 12.)
*2 Выберите разъем для AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД>, (См. стр. 12.)
*3 Выберите разъем для DVI в INPUT SELECT <ВЫБОР
ВХОДА>. (См. стр. 12.)
*4 Выберите разъем для BNC в INPUT SELECT <ВЫБОР
ВХОДА>. (См. стр. 12.)
2. DISPLAY
Отображает информацию о мониторе. При повторном
нажатии этой кнопки экран исчезнет.
Если подсоединена PN-ZB01 (опция), на экране
отображается INFORMATION1 <ИНФОРМАЦИЯ1> →
INFORMATION2 <ИНФОРМАЦИЯ2> → пустой экран, и так
каждый раз, когда вы нажимаете эту кнопку.
• Изображение исчезает автоматически примерно через
15 секунд.
• Во время обмена данными через локальную сеть на
экране появляется надпись
LAN
.
• Красный цвет
LAN
указывает на дублирование
IP-адреса.
3. MODE (Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку режим
цветового воспроизведения изменяется в следующем
порядке:
STD <СТАНДАРТНО> (Стандартный) → VIVID
<ЦВЕТНОСТЬ> → sRGB → STD...
• sRGB применим только к входу ПК.
sRGB – это международный стандарт представления
цветов, определенный МЭК (Международной
электротехнической комиссией). Преобразование
цветов проводится с учетом параметров
жидкокристаллических индикаторов, благодаря чему
цветовые тона отображаются максимально близко к
тонам исходного изображения.
4. SIZE (Выбор размера экрана)
Отображается меню.
Нажмите
или для выбора размера экрана. (См. стр.
6.)
5. MUTE
Временно отключает звук.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
6. MENU
Отображает и отключает экранное меню (См. стр. 7).
7. VOL +/- (Регулировка громкости)
Нажатие
или отображает меню VOLUME
<ГРОМКОСТЬ>, когда экранное меню не отображается.
V OLUME 15
Нажмите или для регулировки громкости звука.
* Если не нажимать на кнопки около 4 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
8. BRIGHT +/- (Регулировка подсветки)
Нажатие
или отображает меню BRIGHT
<ЯРКОСТЬ>, когда экранное меню не отображается.
BRIGHT 15
Нажмите или для регулировки яркости.
* Если не нажимать на кнопки около 4 секунд, меню
BRIGHT <ЯРКОСТЬ> автоматически исчезнет.
