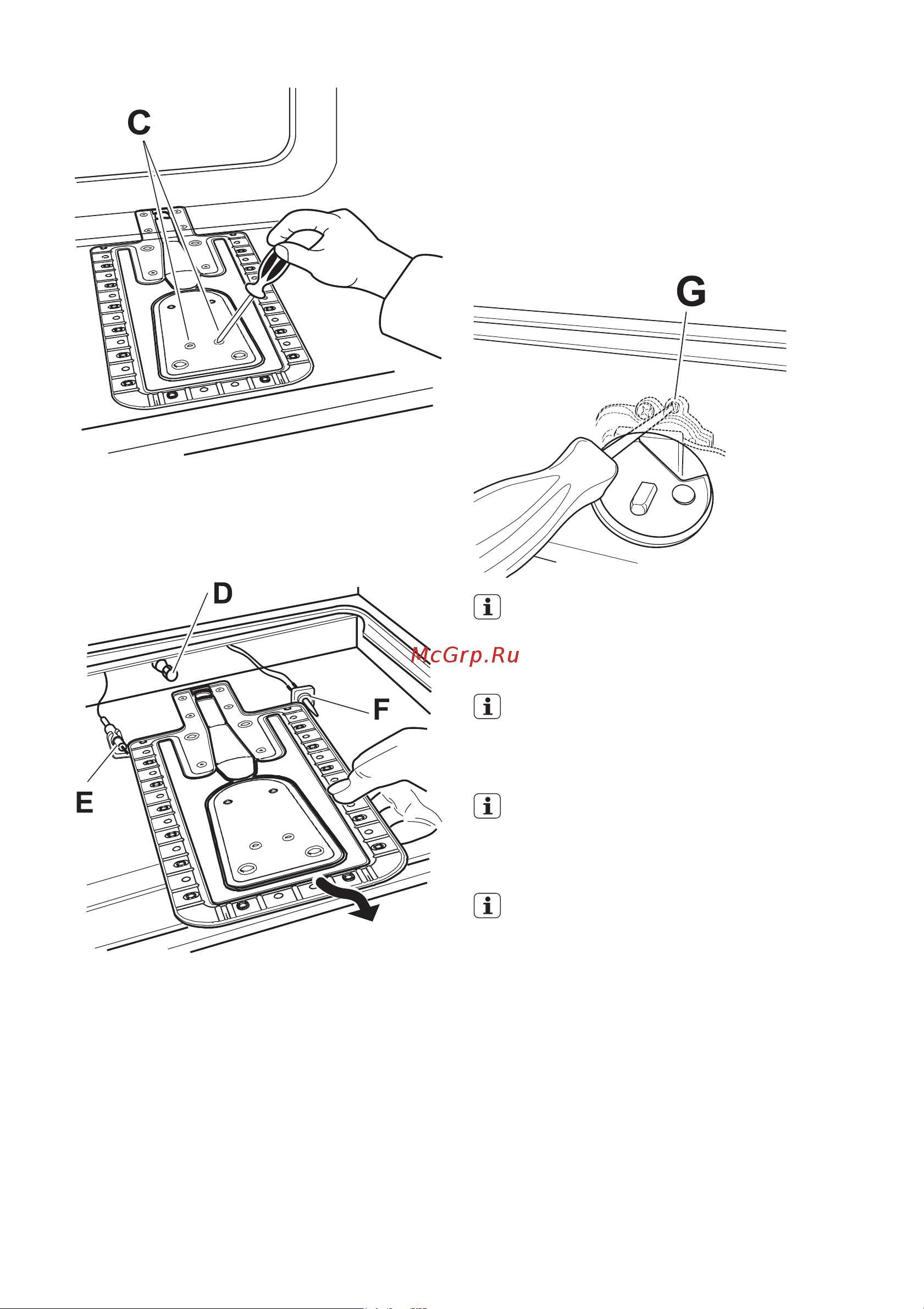

3. Gently slide the oven gas burner off the
injector support (D) and slowly move it to
the left hand side, taking care not to
cause stress to the spark plug connec-
tion wire (E) and the thermocouple (F)
4. With a socket spanner 7 unscrew and re-
move the gas burner injector and replace
it with the required one (see chapter
"
Technical data
"
)
5. Reassemble the burner following the
same procedure in reverse
6. Replace the gas type sticker (it is located
near the gas connection ramp) with the
one relevant to the new gas type which is
supplied with the injector kit
Adjustment of minimum level
To adjust the minimum level of the burner,
proceed as follow:
1. light the gas oven and set the maximum
temperature for about 10 minutes
2. turn the knob on the position of minimum
flame
3. remove the thermostat control knob
4. with a thin screwdriver adjust the bypass
screw positioned in the centre of the gas
tap control shaft (G)
If changing from natural gas 20 mbar/13
mbar to liquid gas, completely tighten
the adjustment screw in, until a small
regular flame is obtained.
If changing from liquid gas to natural gas
20 mbar, undo the by-pass screw about
1/2 of a turn, until a small regular flame
is obtained.
If changing from natural gas 20 mbar to
natural gas 13 mbar undo the by-pass
screw about 1/4 of a turn, until a small
regular flame is obtained.
If changing from liquid gas to natural gas
13 mbar, undo the by-pass screw about
3/4 of a turn, until a small regular flame
is obtained.
Reassemble the parts following the same
procedure backwards.
Finally, check the flame does not go out
when quickly turning the knob from the max-
imum position to the minimum position.
Electrical connection
The unit is preset to work with a voltage of
single phase 230 V.
Before making the connection make sure
that:
electrolux 23
