Electrolux EKG 61100 OW (OX) [48/80] Установка
![Electrolux EKG 61100 OW (OX) [48/80] Установка](/views2/1960013/page48/bg30.png)

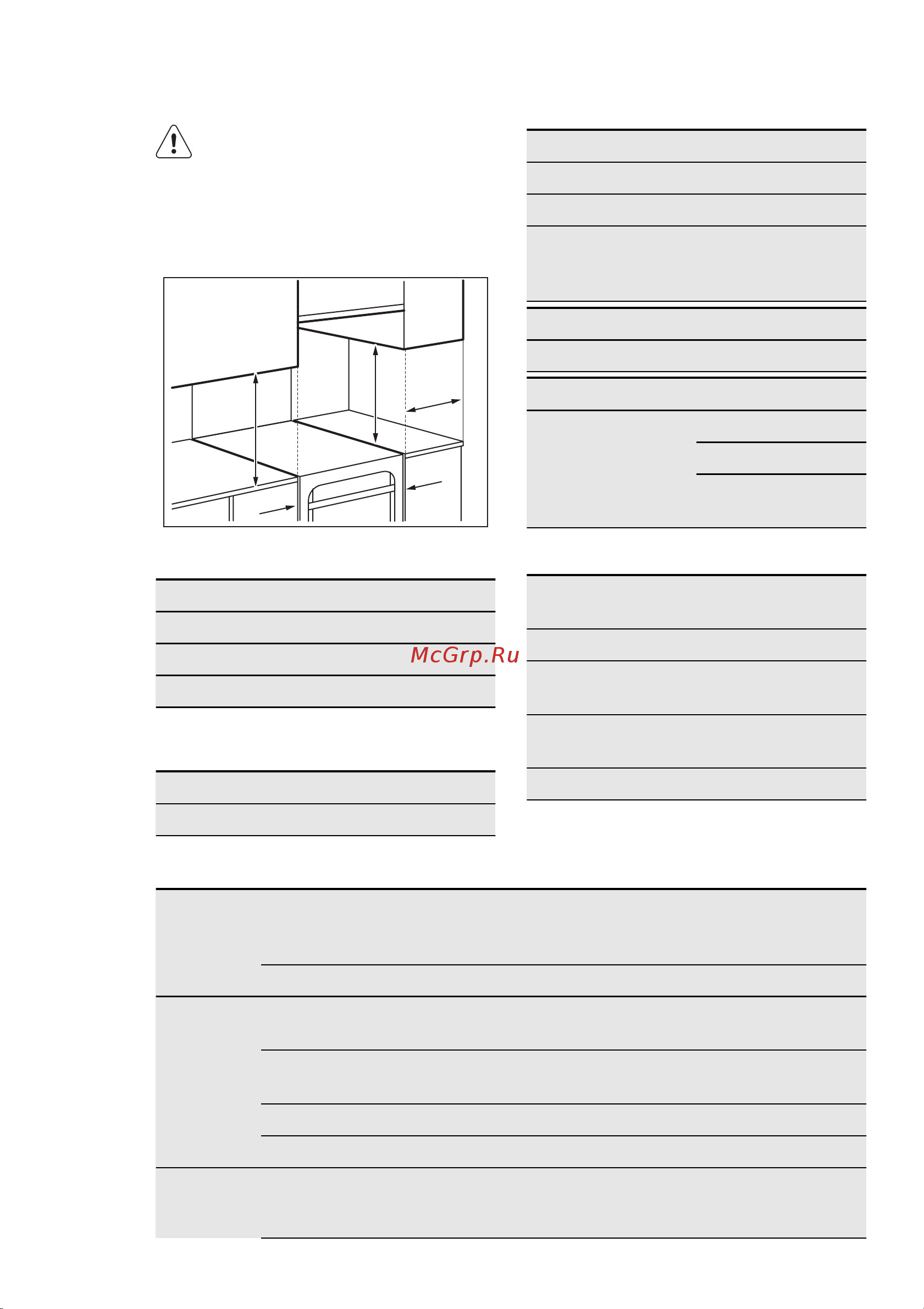

13. УСТАНОВКА
ВНИМАНИЕ!
См. Главу "Сведения по технике
безопасности".
13.1 Место для установки
устройства
A
B
C
C
A
Минимальные расстояния
Габариты мм
А 690
B 150
C 20
13.2 Технические данные
Габаритные размеры
Высота 855 мм
Габаритные размеры
Ширина 600 мм
Глубина 600 мм
Суммарная элек‐
трическая мощ‐
ность
1665,6 Вт
Напряжение 230 В
Частота 50 Гц
Категория газа II2H3B/P
Подвод газа G20 (2H) 13 мбар
G20 (2H) 20 мбар
G30/31 (3B/P) -
30/30 мбар
Диаметры обводных клапанов
Горелка Ø обводного клапа‐
на в 1/100 мм
Вспомогательная 29
Ускоренного
приготовления
32
С тройным рассека‐
телем
67
Духовой шкаф 44
Газовые горелки
Горелка Нормаль‐
ная мощ‐
ность
Понижен‐
ная мощ‐
ность
Тип газа Давле‐
ние
Диаметр
форсунки
Использова‐
ние
кВт кВт мбар мм г/час
Вспомога‐
тельная го‐
релка
1 0,4 Природный
газ G20
13 0,82 -
1 0,35 Природный
газ G20
20 0,7 -
1 0,35 Бутан G30 28 - 30 0,5 72,71
0,85 0,31 Пропан G31 28 - 30 0,5 60,7
Горелка
для уско‐
ренного
2 0,5 Природный
газ G20
13 1,11 -
48
www.electrolux.com
