Electrolux GG 646 ICN [11/11] Варианты встраивания
![Electrolux GG 646 ICN [11/11] Варианты встраивания](/views2/1960112/page11/bgb.png)
20

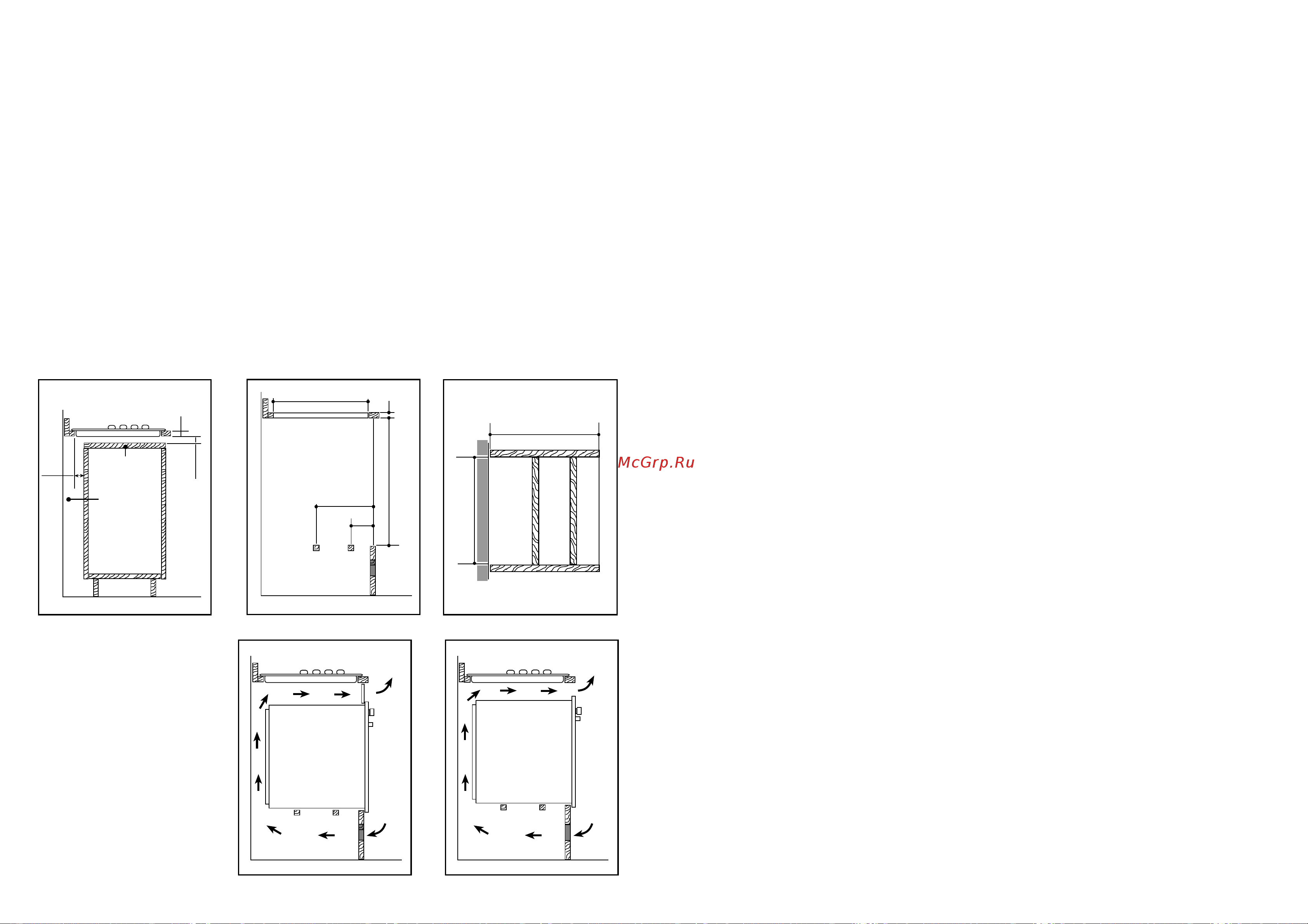

Варианты встраивания
Обычный кухонный шкаф с
дверцами
Кухонный шкаф должен иметь такие
особенности конструкции, чтобы
обеспечить защиту от контакта с нижней
частью варочной панели, которая во
время работы может нагреться.
Рекомендуемая к онструкция шк афа
изображена на рис. 27.
Панель, расположенная под прибором,
должна легко сниматься, чтобы
обеспечить доступ для технического
обслуживания.
30
20 min
60
a
b
550 min.
560 min.
Кухонный шкаф с встроенным
духовым шкафом
Размеры монтажного проёма для
варочной поверхности должны
соответствовать указанным на рис. 28 и
29. Следует обеспечить надлежащую
вентиляцию и подачу свежего воздуха.
Для предотвращения перегрева
встраивание прибора следует проводить
указанным на рис. 30 и 31 образом.
Электрическое подключение варочной
поверхности и духового шкафа должно
быть выполнено отдельно так по
соображениям безопасности, так и для
удобства демонтажа духового шкафа из
мебели в случае необходимости.
120 cm
2
180 cm
2
360 cm
2
50 cm
2
Рис. 27
Рис. 28
Рис. 29
Рис. 30 Рис. 31
а) съемная панель
b) пространство, которое
можно использовать для
подключения
480
30
591
380
140
