PN:888-45-316-G-00 RevA
12

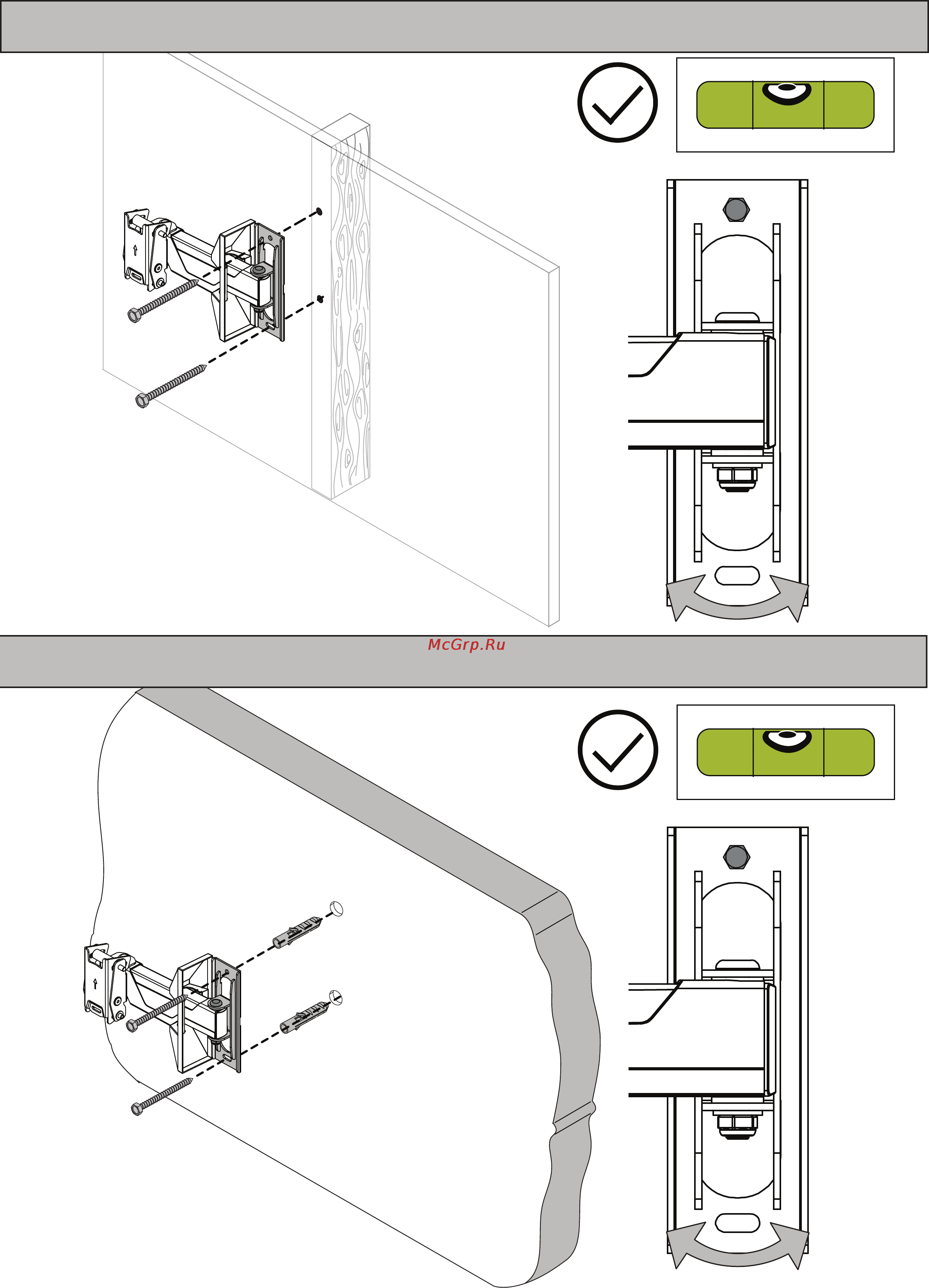

STEP 5 - WOOD STUD INSTALLATION - Установка на деревянной стойке
STEP 5 - SOLID WALL INSTALLATION - Установка на бетонной/кирпичной стене
W-A
W-B
W-A
