2
IT
È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio.
Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Linstallazione dellapparecchio va effettuata
secondo queste istruzioni da personale qualificato.
Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dallimpianto elettrico.

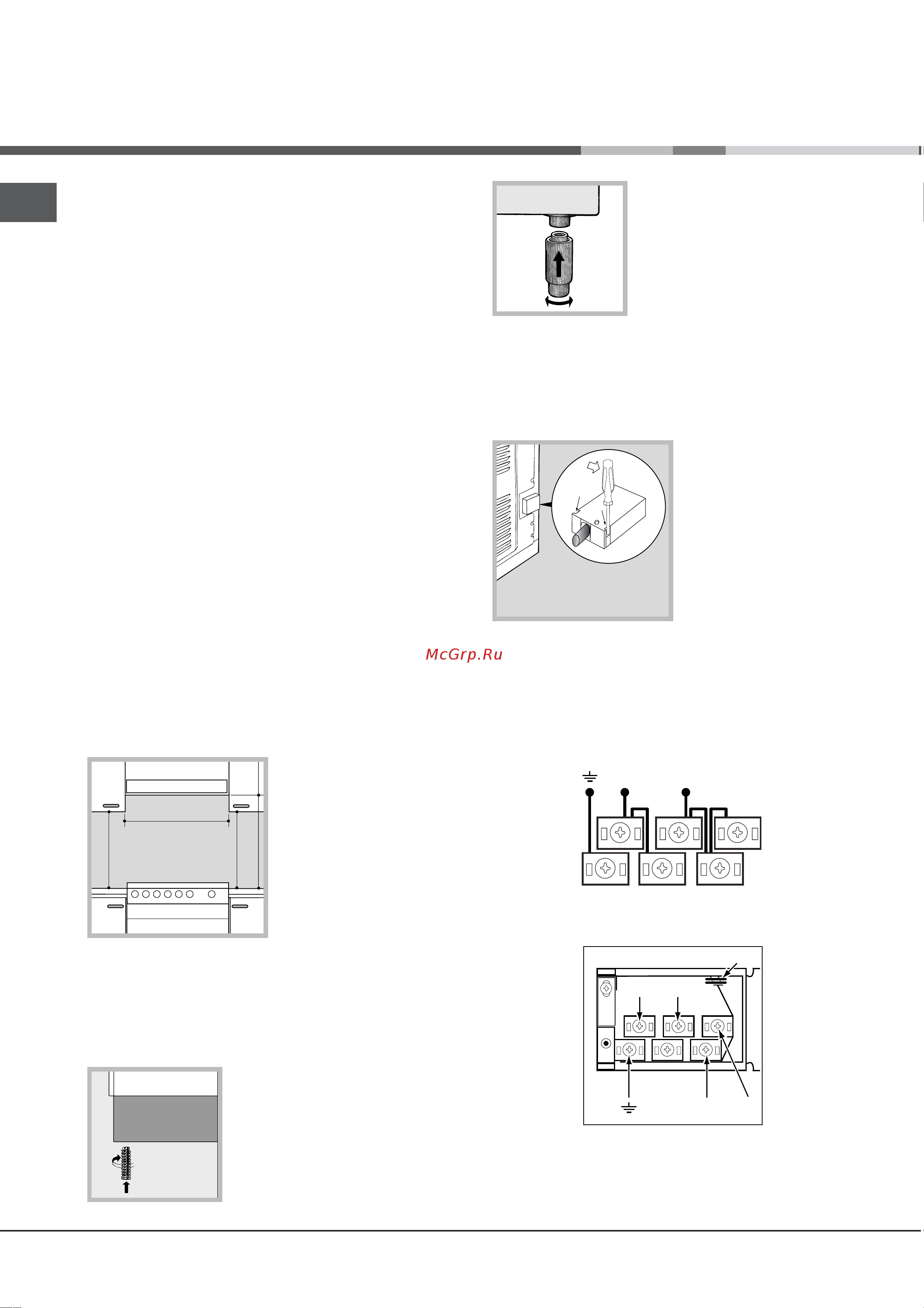

Posizionamento e livellamento
È possibile installare lapparecchio di fianco a mobili
che non superino in altezza il piano di lavoro.
Assicurarsi che la parete a contatto con il retro
dellapparecchio sia di materiale non infiammabile e
resistente al calore (T 90°C).
Per una corretta installazione:
porre lapparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600 mm
dallapparecchio;
se la cucina viene
installata sotto un pensile,
esso dovrà mantenere
una distanza minima dal
piano di 420 mm.
Tale distanza deve
essere di 700 mm se i
pensili sono infiammabili
(vedi figura);
non posizionare
tende dietro la cucina o
a meno di 200 mm dai suoi lati;
eventuali cappe devono essere installate secondo
le indicazioni del relativo libretto di istruzione.
Livellamento
Se è necessario livellare lapparecchio, avvitare i
piedini di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Le gambe* si montano a
incastro sotto la base della
cucina.
Collegamento elettrico
Montaggio cavo di alimentazione
Apertura morsettiera:
Servendosi di un cacciavite, fare leva sulle linguette
laterali del coperchio della morsettiera;
Tirare ed aprire il
coperchio della
morsettiera.
Per la messa in opera del cavo eseguire le seguenti
operazioni:
svitare la vite del serracavo e le viti dei contatti
I ponticelli vengono predisposti dalla Fabbrica per il
collegamento a 230V monofase (vedi figura).
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
per effettuare i collegamenti elettrici delle figure,
utilizzare i due ponticelli alloggiati dentro la scatola
(vedi figura - riferimento "P")
N
L2
L1
L3
P
Installazione
HOOD
420
Min.
min. 650 mm. with hood
min.
700 mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*
Presente solo su alcuni modelli.
