58
Зафиксируйте питающий кабель прижимным вин-
том и закройте крышку клеммника.
x

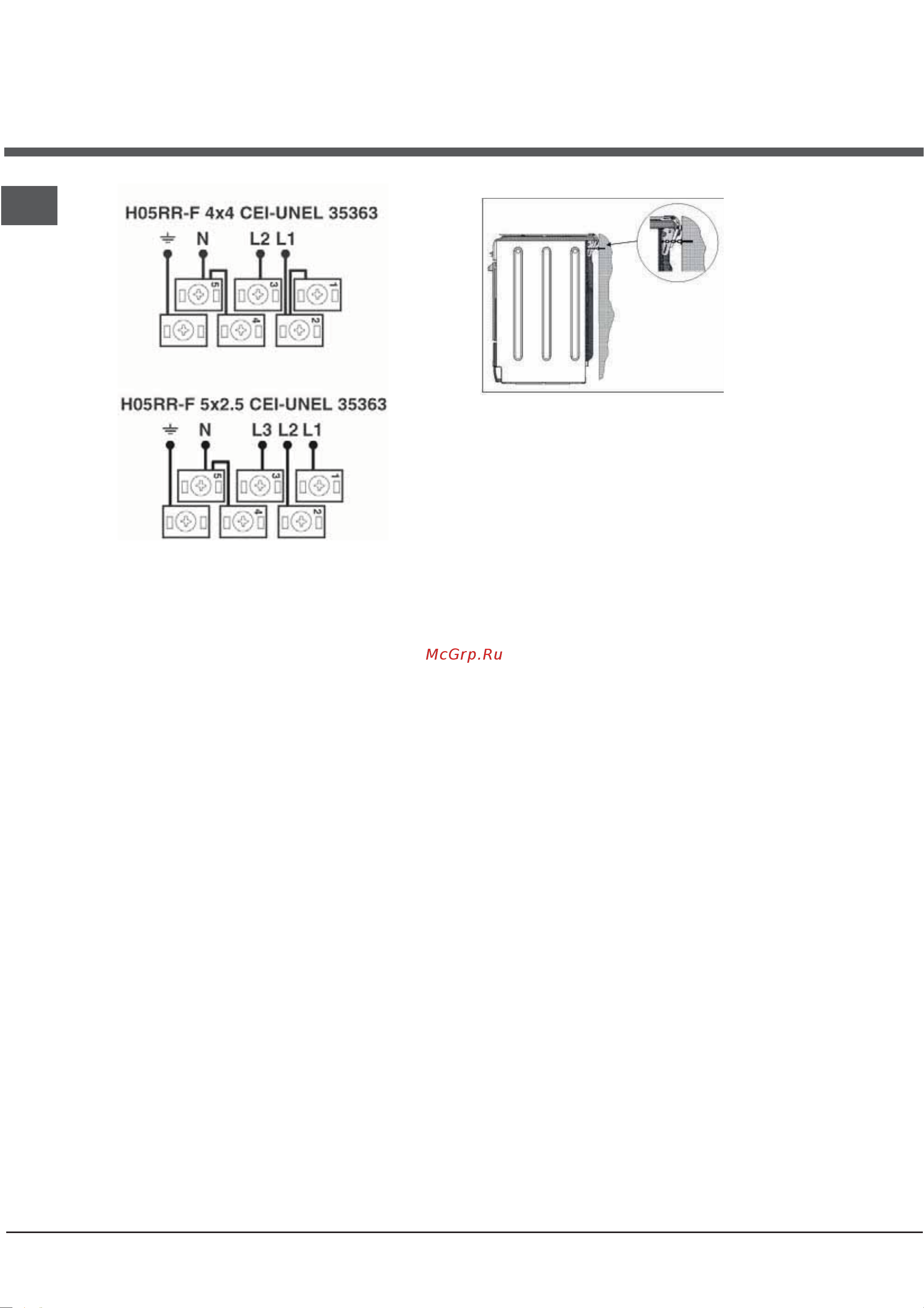

H05VV-F 4x4 CEI-UNEL 357 46
400V 2N~
H05VV-F 5x2.5 CEI-UNEL 35746
400V 3N~
ɉɨɞɫɨɟɞɢɧɟɧɢɟ ɩɢɬɚɸɳɟɝɨ ɤɚɛɟɥɹ ɤ ɫɟɬɢ
Оснастите питающий кабель стандартной вилкой,
соответствующей нагрузке, указанной в табличке
технических данных оборудования (ɫɦ. ɫɩɪɚɜɚ).
Оборудование может напрямую подключаться к сети.
В этом случае должен быть установлен многоли-
нейный автоматический выключатель с минималь-
ным расстоя нием между разведенными контактами
3 мм, подходящий для указанной токовой нагрузки
и
соответствующий действующим правилам элект
робезопасности (линия заземления не должна пре-
рываться автоматическим выключателем). Питающий
кабель следует располагать так, чтобы он нигде не
касался поверхностей, температура которых превы-
шает 50 °С.
Перед подсоединением оборудования к электропи-
танию убедитесь, что:
оборудование заземлено и вилка соответствует
стандартам;
розетка может выдержать максимальную потреб-
ляемую мощность
оборудования (
см. табличку
технических данных оборудования);
электрическое напряжение соответствует диапа-
зону значений, указанных в табличке технических
данных оборудования;
розетка подходит к вилке оборудования, в против-
ном случае — обратитесь к квалифицированному
специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки
x
x
x
x
.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его
замена
должна производиться только специалистами сер-
висного центра.
Ȼɟɡɨɩɚɫɧɨɫɬɶ ɰɟɩɢ
! Во избежание
случайного
опрокидывания
изделия,
например,
если ребенок
залезет на
дверцу духовки,
НЕОБХОДИМО
установить
прилагающуюся предохранительную цепь.
Духовой щкаф укомплектован предохранительной
цепью, которая должна быть прикреплена
винтом (не прилагается к печи) к стене сзади
изделия на той же высоте, на которой цепь
крепится
к
изделию. Выберите винт и винтовой анкерный
болт, соответствующие типу материала стены
сзади изделия. Если головка винта имеет
диаметр меньше 9 мм, необходимо использовать
шайбу. Цементная стена требует винт диаметром
не менее 8 мм и 60 мм длиной.
Проверьте, чтобы цепь была прикреплена к
задней стенке духового шкафа и к стене, как
показано на схеме, таким образом, чтобы после
монтажа она была натянута и параллельна полу.
! После установки оборудования должен быть
обеспечен свободный доступ к питающему кабелю
и розетке.
! ɉɪɨɢɡɜɨɞɢɬɟɥɶ ɧɟ ɧɟɫɟɬ ɨɬɜɟɬɫɬɜɟɧɧɨɫɬɢ ɡɚ
ɭɳɟɪɛ ɜ ɪɟɡɭɥɶɬɚɬɟ ɧɟɫɨɛɥɸɞɟɧɢɹ ɭɤɚɡɚɧɧɵɯ ɦɟɪ
ɛɟɡɨɩɚɫɧɨɫɬɢ
ПЛИТЫ НОМИНАЛЬНАЯ есть с внутренней стороны
откидной крышки или на левой внутренней стенке
ящика для разогревания пищи.
.
Перед первым использованием духовки мы рекомен-
дуем
очистить ее, следуя рекомендациям § «Обслу-
живание и уход».
!
