KZ
16
! Құрылғыны іске қоспастан бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату және қолдану туралы
маңызды ақпараттар қамтылған.
!Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе көшірілсе, нұсқаулар онымен
бірге болатынына көз жеткізіңіз.
! Құрылғыны нұсқауларға сәйкес арнайы білікті
маман орнатуға тиіс.
! Кез келген реттеу немесе қызмет көрсету
жұмыстарын плитаны токтан ажыратқаннан кейін
атқару керек.

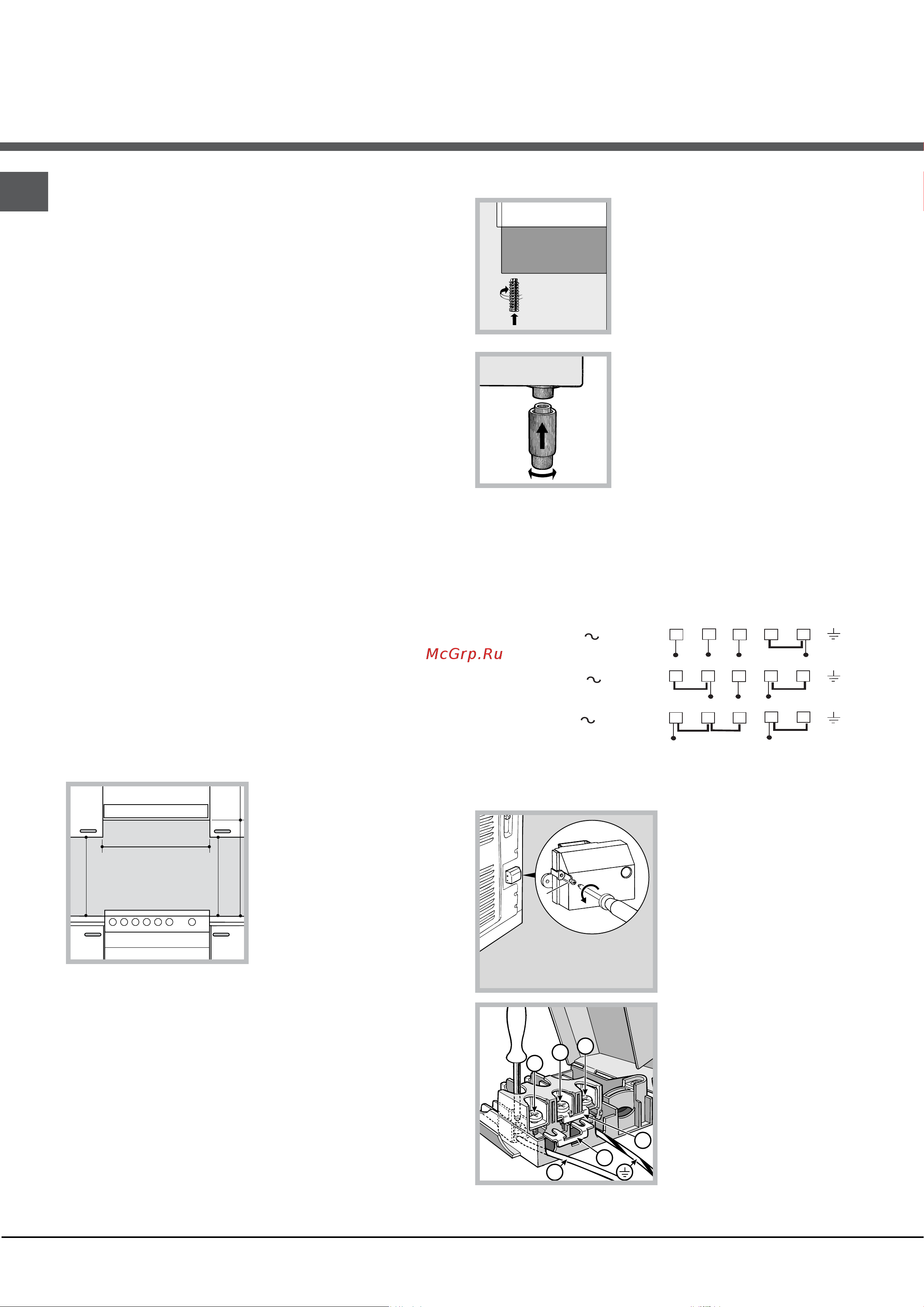

Орналастыру және түзулеу
! Құрылғыны биіктігі плита бетінен аспайтын
шкафтардың жанына орнатуға болады.
! Құрылғының артқы жағына тиетін қабырға
жанбайтын, қызуға төзімді материалдан (Т 90 °С)
жасалғанына көз жеткізіңіз.
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, ас ішетін бөлмеге немесе тұрғын
бөлмеге (ваннаға емес) орналастырыңыз.
• Плитаның жоғарғы жағы шкафтан жоғары
болса, құрылғыны олардан кем дегенде 200 мм
қашықтықта орнату керек.
• Пеш қабырғаға
ілінетін шкафтың
астына орнатылса, осы
шкаф пен плитаның
жоғарғы жағы арасында
кем дегенде 420 мм
ара қашықтық болуы
тиіс.
Қабырғаға ілінетін
шкафтар жанғыш
материалдан жасалған
болса, бұл аралықты 700 мм-ге дейін жеткізу
керек (суретті қараңыз).
• Пештің артқы жағына немесе бүйірлеріне 200 мм-
ден жақын жерге жалюзи орнатпаңыз.
• Қалқалар қатысты пайдалану нұсқаулығындағы
нұсқауларға сәйкес орнатылуы тиіс.
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің әрбір
бұрышындағы орындарына
реттелетін аяқтарын бұраңыз
(суретті қараңыз).
Аяқтар плита түбінің астынғы
жағындағы тесіктерге
кигізіледі.
Токқа жалғау
Электр кабелін орнату
Кабель төмендегі жалғау сызбасына сәйкес
қолданылатын электр қосылым түріне сай болуы
тиіс.
Электр кабелін дұрыс орнату үшін:
1. Контактілер
тақтасындағы «V»
бұрандасын босатып,
қақпағын ашу үшін оны
тартыңыз (суретті
қараңыз).
2. «А» қосылым
тіректерін (суретті
қараңыз) жоғарыда
көрсетілген жалғау
сызбасына сәйкес
орналастырыңыз.
Контактілер тақтасы
бір фазалық 230 В
қосылымына арналған:
1, 2 және 3 контактілері
бір-біріне қосылады;
Орнату
СОРҒЫШ
Мин.
600
мм.
Мин.
420
мм.
Мин.
420
мм.
сорғышпен мин. 650 мм.
сорғышсыз мин. 700 мм.
V
1
2
3
N
A
B
* Тек кейбір модельдерде болады.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
