Hotpoint-Ariston HT5GM4AF C EA [6/22] Выравнивание

дует увеличить до 700 мм, если навесные шкафы

сделаны из горючих ма те риалов (см. рис.).

Шторы / жалюзи не должны находиться позади

плиты или на расстоянии менее 200 мм от ее бо-

ковых сторон.

Вытяжки устанавливаются согласно их инструкци-

ям по установке.

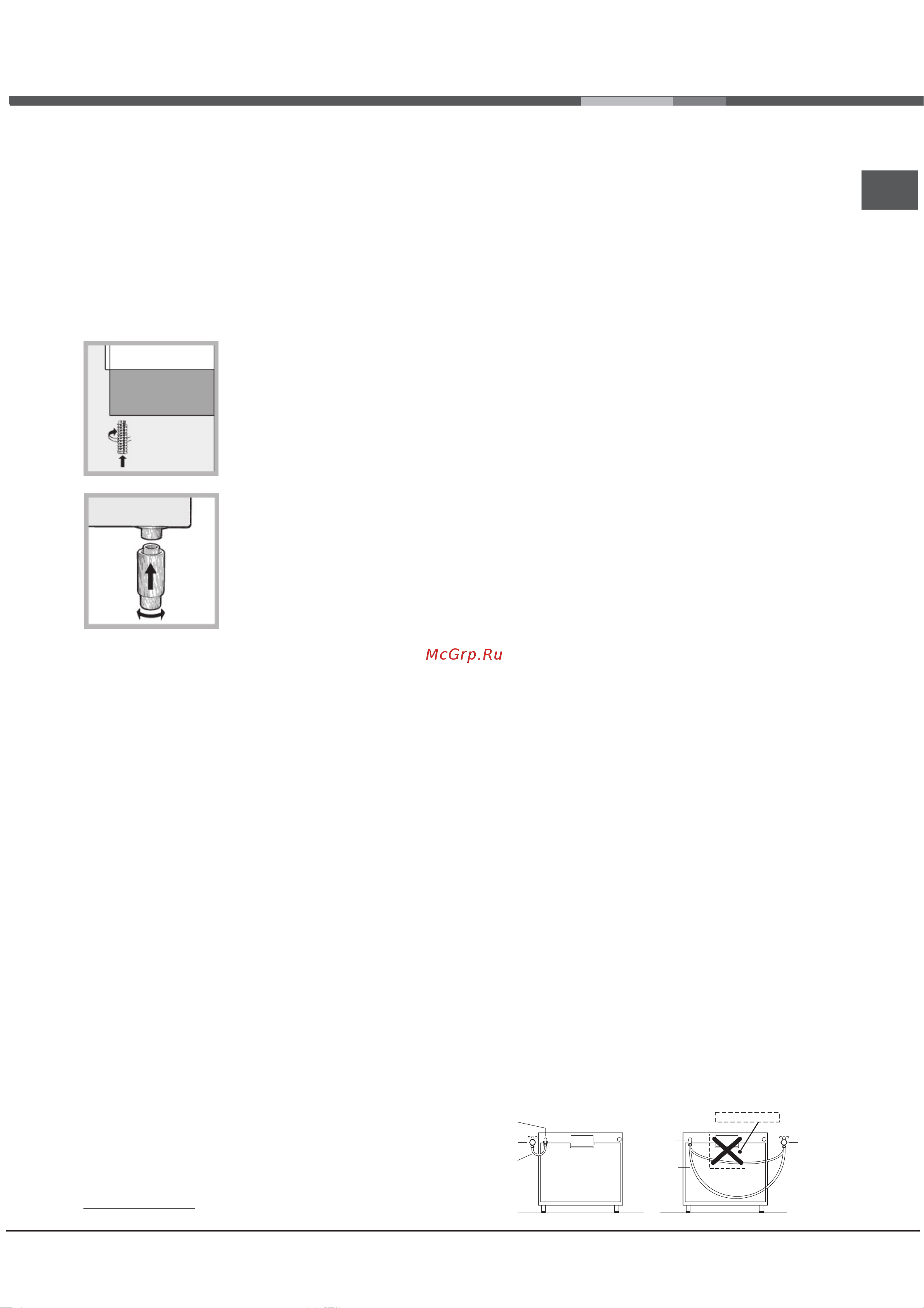

Выравнивание

Плита снабжена регулируемыми

ножками, которые служат для

ее выравнивания. При необхо-

димости, ножки вкручи ваются

в отверстия по углам основания

плиты (см. рис.).

Плита комплектуется надстав-

ными опорами*, которые уста-

навливаются в отверстия под

основанием плиты.

Подключение к электросети

Оснастите питающий кабель стандартной вилкой,

соответствующей нагрузке, указанной в табличке

технических данных оборудования.

Оборудование может напрямую подсоединяться

к сети с использованием многолинейного автомати-

ческого выключателя (соответствующего техническим

нормам и нагрузке оборудования), расстоя ние между

разведенными контактами которого не менее 3 мм,

линия заземления не должна прерываться выключа-

телем. Питающий кабель следует расположить

так,

чтобы по всей длине он никогда не нагревался до

температуры, превышающей на 50 °С температуру

в помещении.

Перед подсоединением проверьте, что:

• Оборудование заземлено и вилка соответствует

стандартам.

• Розетка может выдержать максимальную нагрузку

от устанавливаемого оборудования (см. табличку

технических данных оборудования).

• Электрическое напряжение соответствует диапа-

зону значений, указанных в

табличке технических

данных оборудования.

• Розетка подходит к вилке оборудования, в против-

ном случае — обратитесь к квалифицированному

специалисту для замены розетки. Не используйте

удлинители и многогнездовые розетки.

* Только для некоторых модификаций моделей.

•

! После установки оборудования должен быть обес-

печен свободный доступ к питающему кабелю и ро-

зетке.

! Кабель не должен быть перекручен или пережат.

! Кабель следует регулярно проверять, его замена

должна производиться только специалистами сер-

висного центра.

Производитель не несет ответственности

в случае несоблюдения указанных мер безопас-

ности.

Подключение к газу

Подключение данного оборудования к газовой сети

может быть выполнено при помощи гибкого резино-

вого или стального шланга, согласно действующим

нормам подключения и после проверки соответствия

типа подключаемого газа тому, на который настро-

ено оборудование (см. маркировку на корпусе обо-

рудования): в ином случае следуйте инструкциям

§ «Настройка на различные типы газа».

Если плита

подсоединяется к баллону со сжиженным газом, на

баллон с газом необходимо установить регулятор

давления (редуктор), отвечающий действующим стан-

дартом подключения газового оборудования.

Чтобы облегчить подключение, подвод газа может

быть осуществлен с обеих сторон оборудования*:

поменяйте положение держателя шланга и за глушки

и замените уплотнительную прокладку (поставляется

с оборудованием).

Убедитесь, что давление газа соответствует значе-

ниям, указанным в таблице «Характеристики горелок

и жиклеров». Это обеспечит безопасную работу и дол-

гий срок службы оборудования при эффективном

энергопотреблении.

Подключение гибким резиновым шлангом

Подсоедините газовый шланг, характеристики кото-

рого отвечают действующим стандартам. Внутренний

диаметр шланга должен составлять: 8 мм — для

сжиженного газа; 13 мм— для

метана

После подключения удостоверьтесь, что шланг:

по всей длине не касается частей плиты, которые

могут нагреваться до температуры выше 50 °С;

не натянут, не перекручен, не образует петель

и изгибов, не пережат;

не касается подвижных объектов и предметов

с острыми углами;

по всей длине доступен для осмотра и контроля

его состояния;

длиной менее 1500 мм;

прочно зафиксирован на месте с обоих концов за-

жимами, соответствующими нормам подключения

газового оборудования.

•

Крепление

шланга

Точка соединения

Изолирующая

заглушка

Изолирующая

заглушка

Крепление

шланга

ГОРЯЧАЯ ПОВЕРХНОСТЬ

Внимание ! Перед подсоединением снимите

транспортировочную заглушку с трубопровода

газовой плиты.
