Соединение варочной панелли с духовкой

ВНИМАНИЕ: не подключайте духовку к электрической сети перед завершением

электрических соединений с варочной панелью.

•

Перед подключением духовки к электрической сети проверьте, что модель варочной панели

включен в список совместимых с духовкой моделей, приведенный в соответствующем

листке.

•

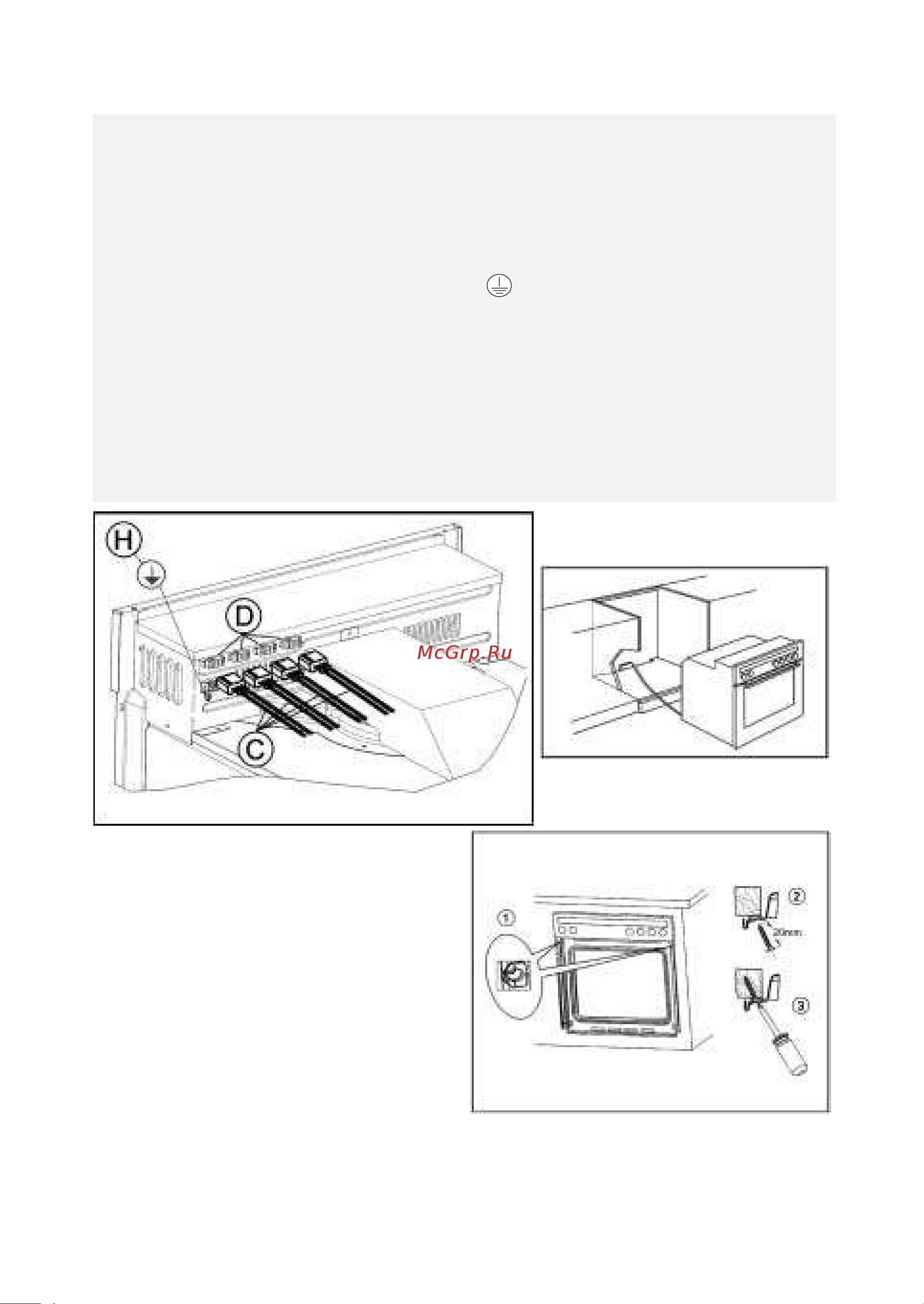

Выполните соединение разъемов варочной панели (C) (Рис. 10) с разъемами духовки (D)

такого же цвета, обеспечивая совмещение направляющих на верхней части разъемов.

•

При выполнении соединений введите разъемы до конца, вызывая щелчок язычка.

•

Открутите гайку винта (H) (Рис. 10) заземления , расположенного на верхней панели

духовки, затем введите желто-зеленый кабель заземления, не сняв имеющуюся шайбу.

Затяните гайку до отказа.

Внимание:

если зажимы варочной панели не соответствуют по типу соединения и цвету

указаниям, приведенным на табличке соединения панели с духовкой, расположенной в верхней

части духовки, то запросите набор адаптации код.

AMC 873

в Центре Сервисного

Обслуживания.

Крепление духовки

•

Поднимите духовку за предусмотренные для этой цели боковые отверстия и установите ее в

нишу на кухне, следя за тем, чтобы кабель питания не оказался зажатым (Рис.11).

•

Прежде чем закрепить духовку, выровняйте ее по центру ниши.

•

Убедитесь, что пластмассовые распорные детали установлены правильно в соответствующих

крепежных отверстиях. Прикрепите духовку к мебели с помощью предусмотренных для этой

цели винтов (Рис.12).
