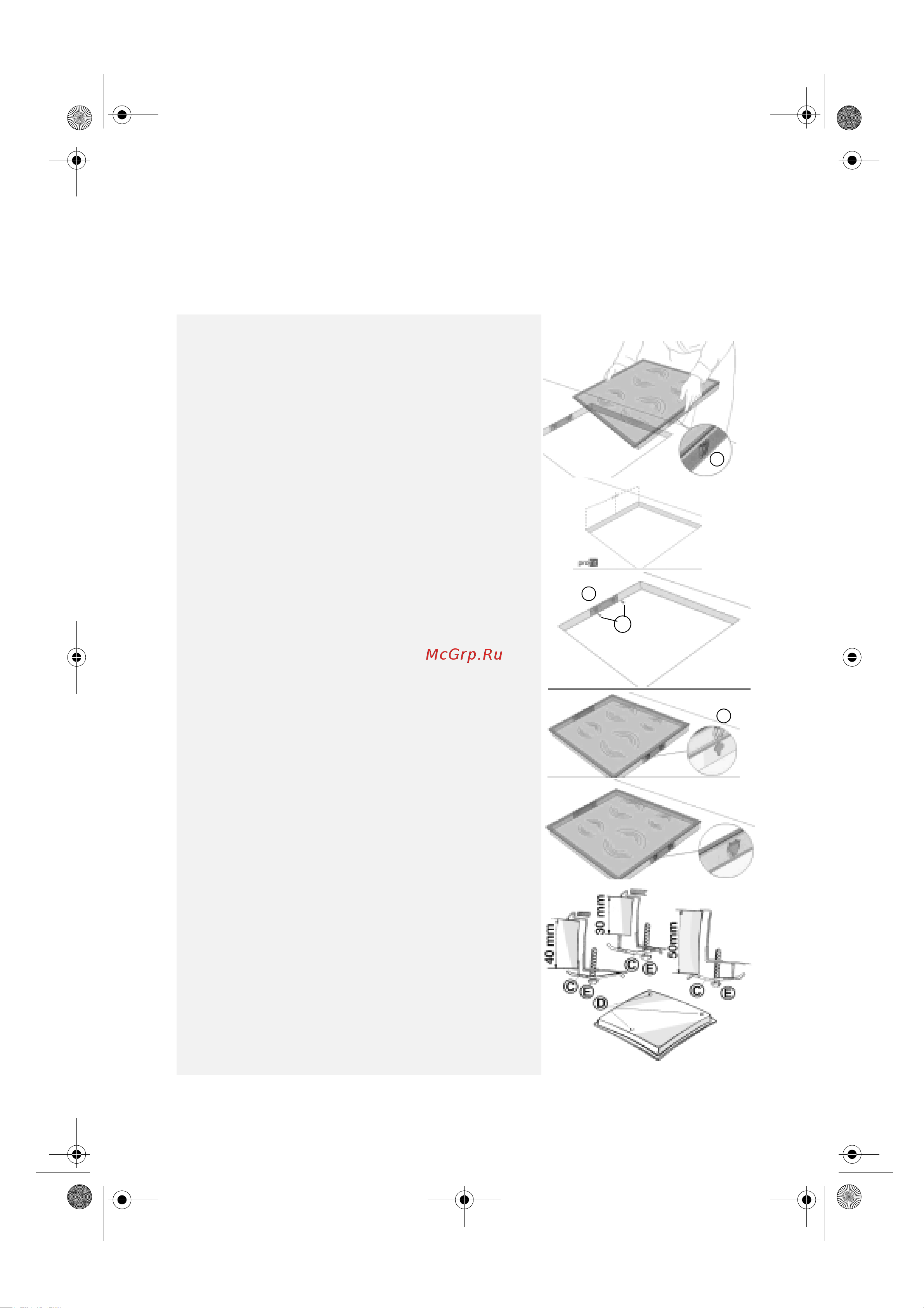

76
УСТАНОВКА
Сборка
A) Если рабочая поверхность (столешница)
выполнена из дерева,
воспользуйтесь
прилагаемыми скобами, пружинными зажимами
и винтами.
•
Установите 4 пружинных зажима (
A
) в
соответствующие гнезда на ободе варочной
панели, см. Рис.1
•
Определите путем измерений положение центра
боковых сторон выреза, как показано на Рис. 2.
•
Установите скобы (
C
) так, чтоб центр скобы
совпал с ранее определенным центром стороны.
•
Верхняя кромка скоб должна быть выровнена
относительно поверхности рабочей панели.
•
Закрепите скобы 4 прилагаемыми винтами (
B
),
используя предусмотренные для этого
отверстия.
•
Вставьте варочную панель в подготовленное
отверстие таким образом, чтобы пружинные
зажимы (
A
) оказались зафиксированными в
соответствующих пазах скоб (C, Рис. 4 и 5).
B) Если рабочий стол сделан из мрамора или
другого материала (пластика, керамики,
камня и т.д.),
то плита должна крепиться при
помощи соответствующих скоб, код 4819 404
78697 (обращайтесь за ними в сервисный центр).
•
Вставьте плиту в подготовленное место в
рабочем столе.
•
Установите 3 скобы (
C
), как показано на рисунке,
в соответствии с толщиной стола.
•
Вкрутите три винта (
E
) в отверстия (
D
).
B
Рис. 2
Рис. 1
A
Рис. 3
C
Рис. 4
Рис. 5
A
31902015RUS.fm Page 76 Thursday, April 6, 2006 11:37 AM
