76

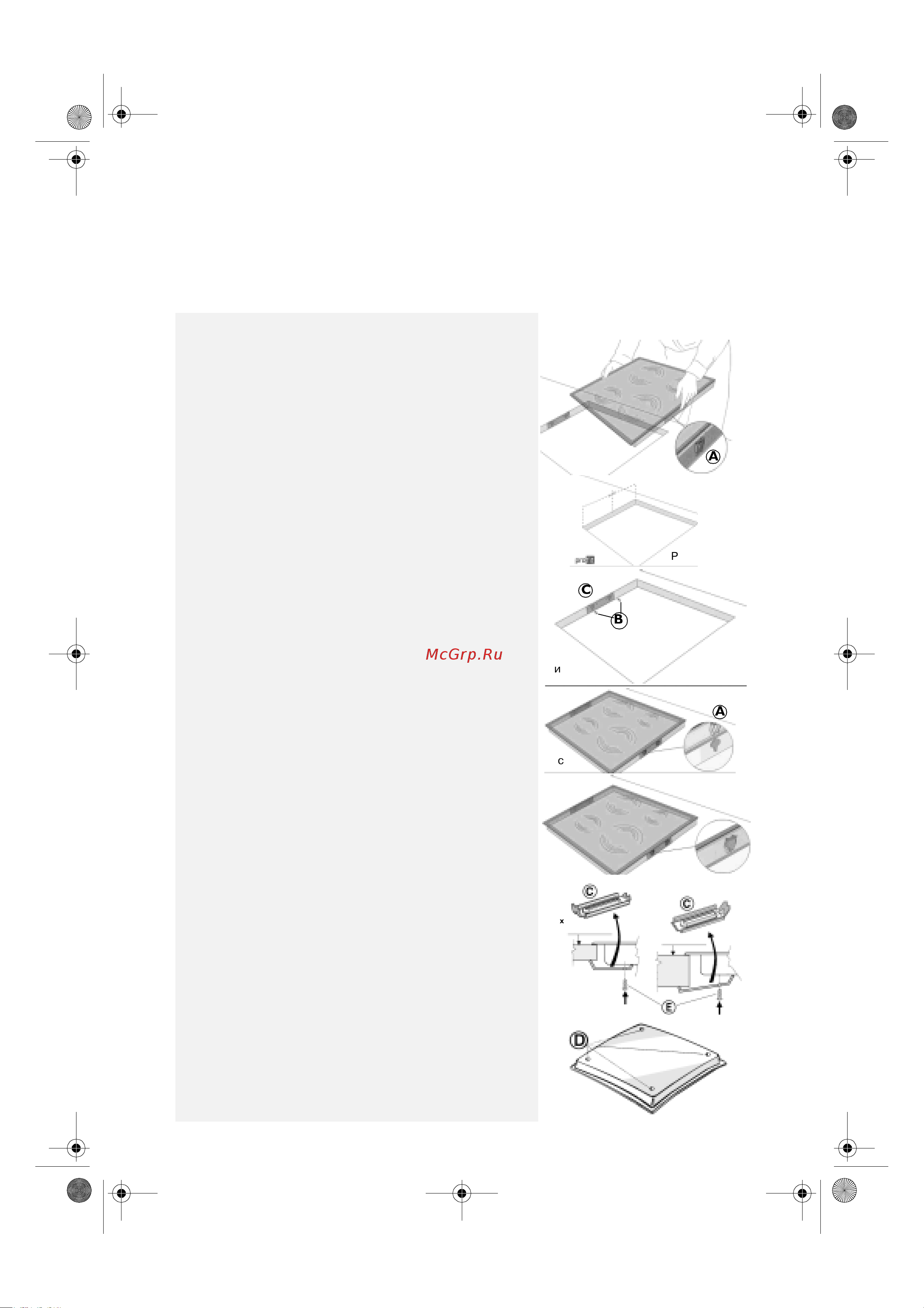

УСТАНОВКА
Сборка
A) Если рабочая поверхность (столешница)
выполнена из дерева,
воспользуйтесь
прилагаемыми скобами, пружинными зажимами
и винтами.
•
Установите 4 пружинных зажима (
A
) в
соответствующие гнезда на ободе варочной
панели, см. Рис.1
•
Определите путем измерений положение центра
боковых сторон выреза, как показано на Рис. 2.
•
Установите скобы (
C
) так, чтоб центр скобы
совпал с ранее определенным центром стороны.
•
Верхняя кромка скоб должна быть выровнена
относительно поверхности рабочей панели.
•
Закрепите скобы 4 прилагаемыми винтами (
B
),
используя предусмотренные для этого
отверстия.
•
Вставьте варочную панель в подготовленное
отверстие таким образом, чтобы пружинные
зажимы (
A
) оказались зафиксированными в
соответствующих пазах скоб (C, Рис. 4 и 5).
B) Если рабочий стол сделан из мрамора или
другого материала (пластика, керамики,
камня и т.д.),
то плита должна крепиться при
помощи соответствующих скоб, код 4819 310
18528 (если скобы отсутствуют, обращайтесь за
ними в сервисный центр).
•
Вставьте плиту в рабочий стол.
•
Установите скобы (
C
), как показано на рисунке,
с учетом толщины стола.
•
Вкрутите винты (
E
) в отверстия (
D
).
*
Рис. 2
Рис. 1
)
Рис. 3
+
Рис. 4
Рис. 5
)
Верх мин. 20 мм
Верх макс. 50 мм
31902017RUS.fm Page 76 Tuesday, May 9, 2006 10:26 AM
