УСТАНОВКА

Для установщиков и квалифицированных специалистов

Необходимо чтобы все операции по установке и по техническому обслуживанию проводи-

лись компетентным установщиком-газовщиком и в соответствии с существующими прави-

лами и положениями.

Важно

Перед установкой, убедитесь в том, что технические данные, указанные на заводской бир-

ке, соответствуют типу газу в месте подключения.

Данный прибор не подключается к дымоходу. Плита должна быть установлена и подключе-

на в соответствии с действующими правилами.

В вопросах вентиляции также следуйте правилам.

Размещение

В соответствии с правилами газовая плита должна быть

установлена в хорошо проветриваемой кухне. Кухонные

вентиляционные отверстия должны быть расположены

на высоте 2 метров от пола, однако наличие сильного

сквозняка также недопустимо. Необходимое количест-

во воздуха для сгорания - 2 куб.м/ч/кВт (см. заводскую

бирку).

Если плита установлена рядом с мебелью, проследи-

те за тем, чтобы соприкасающиеся с плитой части бы-

ли из негорючих материалов или чтобы они выдержи-

вали температуру 100°С.

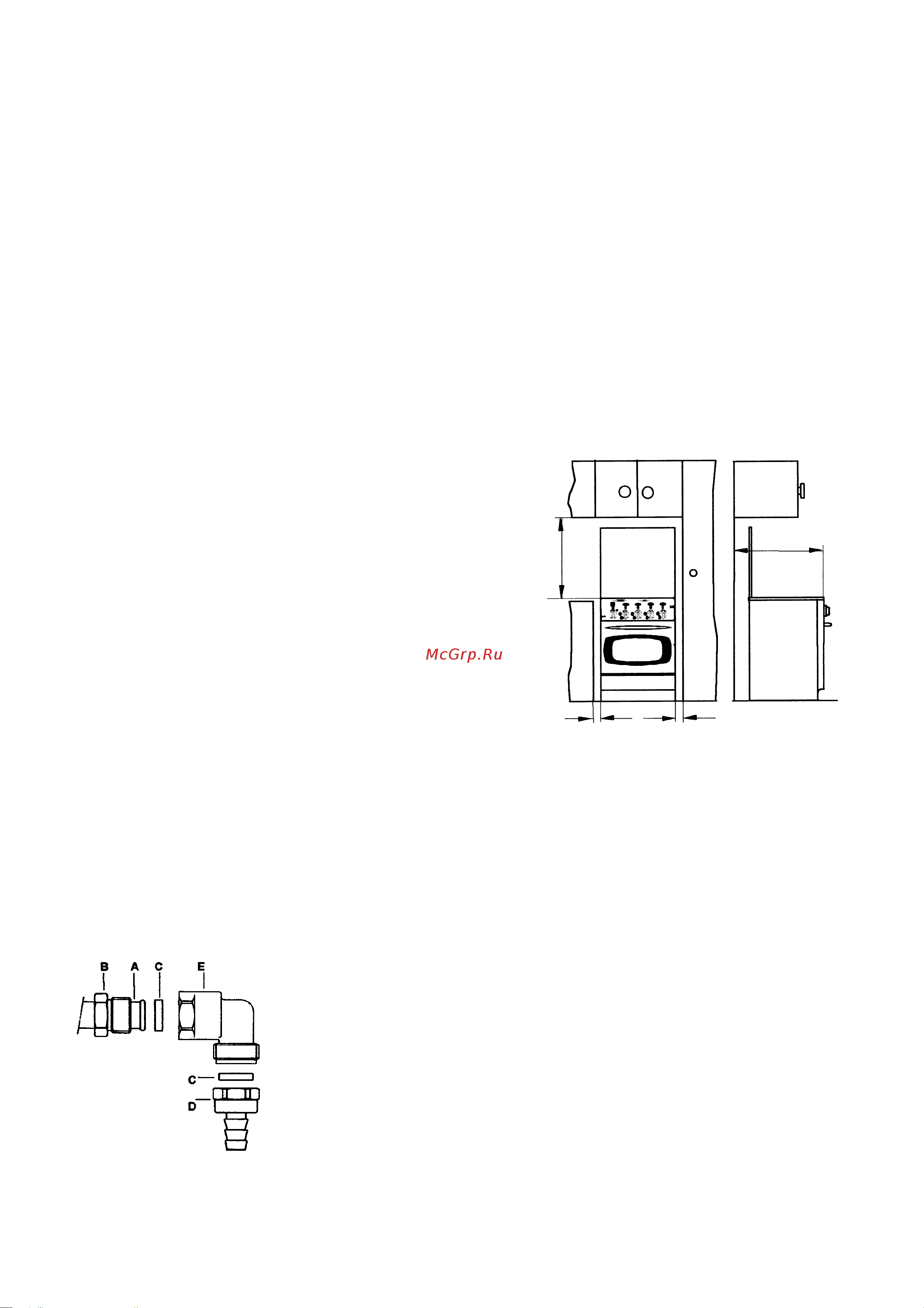

На рисунке внизу изображено правильное располо-

жение прибора.

Подключение к газопроводу

Газовую плиту можно подключить к газопроводу справа. Газовый вход прибора представ-

ляет собой штуцер диаметром 1/2’’. Существует три возможности подключения:

- к жесткой трубе с прокладкой

- к трубе с механическим наконечником (ниппелем)

- через резиновый шланг

Если плита подсоединяется с помощью гибкого шланга, навинтите шланг на ниппель, со-

ответствующий типу используемого газа, и вставьте в соединение прокладку.

А - труба газопровода

В - гайка 1/2’’

C - прокладка

D - ниппель шланга

E - уголок

Подключение плиты с помощью гибкого шланга должно быть произведено таким образом,

чтобы шланг не заходил за плиту.

59 см

2 см2 см

66 см
