Zanussi ZGF 640IT [21/24] Встраивание и крепление к мебели

Встраивание и крепление к

мебели

Варочную панель можно установить

в мебель, в которой имеется

специальное отверстие для

встраиваемого оборудования с

указанными на Рис. 9 размерами.

Отверстие для встраивания должно

находиться на расстоянии, по крайней

мере, 55 мм от задней стенки. В случае

если левая или правая боковая стенка

выше варочной панели, то ее

расстояние от краев отверстия в

столешнице должно составлять не

менее 450 мм.

Панель необходимо прикрепить к

мебели следующим образом:

• нанесите специальный герметик-

прокладку, входящий в

комплектацию, на передний край

отверстия, на расстоянии 11

миллиметров от боковых краев и на

расстоянии 10 мм от заднего края,

следя за тем, чтобы концы плотно

прилегали друг к другу и не

накладывались (см. рис. 10);

• установите панель в отверстие в

мебели, следя за центровкой;

• прикрепите панель к мебели при

помощи специальных скоб, входящих

в комплектацию (см. рис. 11).

Натяжение винтов достаточное,

чтобы выступил герметик, избыток

которого можно легко удалить.

В кромке панели установлено

двойное уплотнение, который

полностью исключает возможность

проникновения жидкостей.

)

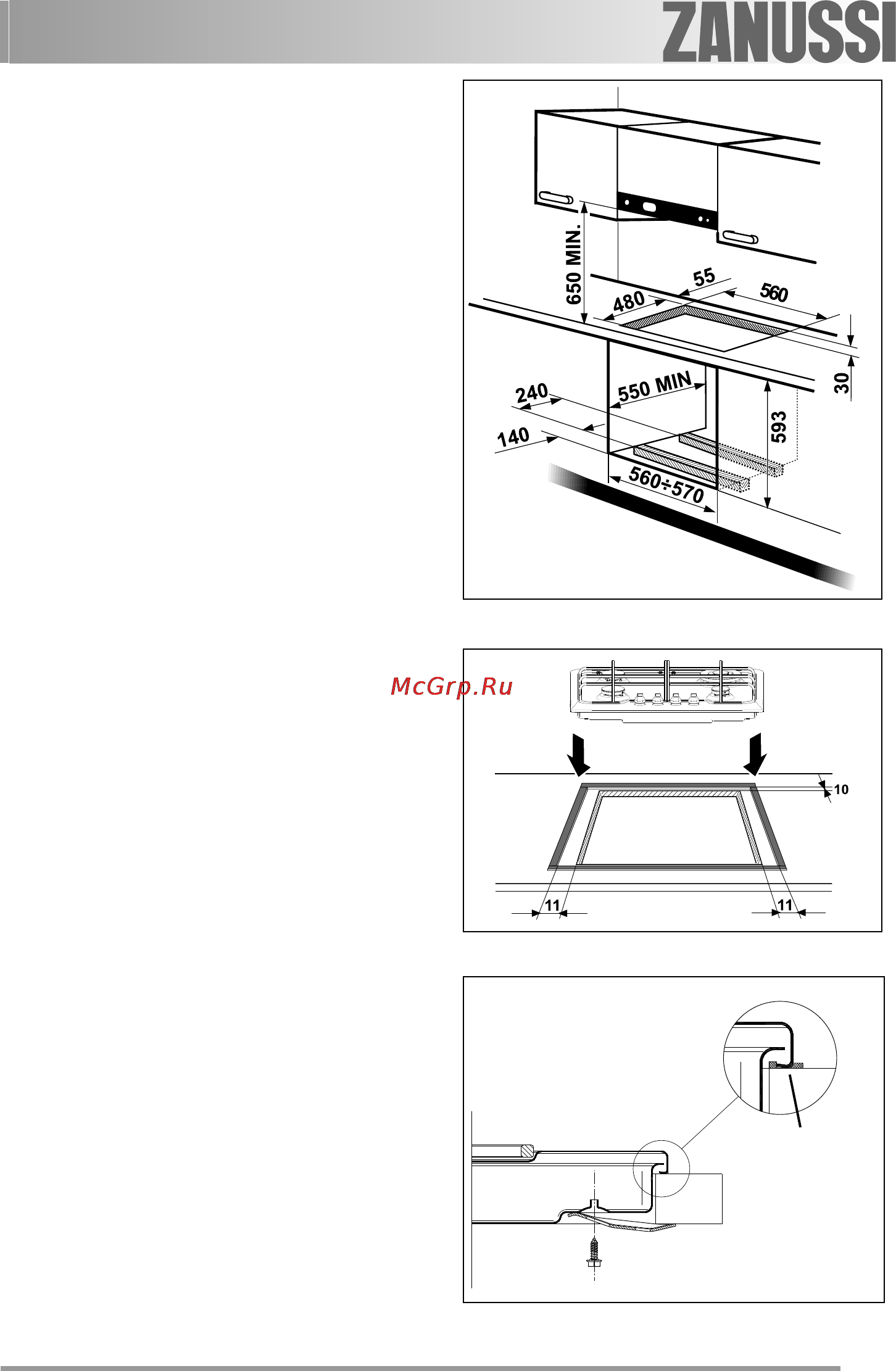

Рис. 9

Рис. 10

Рис. 11

герметик
