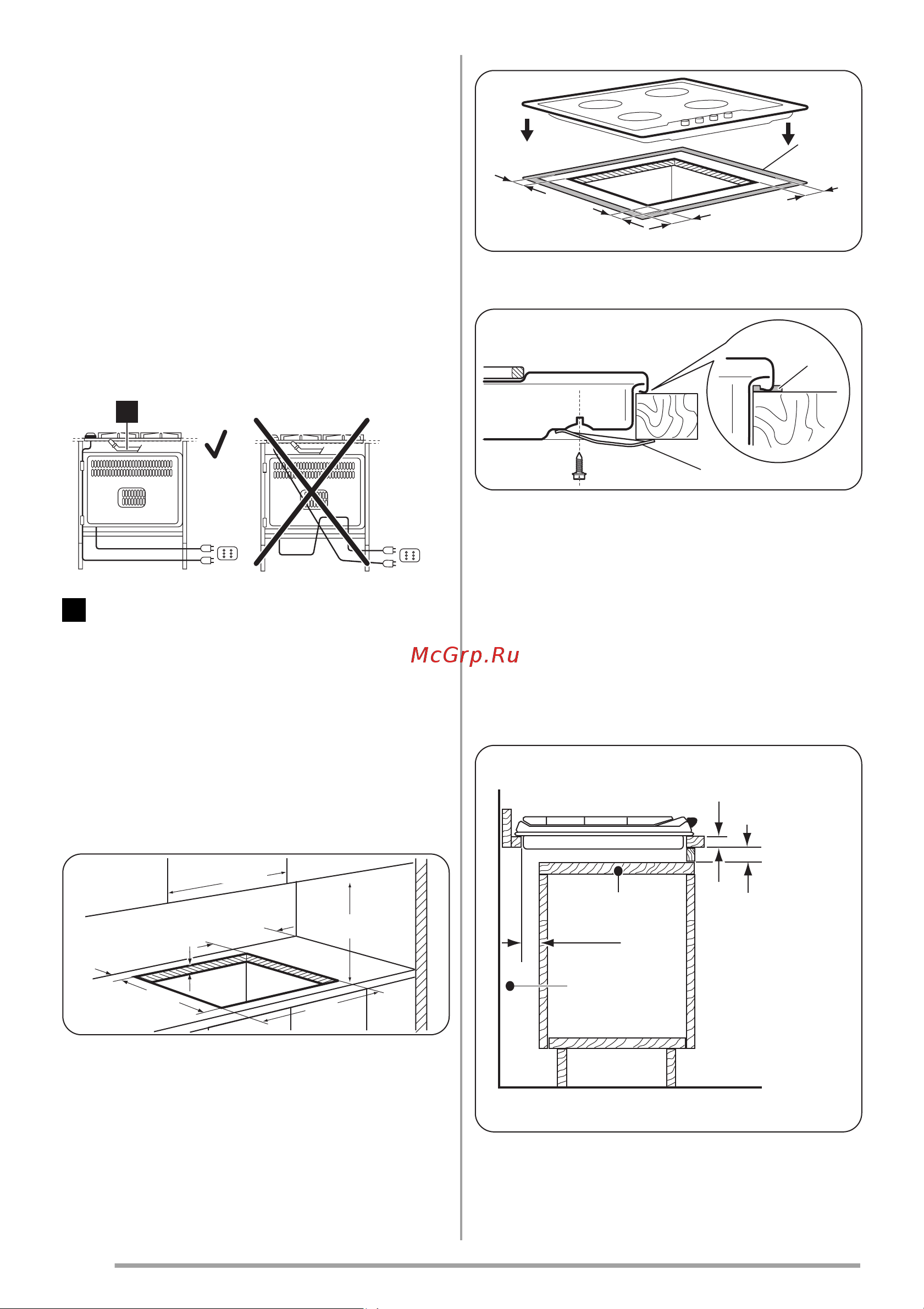

![Zanussi ZGF646CT [32/40] Možnosti zabudovania](/views2/1961505/page32/bg20.png)
taktmi aspoň 3 mm, napr. automatický istič alebo po-
istku.
• Žiadne súčasti napájacieho kábla nesmú byť vysta-
vené teplote vyššej ako 90 °C. Modrý nulový vodič
musí byť pripojený k svorke označenej „N“ na svor-
kovnici. Hnedý (alebo čierny) fázový vodič (pripojený
k svorke označenej „L“ na svorkovnici) sa vždy musí
pripojiť k fázovému (živému) kontaktu.
Žiadne súčasti napájacieho kábla sa nesmú zohriať na
teplotu vyššiu ako 90 °C.
Pomocou svoriek nainštalovaných na boku skrinky za-
bráňte kontaktu s vybavením pod varným panelom. Po-
zrite si na obrázku príklad optimálneho vedenia.
1
1 Neohybná medená rúrka alebo ohybná rúrka z ne-
hrdzavejúcej ocele
Výmena napájacieho kábla
Ak chcete napájací kábel vymeniť, použite iba typ
H05V2V2-F T90 alebo ekvivalent. Skontrolujte, či zvo-
lený kábel vyhovuje danému napätiu a pracovnej teplo-
te. Žlto/zelený uzemňovací vodič musí byť o približne 2
cm dlhší ako hnedý (alebo čierny) fázový vodič.
Zabudovanie
min. 55 mm
min. 650 mm
560 mm
min. 450 mm
30 mm
480 mm
min. 600 mm
10 mm
11 mm
11 mm
A
3 mm
A - dodané tesnenie
B
A
A - dodané tesnenie
B – dodané konzoly
Možnosti zabudovania
Kuchynský dielec s dvierkami
Ochranná priečka nainštalovaná pod varným panelom
sa musí jednoducho vyberať a v prípade potreby zása-
hu servisného pracovníka musí byť spotrebič jednodu-
cho prístupný.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Vyberateľný panel
b) Priestor pre prípojky
32
