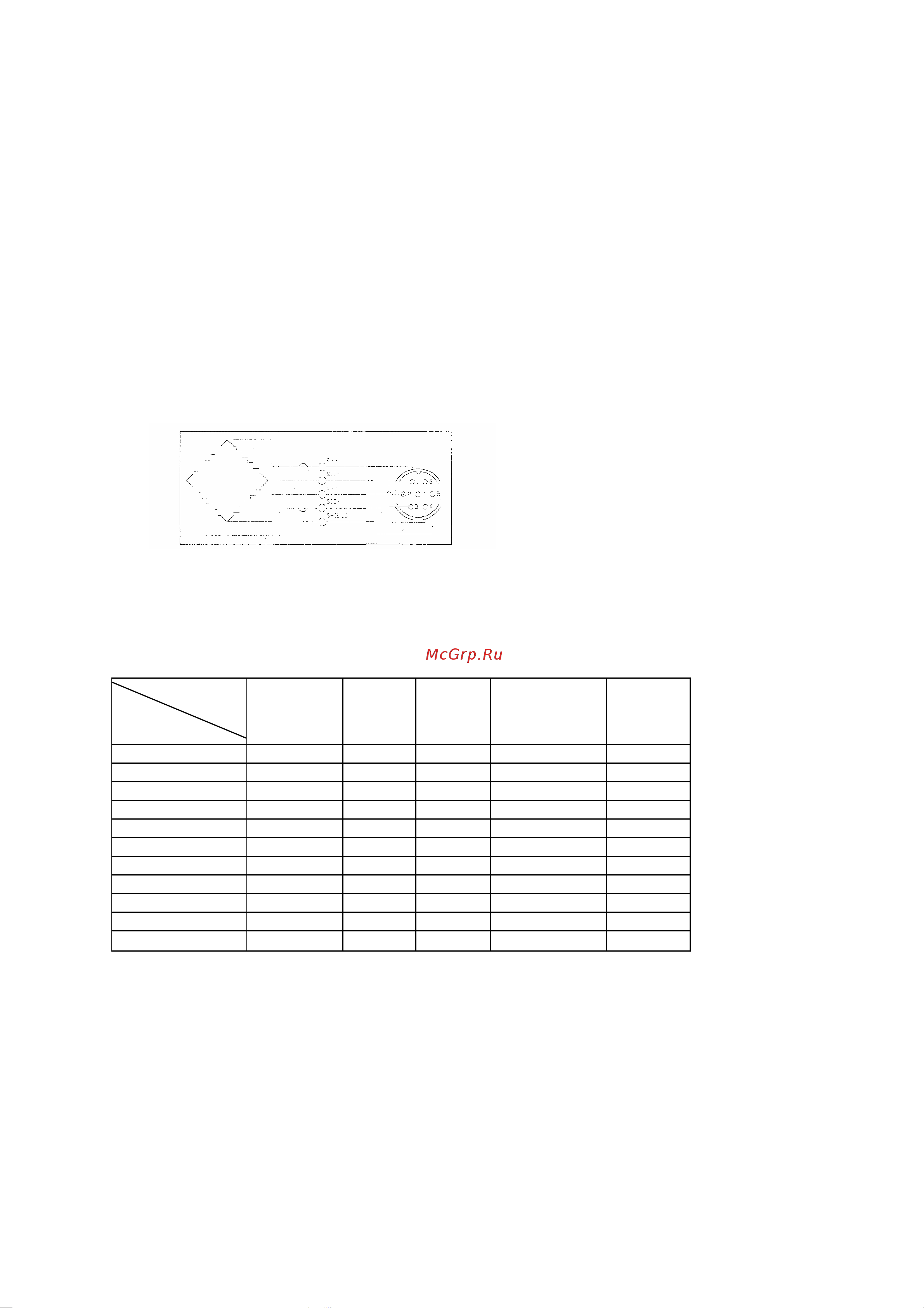

7. МОНТАЖ И ПОДКЛЮЧЕНИЕ
• МОНТАЖ
1. Подключение тензодатчика
Контакт 1: Напряжение возбуждения +
Контакт 2: Напряжение возбуждения -
Контакт 3: Считываемое напряжение +
Контакт 4: Считываемое напряжение -
Контакт 5: Экран
• СХЕМА ПОДКЛЮЧЕНИЯ
Внимание: Допустимо различие в цвете отдельных линейных соединителей или проводов индикаторов данной
модели. В этом случае необходимо воспользоваться следующей диаграммой.
Цвет проводов (заводская сборка)
Соединитель
Компания
Контакт 1
(EX+)
Контакт
3
(EX-)
Контакт 5
(SIG+)
Контакт 6 (SIG-)
Контакт 7
(SHIELD/
ЭКРАН)
CAS КРАСНЫЙ БЕЛЫЙ ЗЕЛЕНЫЙ СИНИЙ КОРПУС
KYOWA КРАСНЫЙ
Ч
ЕРНЫЙ ЗЕЛЕНЫЙ БЕЛЫЙ КОРПУС
INTERFACE КРАСНЫЙ
Ч
ЕРНЫЙ ЗЕЛЕНЫЙ БЕЛЫЙ КОРПУС
P.T КРАСНЫЙ
Ч
ЕРНЫЙ ЗЕЛЕНЫЙ БЕЛЫЙ КОРПУС
BLS ЗЕЛЕНЫЙ
Ч
ЕРНЫЙ БЕЛЫЙ КРАСНЫЙ ЖЕЛТЫЙ
SHOWA КРАСНЫЙ СИНИЙ БЕЛЫЙ
Ч
ЕРНЫЙ КОРПУС
SHINKOH КРАСНЫЙ
Ч
ЕРНЫЙ ЗЕЛЕНЫЙ БЕЛЫЙ КОРПУС
TM1 КРАСНЫЙ БЕЛЫЙ ЗЕЛЕНЫЙ СИНИЙ ЖЕЛТЫЙ
TML КРАСНЫЙ
Ч
ЕРНЫЙ БЕЛЫЙ ЗЕЛЕНЫЙ КОРПУС
TFAC КРАСНЫЙ СИНИЙ БЕЛЫЙ
Ч
ЕРНЫЙ ЖЕЛТЫЙ
HUNTLEIGH ЗЕЛЕНЫЙ ЧЕРНЫЙ КРАСНЫ БЕЛЫЙ КОРПУС
Страница 9
