5 ПОДКЛЮЧЕНИЕ ТЕНЗОДАТЧИКОВ

Схема подключения тензодатчика к индикатору представлена на рисунке 5.1

 Подключите разъем провода тензодатчика к разъему, расположенному на задней

панели.

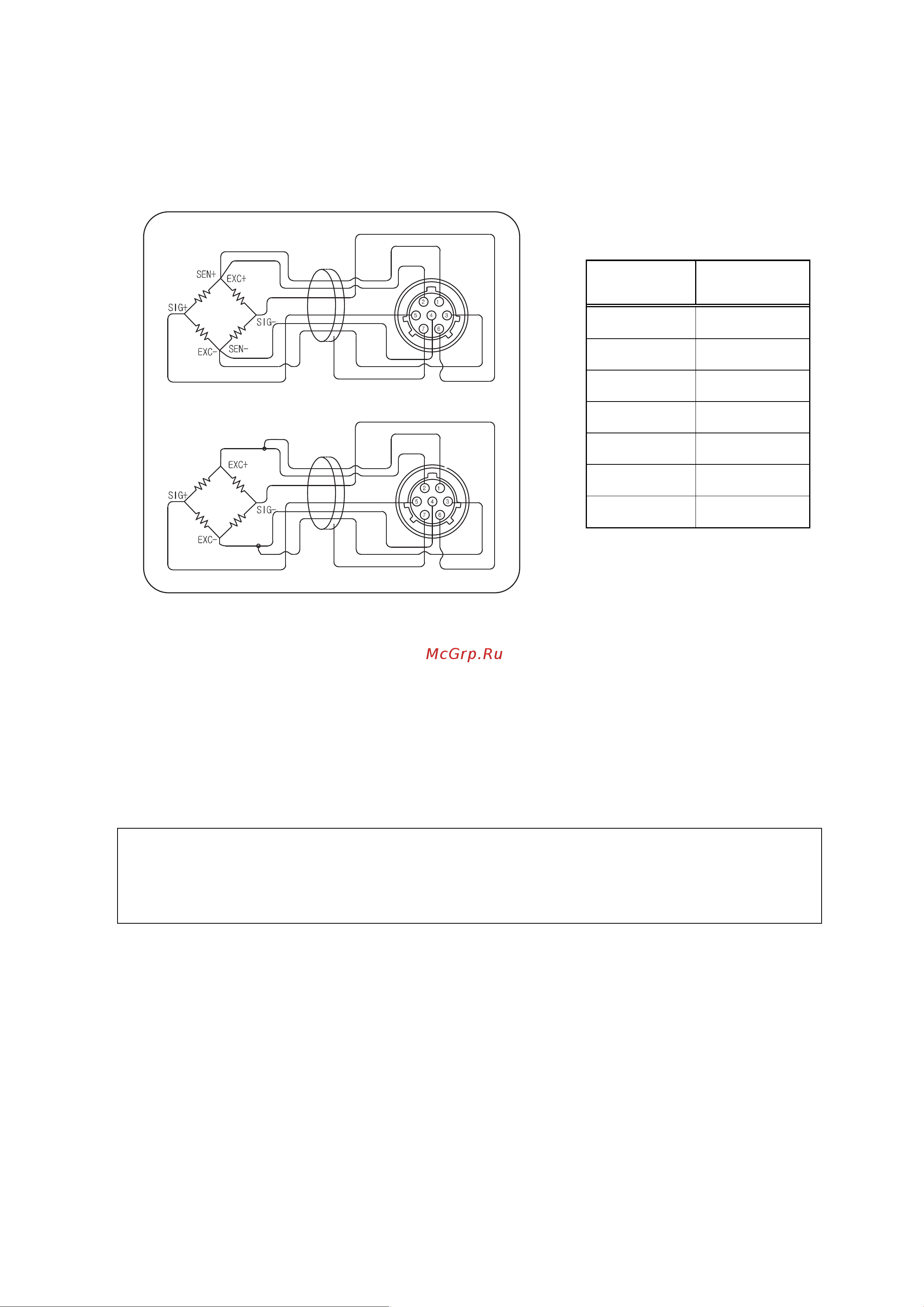

Рисунок 5.1 – Схема подключения 4-х и 6-ти контактного тензодатчика к индикатору

Примечание. При использовании 4-х контактного тензодатчика подключайте контакты

EXC+ и SEN+ к «+» питания входа тензодатчика, а контакты EXC- и SEN- к «-» питания

входа тензодатчика.

Максимальная входная чувствительность индикатора составляет 0,2 мкВ/деление

или больше.

Ниже приведено соответствующее уравнение:

«Приложенное напряжение тензодатчика» х

«Выходное напряжение тензодатчика» х «Цена деления»

0,2мкВ ≤ -----------------------------------------------------------------------------------------------

«Номинальная мощность тензодатчика» х «Количество тензодатчиков»

Рассмотрим пример 1): Количество тензодатчиков: 4

Максимальная нагрузка тензодатчика: 500 кг

Номинальная мощность тензодатчика: 2 мВ/В

Цена деления: 0,10 кг

Приложенное напряжение тензодатчика: 10 В (=10 000 мВ)

Исходя их этого, получаем следующее уравнение:

(10 000 мВ * 2 мВ * 0,1 кг) / (500 кг * 4) = 1 ≥ 0,2 мВ

Примечание. Полученное значение должно быть больше 0,2 мВ.

Номер

контакта

Описание

1 EXC+

6 SEN+

2 EXC-

7 SEN-

3 SIG+

4 SIG-

5 Экран

6-ти контактный

тензодатчик

4-х контактный

тензодатчик

Кабель

Разъем

тензо-

атчика

Разъем

тензо-

атчика
