4.2 ПЕРЕДНЯЯ ПАНЕЛЬ

Общий вид дисплея и клавиатуры, а также расположение указателей и разрядов

дисплея представлены на рисунке 4.3 (CI-200A), на рисунке 4.4 (CI-201A), на рисунке 4.5

(CI-200S) и на рисунке 4.6 (CI-200SC).

Клавиатура служит для управления работой весовой системы. Основное

назначение клавиш описано в таблице 4.3. Основное назначение комбинаций клавиш

представлено в таблице 4.4. После нажатия на клавишу звучит короткий сигнал,

подтверждающий ее срабатывание, или три коротких сигнала, если клавиша

заблокирована.

Кроме этого, информация о работе весовой системы передается с помощью

указателей дисплея, включаемых только при определенных условиях (режимах), смотрите

таблицу 4.1 (CI-200A, CI-201A) и таблицу 4.2 (CI-200S, CI-200SC).

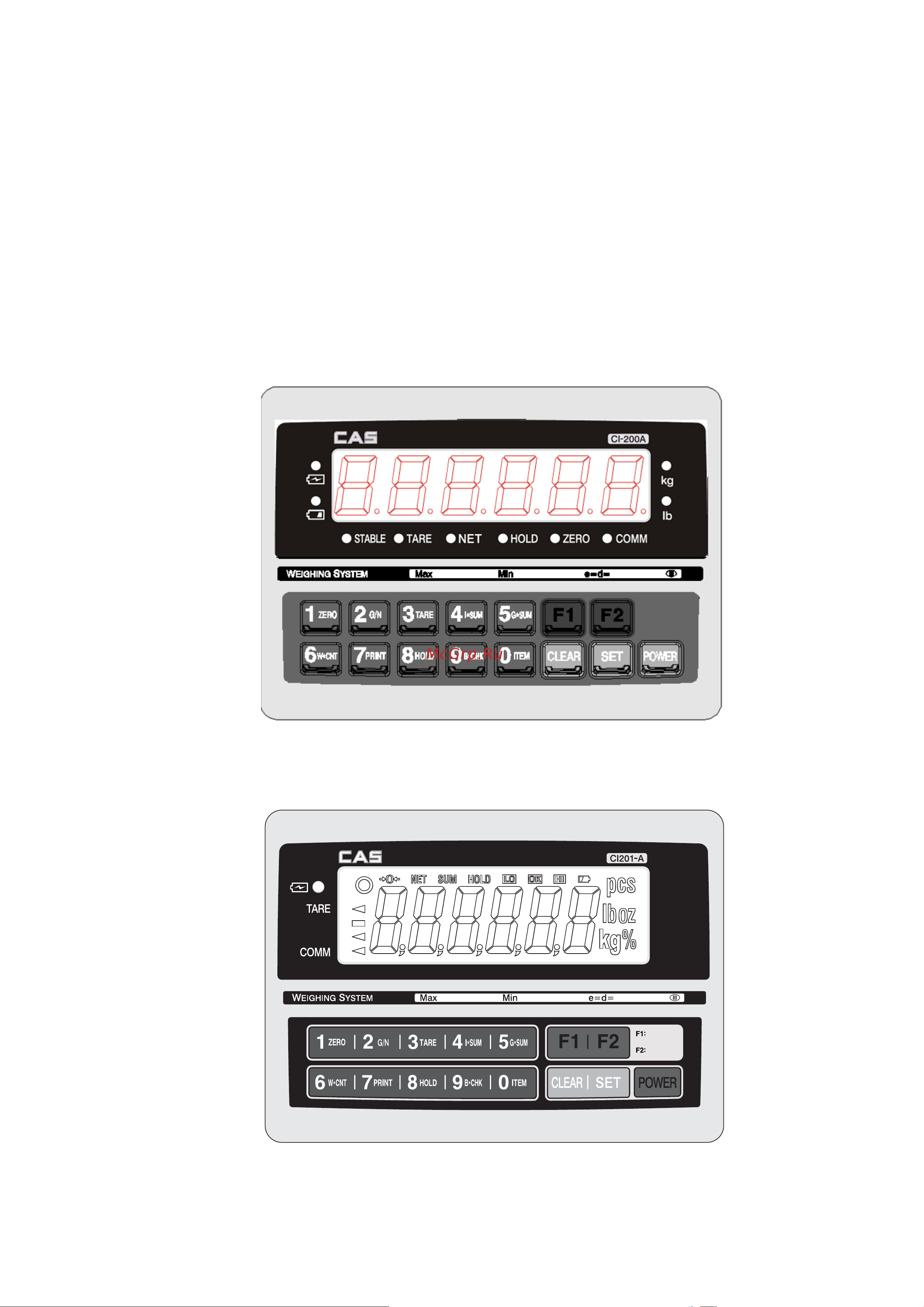

Рисунок 4.3 – Общий вид передней панели (CI-200A)

Рисунок 4.4 – Общий вид передней панели (CI-201A)
