6
2
(2) Выход по напряжению
▣ Характеристики
Выходное напряжение 0 ~ 10В
Разрешение более 1/1000
Температурный коэффициент 0.01%/

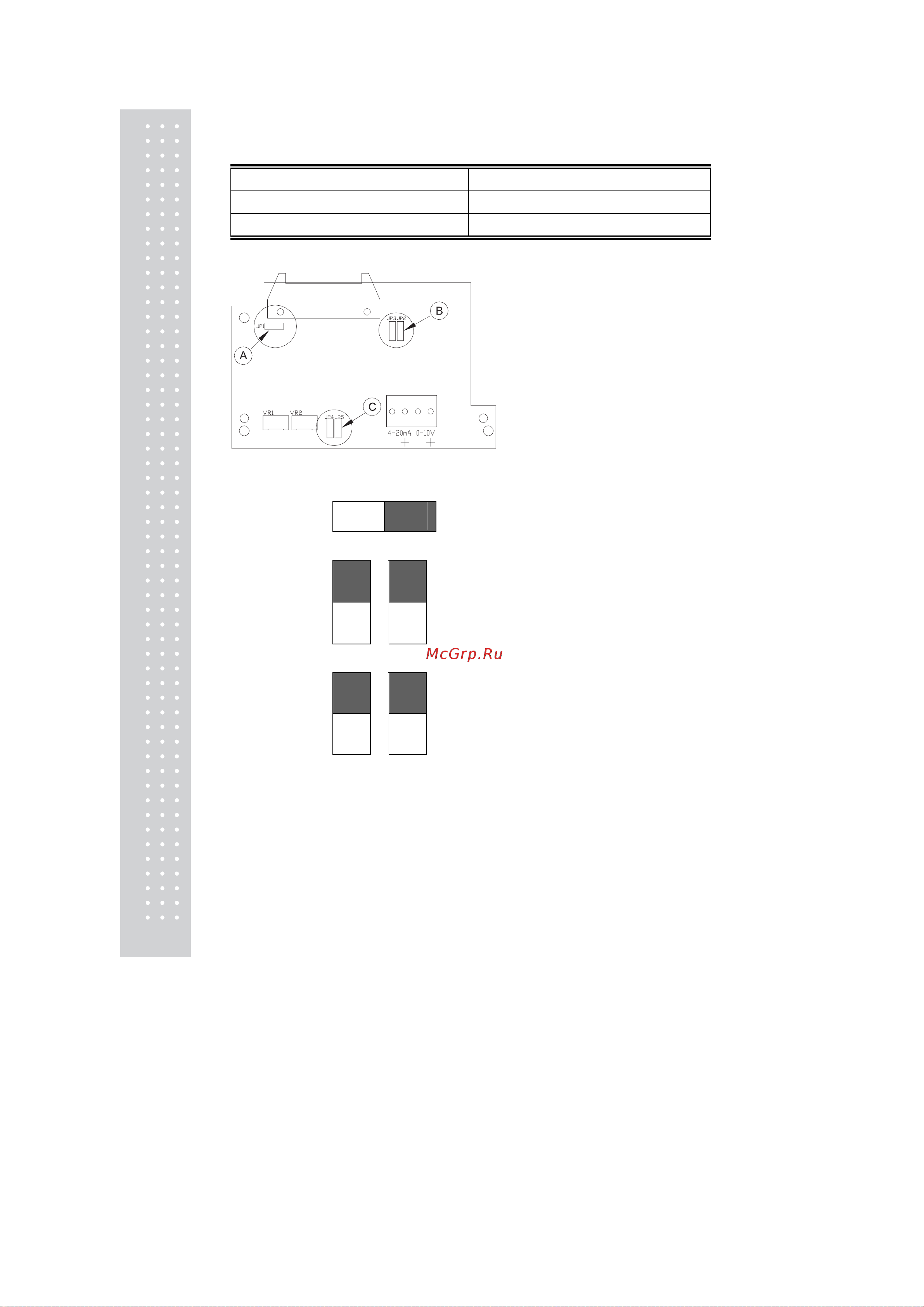

▣ Установка переключателей
JP1 JP1
- A :
Серия CI-5000
JP3 JP2
- B :
0~10В
JP4 JP5
- C :
Фиксированный режим
Когда масса равна нулю, выходное напряжение также равно нулю. Когда масса
соответствует наибольшему пределу взвешивания, выходное напряжение
равно 10В.
Настройки, которые необходимо провести в режиме настроек
F45 : 2 F46 : 0 F47 : 0
