мер, на упаковку. Затем цикл дозирования повторяется. Ширина импульса сравнения

задается параметром функции наладки F45 (до 10 сек. приблизительно).

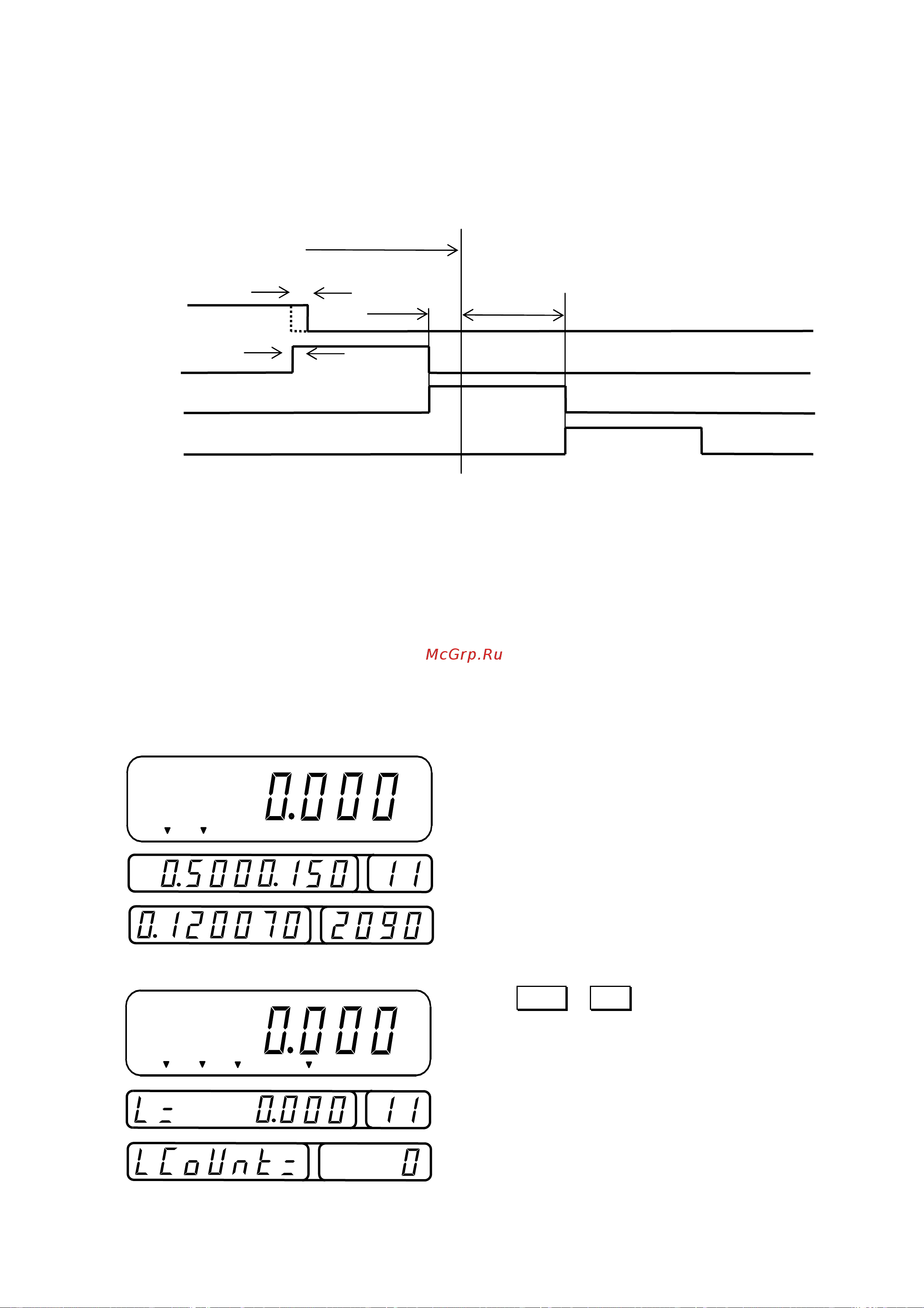

Далее показаны диаграммы сигналов на контактах релейного разъема ВЫХОД

в зависимости от полученного результата измерения массы. Включенное состояние

соответствует верхнему уровню, а выключенное – нижнему. Слева указаны номера

контактов реле ВЫХОД, а справа – наименование сигнала или соответствующего

указателя (отмечено курсивом).

номинальная масса

нижний верхний

допуск допуск

ВЫХ. 9 НУЛЬ (F47=0)

НУЛЕВАЯ ПОЛОСА (F47=1)

ВЫХ. 4 6d НИЖ

ВЫХ. 5 НОРМ

ВЫХ. 6 ВЕРХ

После разгрузки бункера должно восстановиться нулевое показание веса, и

тогда можно переходить к следующей дозе. Если параметр нулевой полосы

установлен на единицу (F47 = 1), после разгрузки может случиться, что показание

массы отлично от нуля, хотя и находится в пределах нулевой полосы. В этом случае

релейный выход № 9 будет включен, однако при последующей загрузке сигнал

сравнения вырабатываться не будет. В этом случае следует добиться полной

разгрузки бункера ниже 6d.

Контрольный весовой автомат помимо допускового контроля выполняет и

другую обработку результатов измерения: суммирование и счет по категориям,

которые были определены выше. Суммирование по дозам с различным кодом

производится независимо.

Проиллюстрируем процедуру суммирования примером из п. 5.2 для дозы №

11.

❑ Пусть перед проведением суммирования

выполнена выборка массы тары, и устройство

находится в состоянии контроля числовых

характеристик дозы.

❑ После контоля нажмите последовательно

клавиши ПРОГ и КОД. Средний индикатор в

левом окне будет в дальнейшем указывать на-

копленную массу для первой категории, обоз-

начение < L = >, или для второй, обозначение

< O = >, или для третьей, обозначение < Н = >;

в правом окне указывается код дозы. В правом

окне нижнего индикатора будет указываться

число доз различных категорий с их

обозначениями в левом окне < LCoUnt= >,

<OCoUnt>, <HCoUnt>.
