CAS CI-8000 [61/75] Обслуживание

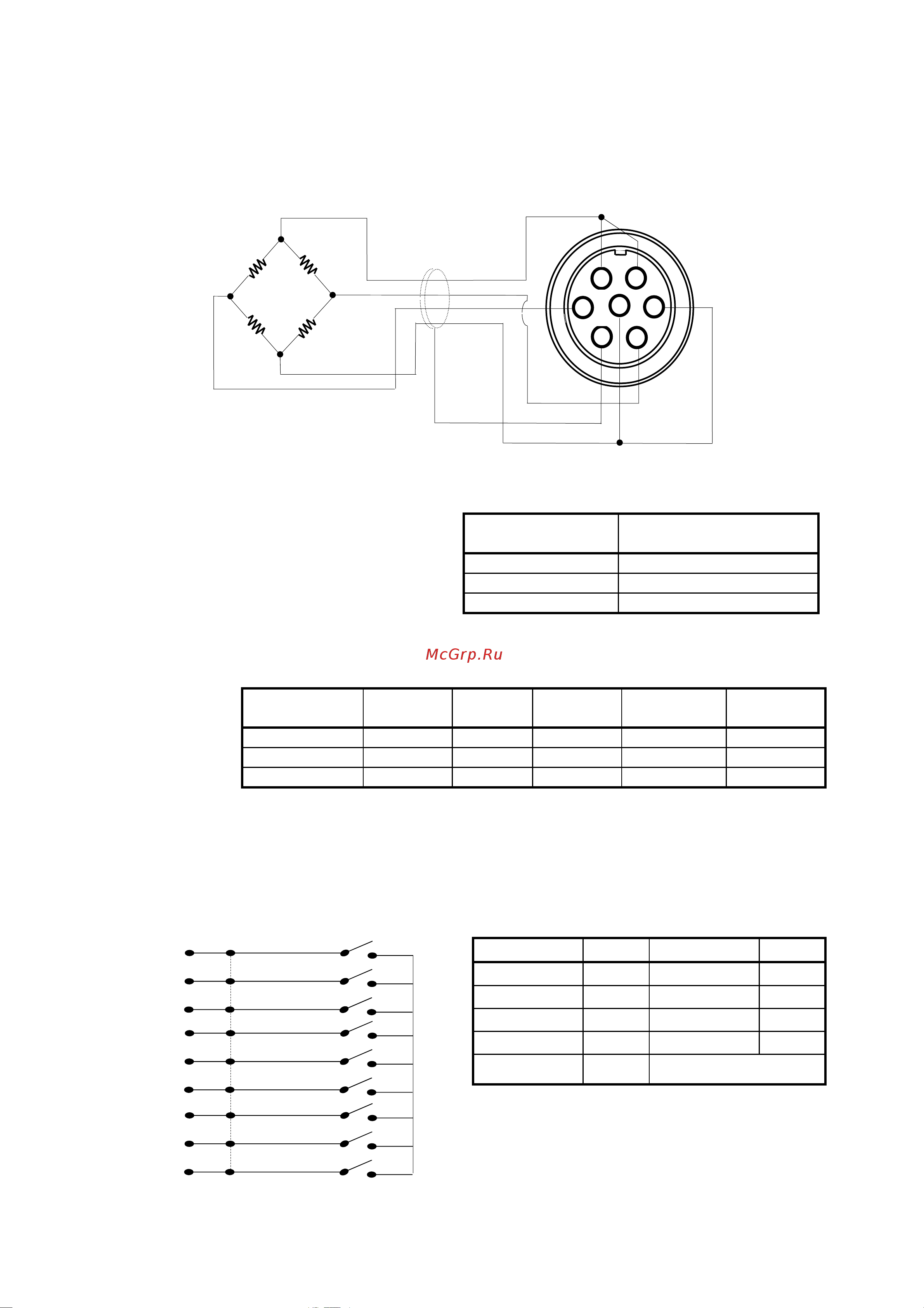

![CAS CI-8000 [61/75] Обслуживание](/views2/1962215/page61/bg3d.png)
61
6. ОБСЛУЖИВАНИЕ
6.1. ПОДСОЕДИНЕНИЕ ДАТЧИКОВ К УСТРОЙСТВУ
Разъем для подключения датчиков расположен на задней панели устройства.
Схема соединения имеет вид:
Разъем
датчиков
EX+
SIG+
SIG-
EX-
Программируемая функция F12 позволяет работать как с датчиками на сжатие
или растяжение (F12=0), так и с универсальными на «сжатие – растяжение» (F12=1).
Разрешающую способность рекоменду-
ется устанавливать в зависимости от
выходного сигнала датчиков согласно
таблице справа:
Макс. сигнал
п
р
и питании 10В
Рекомендуемая разре-
шающая способность
4 мВ 1/4000
(
макс.
)
8 мВ 1/8000
(
макс.
)
10 мВ 1/10000
(
макс.
)
Тензометрические датчики, поставляемые различными фирмами, имеют не-
одинаковую расцветку выходных проводов:
Фирма № 1, 2
(
EX+
)
№ 3, 4
(
EX-
)
№ 5
(
SIG+
)
№ 6
(
SIG-
)
№ 7
(
SHIELD
)
CAS к
р
асный белый зеленый синий внешний
INTERFACE к
р
асный че
р
ный зеленый белый внешний
TFAC к
р
асный синий белый че
р
ный желтый
6.2. ПЕРЕДАЧА КОДА ЧЕРЕЗ КОДОВЫЙ РАЗЪЕМ
Сигнал кода формируется без потребле-
ния энергии, т.е. закорачиванием на об-
щий вывод № 9, как показано на схеме:
№ дозы, т.е. ее код, передается через ко-
довый разъем на задней панели в соотве-
тствии с таблицей:
№ контакта Код № контакта Код
1 1х10
0
5 1х10
1
2 2х10
0
6 2х10
1
3 4х10
0
7 4х10
1
4 8х10
0
8 8х10
1
9 Общий
9 8 7 6 5 4 3 2 1
1
2
4
5
6
3
7
