CAS CPS [10/13] Тестирование пульта управления

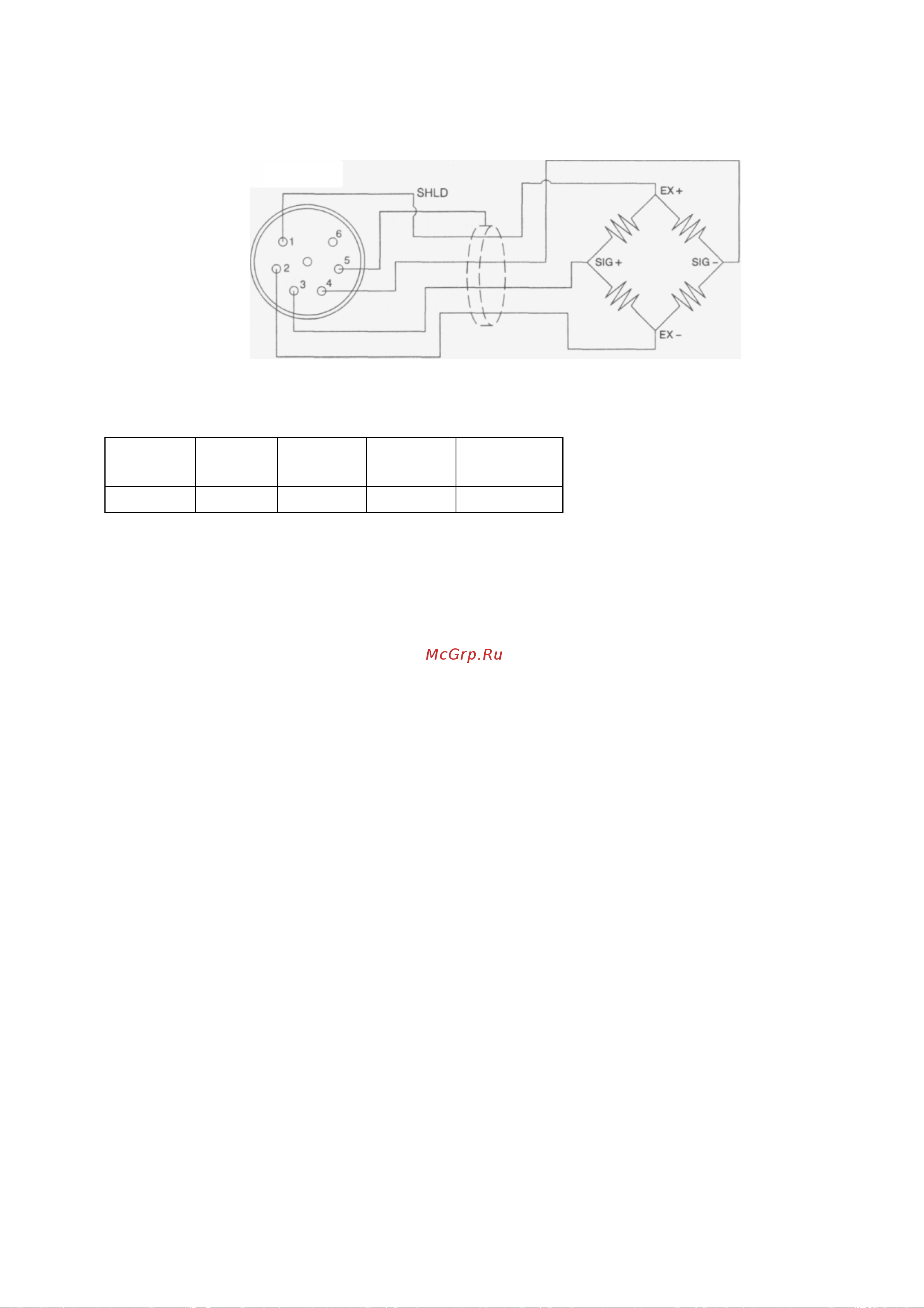

2. ПОДСОЕДИНЕНИЕ И ПРОВЕРКА ДАТЧИКОВ

Разъем

тензо-

датчика

Расцветка выводов датчика соответствует таблице

№ 1

(ЕХ+)

№2

(ЕХ-)

№3

(SIG+)

№4

(SIG-)

№5

(ЭКРАН)

красный белым зеленый синий Внешний

3. ТЕСТИРОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ

При тестировании циклически выполняются следующие проверки.

• TEST 1 - проверка кодов клавиатуры;

• TEST 2 - проверка светодиодного дисплея;

• TEST 3 - проверка тензодатчика и АЦП-преобразователя;

• TEST 5 - проверка принтера.

□ Для входа в режим тестирования нажмите на клавишу * одновременно с

включением питания весов. На дисплее высветится надпись <tESt>, а затем -

<tESt 1>. Q Нажмите на какую-либо из клавиш и на дисплее высветится

соответствующий код этой клавиши:

• 1 (клавиша ZERO);

• 2 (клавиша TARE);

• 3 (клавиша GROSS/NET);

• 5 (клавиша* );

• 6 (клавиша ENTER).

Если будет нажата клавиша ENTER, то после высвечивания ее кода (6) весы автомати-

чески перейдут к проверке дисплея <tESt 2>.

□ После высвечивания сообщения <tESt 2> на дисплее высветятся все сегменты

в течение некоторого времени, а затем весы перейдут к проверке тензодатчика и

АЦП. Q После высвечивания сообщения <tESt 3> на дисплее высветится

оцифрованное значение текущего веса в единицах внутреннего разрешения.

Изменяя нагрузку, проверьте, изменяются ли показания. Если они фиксированы

или нулевые, проверьте подсоединение тензодатчика.

□ Для перехода к следующей проверке нажмите дважды клавишу ENTER,

подсоединив предварительно принтер к интерфейсному разъему. На дисплее

высветится надпись <tESt 5>.

LOAD CELL1

CONNECTER
