8 ИНТЕРФЕЙС RS-232

Весы поставляются с интерфейсом «RS-232». С использованием этого интерфейса

весы могут быть подключены к внешнему устройству - компьютеру или принтеру.

Для подключения весов к внешнему устройству (компьютеру, принтеру «DEP-50»,

«DLP-50»* , или другому внешнему устройству) по интерфейсу «RS-232» необходимо

наличие кабеля с соответствующей распайкой (см. рисунок 8.1). Скорость обмена данными,

установленная на принтере или компьютере должна быть равна скорости обмена данными,

установленной на весах. Скорость обмена данными может быть установлена в режиме

настроек весов (см. таблицу 7.1 или 7.2).

При подключении весов к внешнему принтеру («DEP-50», «DLP-50»*) реализуются

следующие функции печати:

Для принтера «DEP-50» - печать на термобумаге:

 Печать данных в режиме взвешивания;

 Печать данных в режиме взвешивания

с заданными верхним и нижним пределами;

 Печать данных в счетном режиме с заданными пределами или без них;

 Печать данных в режиме взвешивания в процентах;

 Печать данных в режиме суммирования.

Для принтера «DLP-50» - печать на термоэтикетках:

 Печать этикетки с полями массы и тары;

 Печать этикетки с

полями массы и тары, а также штрих-кодом;

 Печать этикетки с полями массы и пределов в режиме взвешивания с заданными

пределами;

 Печать этикетки с полями массы и пределов в счетном режиме с заданными пределами.

*Только для моделей весов DB-II-300 и DB-II-600 с размером платформы 600х700 мм,

700х800 мм или 800х900 мм

Форматы печати данных для принтеров «DEP-50» и «DLP-50» представлены в разделе 9.

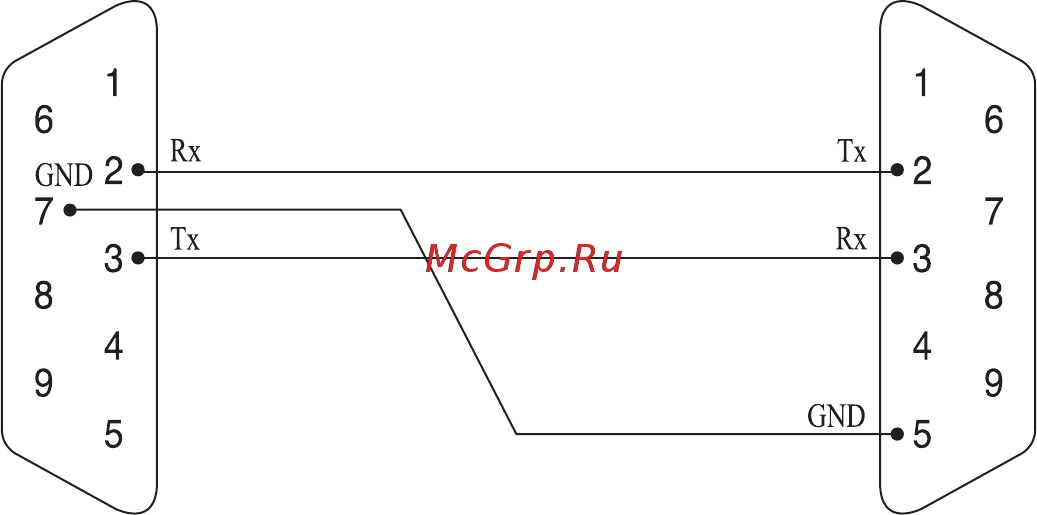

РАЗЪЕМ РАЗЪЕМ

ВЕСОВ (D-Sub) ВНЕШНЕГО УСТРОЙСТВА (D-Sub)

Рисунок 8.1 – Схема распайки кабеля для подключения весов к внешнему устройству.
