5.3 СБОРКА ВЕСОВ БЕЗ СТОЙКИ
Закрепите кронштейн на задней стороне индикатора при помощи винтов (см. вид 1,
рисунок 5.2).
Подсоедините концы заземляющего провода и кабеля платформы к контактам на задней
стороне индикатора (см. вид 2, рисунок 5.2).
Установите весы на ровную поверхность, где они будут использоваться.
Уложите кабель весоизмерительного датчика, чтобы он не касался платформы весов.
Проверьте уровень весов и при необходимости отрегулируйте его, вращая
регулировочные опоры и контролируя положение воздушного пузырька в ампуле уровня.

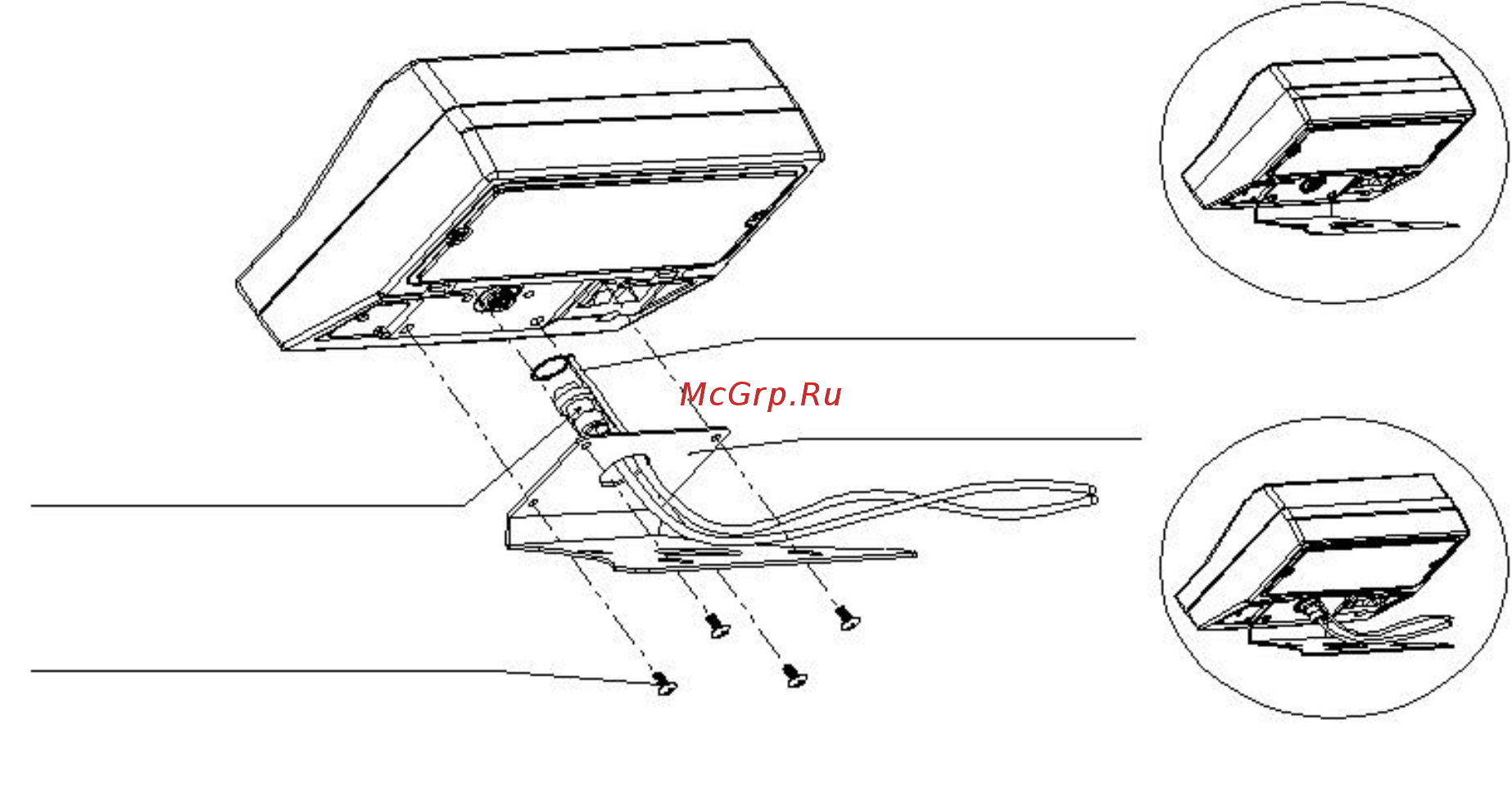

Рисунок 5.2 – Схема сборки весов без стойки.
ВИД 1
ВИД 2
ПРОВОД ЗАЗЕМЛЕНИЯ
ПРИЖИМНОЙ ВИНТ (М4х10)
КАБЕЛЬ ВЕСОИЗМЕРИТЕЛЬНОГО
ДАТЧИКА
КРОНШТЕЙН
