CAS DB-S [6/14] Установка весов

3. ДИСПЛЕЙ

(на примере модели DВ-150S)

4. УКАЗАТЕЛИ

УКАЗА-

ТЕЛЬ

КОГДА ВКЛЮЧЕН

НУЛЬ На платформе

отсутствует груз

ТАРА Выборка веса тары

ПРЕД Упаковка груза в

заданных пределах

СЧЕТ Счетный режим

работы

КГ Режим взвешивания

и упаковки

УСТАНОВКА ВЕСОВ

 Откройте упаковку и вытащите весы, плат-

форму, стойку и индикаторную головку.

 Подтяните шнур питания и кабель от да-

тчика и зафиксируйте их в зажимах.

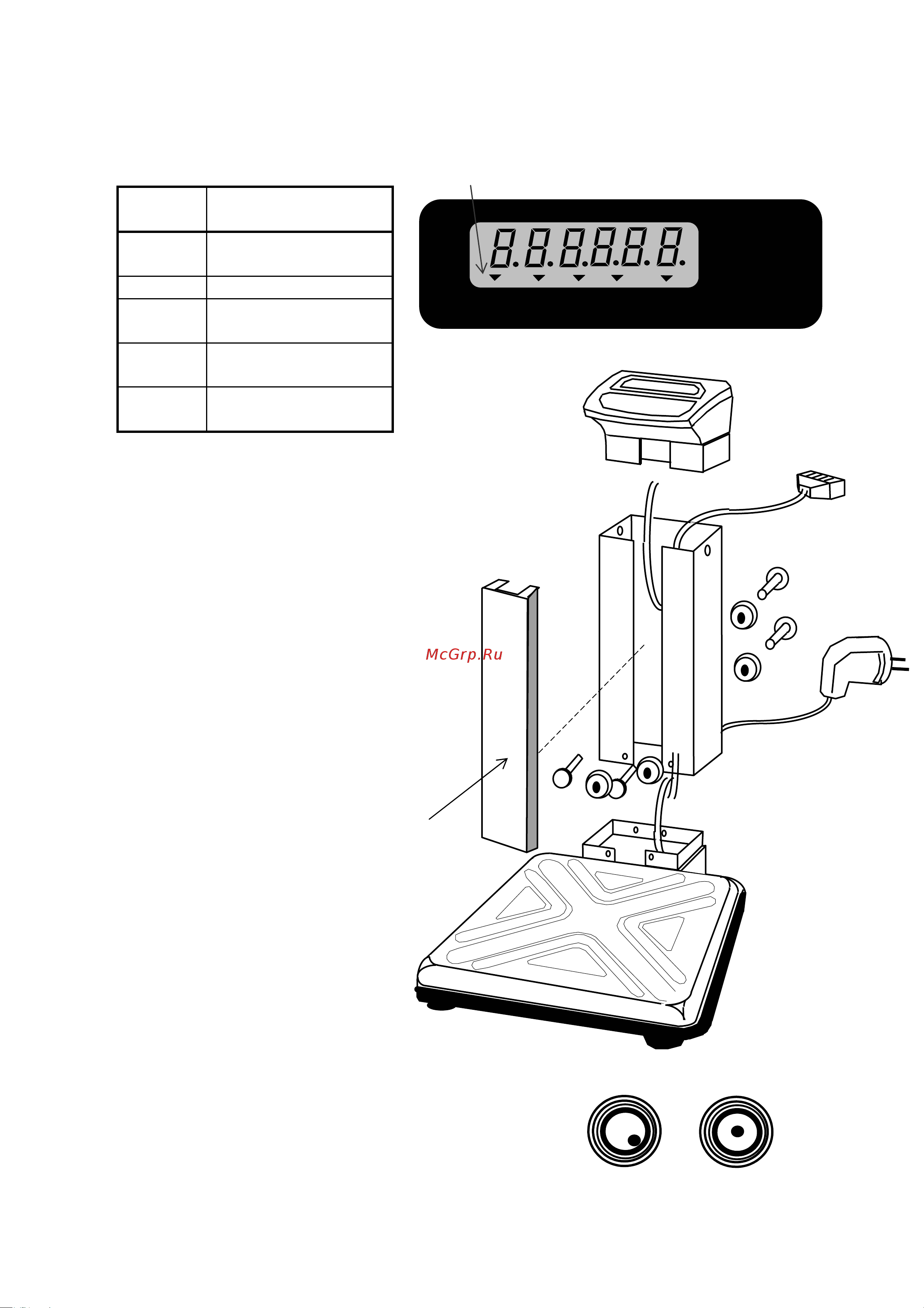

 Согласно рисунку вставьте стойку ди-

сплея в кронштейн и закрепите ее бол-

тами М10; наденьте на болты пласт-

тмассовые колпачки.

 Вставьте в разрез стойки пла-

стмассовую крышку.

Крышка

стойки

 Вставьте в стойку индикаторную головку и закрепите ее болтами М10.

 Установите весы на ровную неподвижную поверхность, где они будут

эксплуатироваться.

 Отрегулируйте горизонтальность весов, вращая

винтовые опоры весов и одновременно контролируя

Указатели

НПВ=150 кГ

НмПВ=0,4кГ

d=e=20/50

НУЛЬ ТАРА ПРЕ

СЧЕТ К

НЕПРАВИЛЬНО ПРАВИЛЬНО
