4.2. УСТАНОВКА ПЛАТФОРМЫ ВЕСОВ

Если для взвешивания груза требуется использовать платформу (поставляется по

дополнительному заказу), выполните следующие действия:

 Проденьте винты М4х10 (1) в отверстия (2) нижней панели весов и вкрутите их в

кронштейны платформы (3).

 Проденьте винты М4х12 (4) через отверстия в кронштейнах платформы и вкрутите их в

центральные отверстиях (5) нижней панели весов.

 Закрепите платформу в виде чаши (7) на кронштейнах весов, используя винты М4х10 (6) и

гайки-барашки М4 (8).

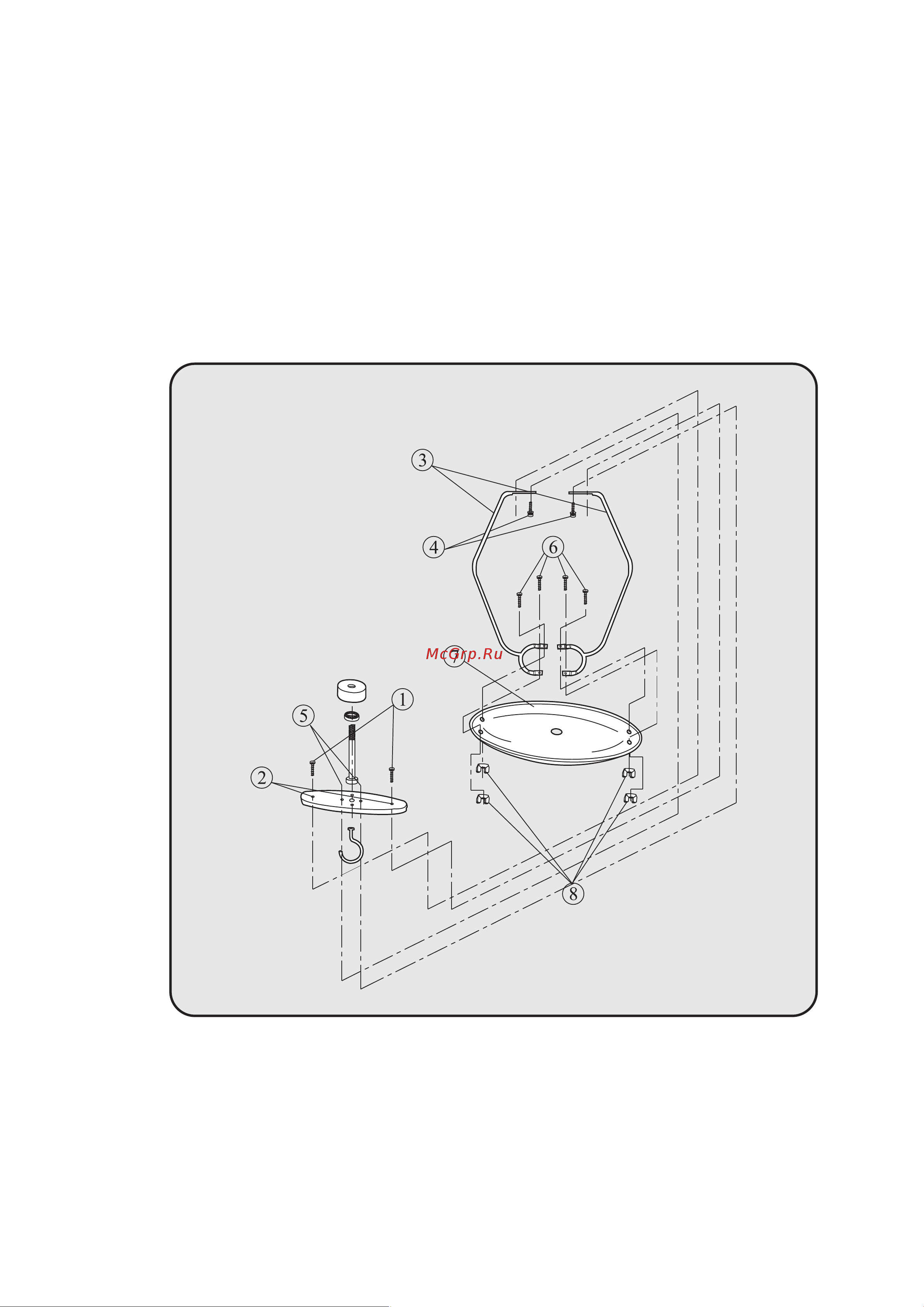

Рисунок 4.2 – Схема сборки платформы
