4. ПОДГОТОВКА К РА БО Т Е

Весы поставляются в разобранном виде, поэтому перед использованием необходимо

произвести их сборку.

На рисунке 4.1 представлен общий вид весов в сборе, укомплектованных платформой

в виде чаши (поставляется по дополнительному заказу). Схема сборки платформы

представлена на рисунке 4.2, а схема крепления клавиатуры весов на вертикальной плоскости

– на рисунке 4.3.

4.1. СБОРКА ВЕСОВ

Для сборки

весов выполните следующие действия:

 Проденьте проушину крепления весов, отжав ее подвижную часть, в верхнее отверстие

металлического штока весов. При этом малая дуга проушины должна находиться со

стороны весов.

 Отжав подвижную часть проушины крепления весов, закрепите весы на горизонтально-

расположенном трубчатом кронштейне.

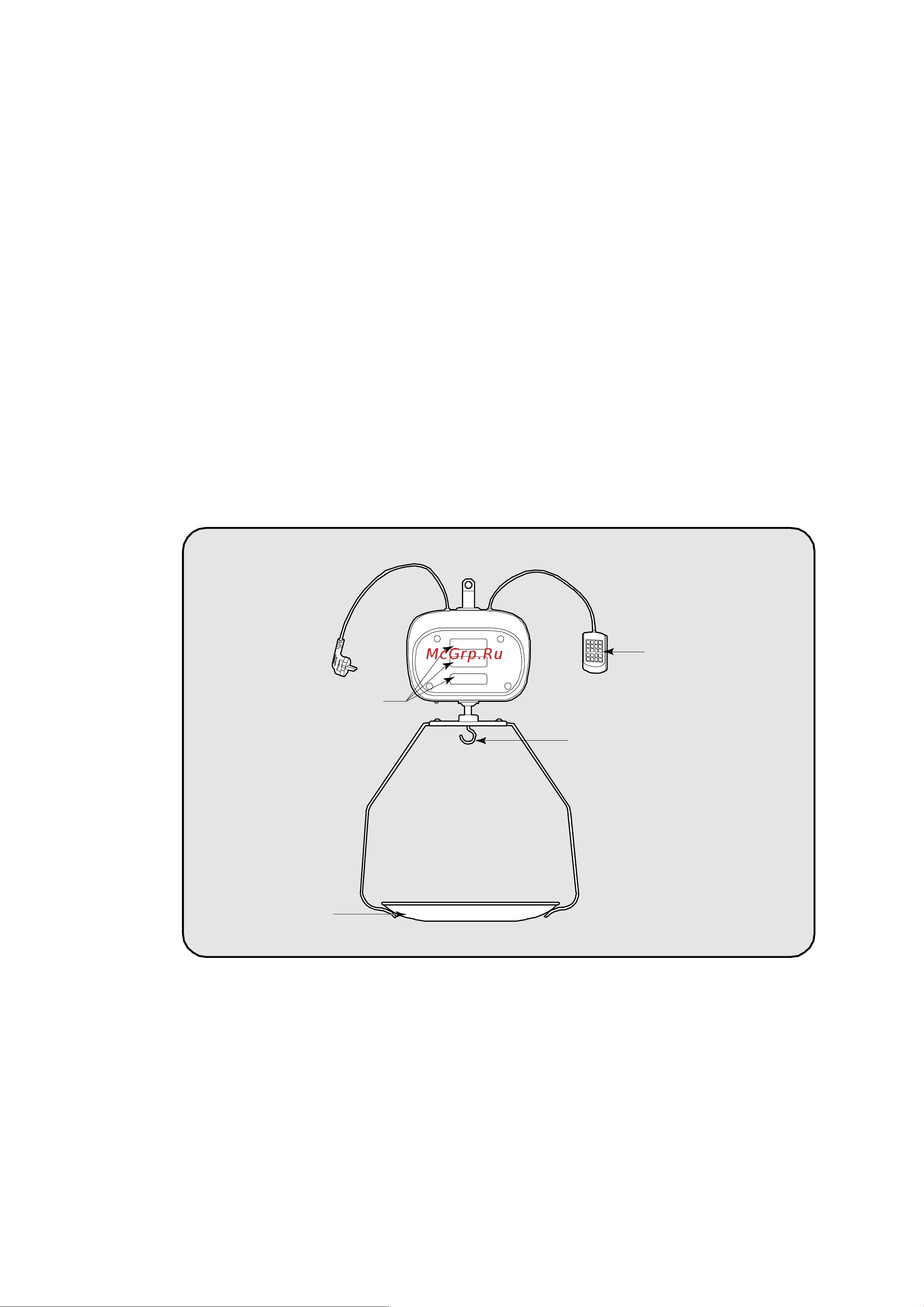

Рисунок 4.1 - Общий вид весов в сборе

Клавиатура

Платформа в

виде чаши

Индикатор

Крюк
