Подключение и эксплуатация 8
Внимание!
Если вы хотите использовать ELAC MicroSUB 2010.2 только в качестве сабвуфера (без сателли-
тов), то этот раздел можно пропустить и перейти к разделу 3.

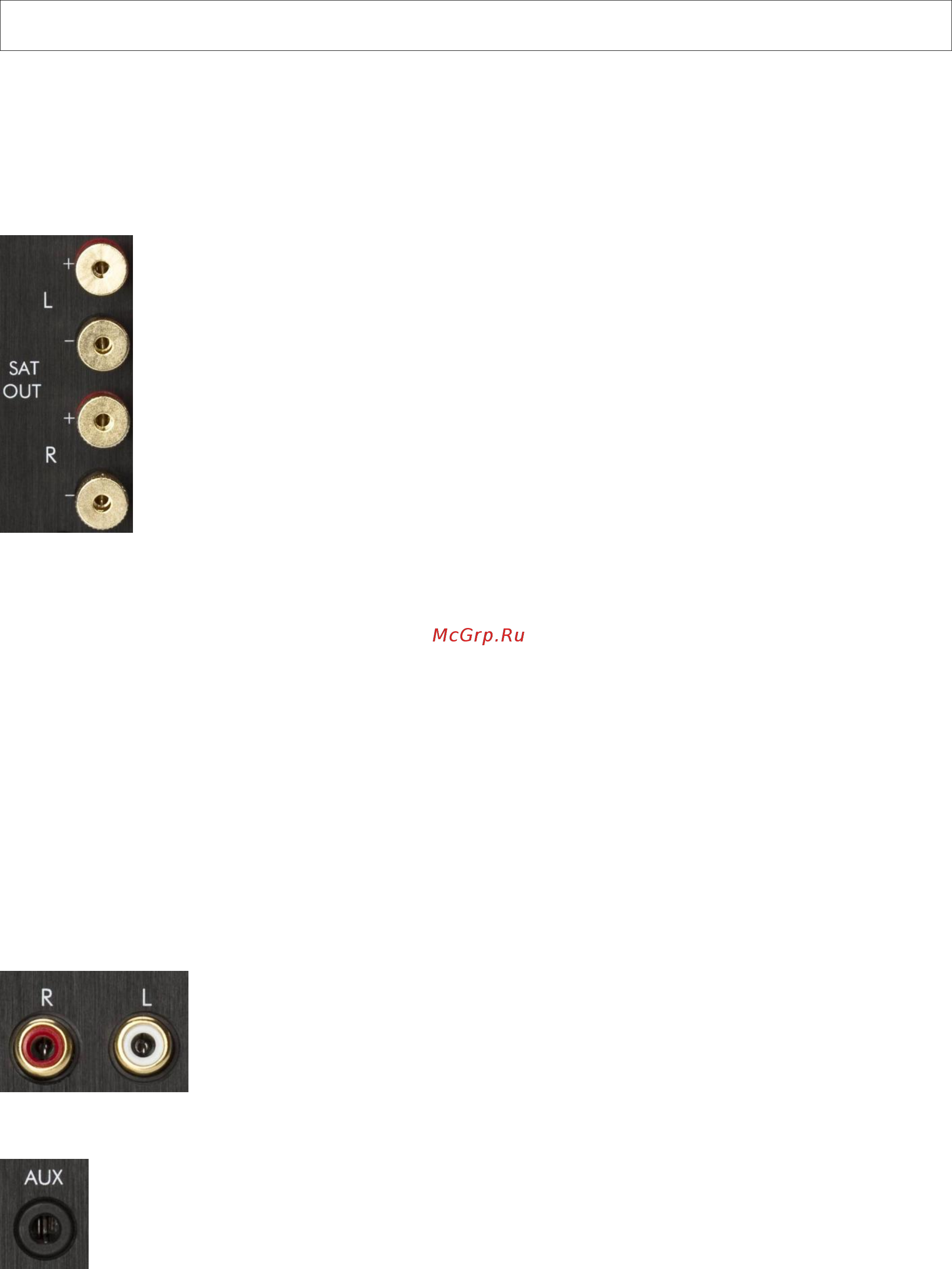

1 SAT OUT L [Выход на левый сателлит]
2 SAT OUT R [Выход на правый сателлит]
Пружинные клеммы SAT OUT L/R предназначены для подключения к активному
сабвуферу двух сателлитов (левого и правого). Для этого можно использовать
прилагаемые кабели.
Естественно, вы можете использовать и другие кабели. При подключении кабе-
лей к клеммам обратите внимание на то, чтобы провода не имели замыканий с
соседней клеммой или с шасси сабвуфера. Современный стандартный высоко-
качественный кабель для подключения акустических систем имеет сечение 2,5
кв. мм. Может быть достаточным кабель с сечением 1,5 кв. мм, который не будет
вносить заметных потерь сигнала при длине до 6 метров при нагрузке на акусти-
ческие системы (АС) с сопротивлением 4 Ома и до 12 метров при нагрузке 8 Ом.
Используемые сателлиты должны иметь номинальное сопротивление не менее 4
Ом (минимум 3 Ома). Параметры нагрузки можно найти на задней стороне АС
или в соответствующей инструкции по эксплуатации.
Примечание.
Для подключения к сабвуферу лучше всего подходят сателлиты ELAC 301.2, ELAC 301.2 XL и
ELAC Starlet.
Они продаются разными комплектами вместе с ELAC MicroSUB 2010.2.
Эти комплекты являются отлично настроенными акустическими системами типа 2.1, которые
гарантируют качественное воспроизведение музыки при минимально занимаемом пространстве.
Активные сабвуферы ELAC также подходят для работы и с другими сателлитами.
Внутренняя фильтрация самых нижних частот (менее 80 Гц) предохраняет сателлиты от пере-
грузки, обеспечивая максимально эффективное воспроизведение средних и высоких частот зву-
кового спектра.
!!! Внимание !!!
Эти разъемы являются выходами, а не входами!
Они подходят для подключения только пассивных акустических систем. Подключение этих
разъемов к выходу усилителя может привести (в худшем случае) к повреждению активного саб-
вуфера и/или усилителя!!!
3 Линейный выход L/R [Левый/правый канал]
Несимметричный стереофонический вход RCA. Это стандартный вход, ко-
торый используется для подключения любых аналоговых источников сиг-
нала. Он подключается с помощью кабеля RCA (см. стр. 18, «I»), который
входит в комплект сабвуфера.
Сигналы, подключаемые к этому входу, микшируются вместе с сигналами,
поступающими с входов 4), 5), 6) и 7).
4 Вход AUX [Дополнительный вход]
Несимметричный 3,5-миллиметровый стереофонический вход. Это так называемый
вход AUX, который лучше всего подходит для подключения источников сигналов с
невысоким выходным уровнем, например MP3-плееров, небольших радиоприемни-
ков, ноутбуков и т.п. Особенностью этого входа является более высокая чувстви-
тельность (по сравнению с входом RCA). Сигналы, подключаемые к этому входу,
микшируются с сигналами, поступающими с входов 3), 6) и 7).
