26
| Извлечение оптического дисковода
3
Выверните винты, которыми кронштейны оптического дисковода крепятся
к оптическому дисководу.
4
Снимите скобы с оптического дисковода.

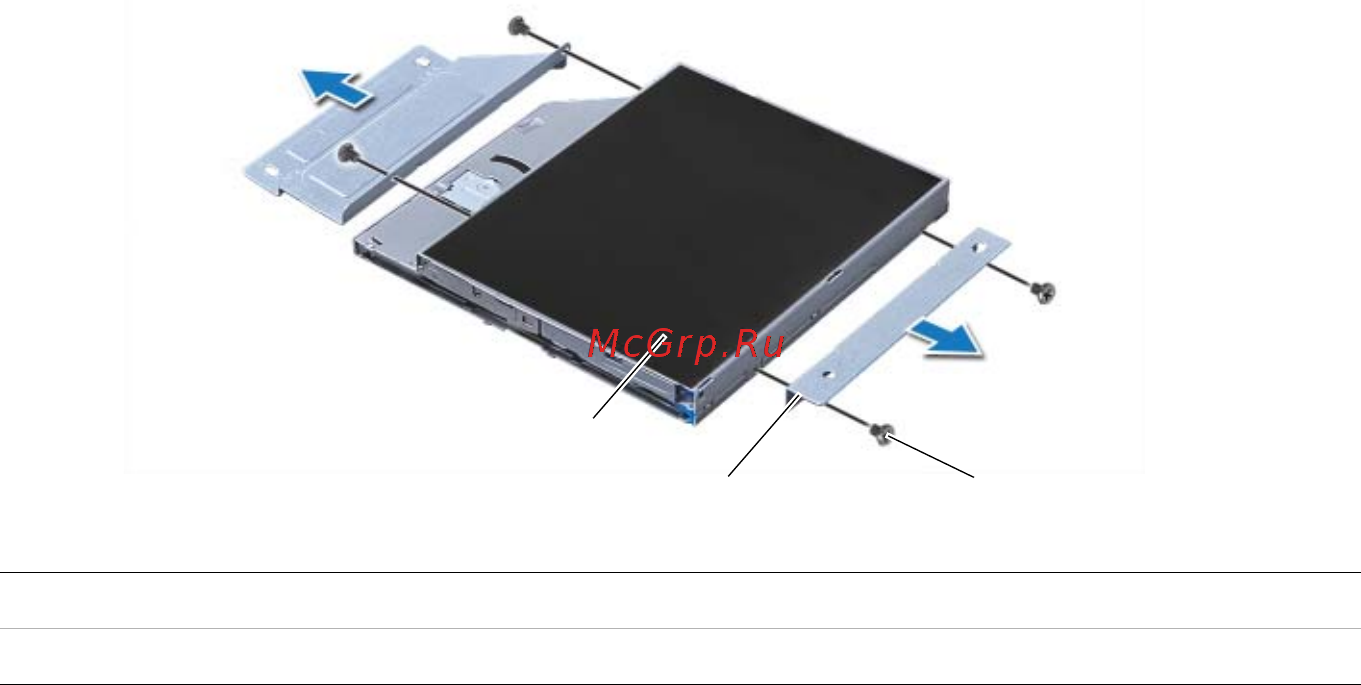

1
винты (4)
2
скобы оптического дисковода (2)
3
оптический дисковод
2
1
3
