Снятие радиатора процессора |
53

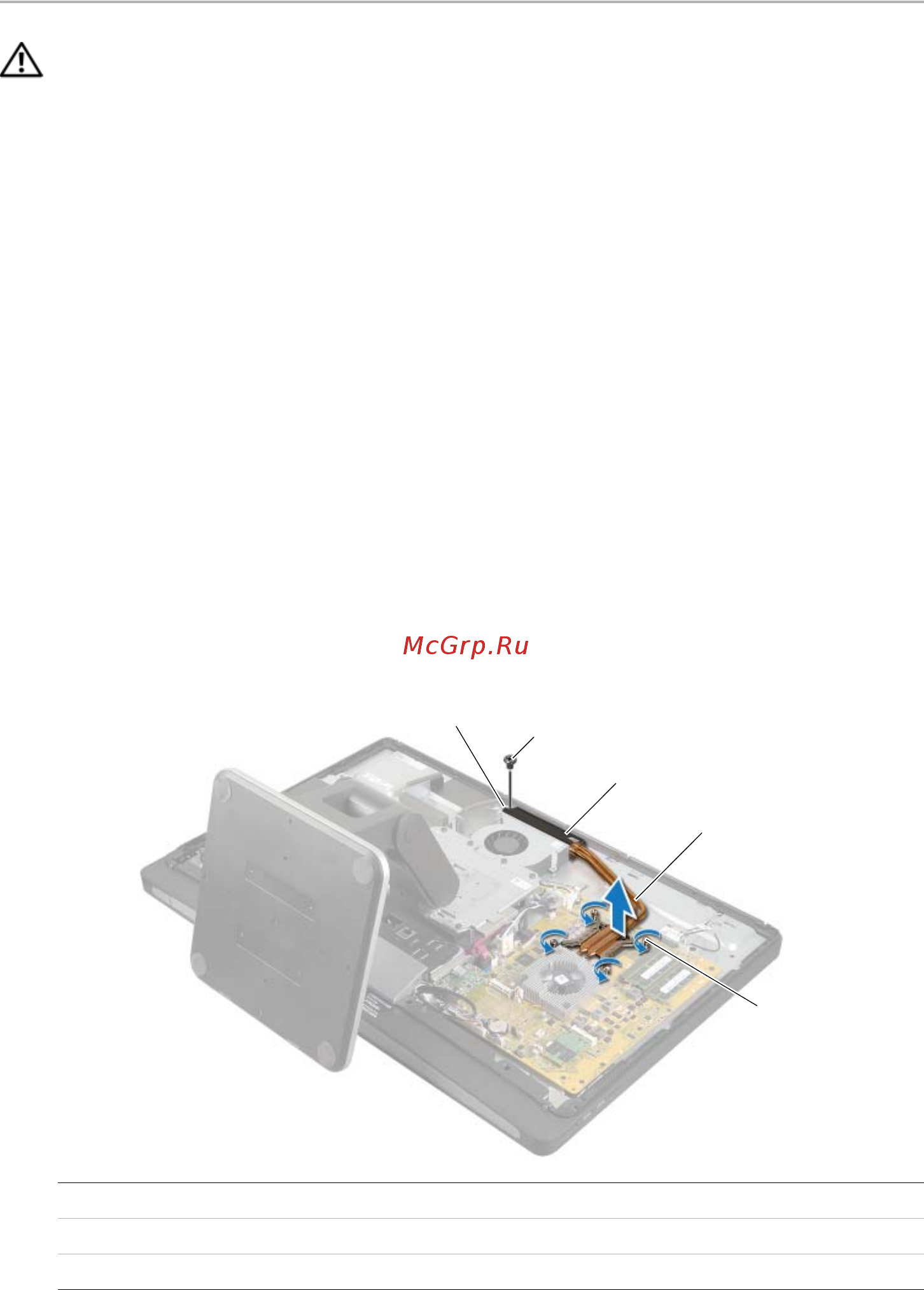

Снятие радиатора процессора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»
на стр. 31.
Последовательность действий
1
Открутите винт крепления вентиляционных каналов и кабеля заземления
к средней крышке.
2
Последовательно (порядок указан на радиаторе процессора) открутите невыпадающие
винты, крепящие радиатор процессора к системной плате.
3
Приподнимите радиатор процессора и снимите его с системной платы.
1
кабель заземления
2
винт
3
вентиляционные отверстия
4
радиатор процессора
5
невыпадающие винты (4)
1
3
4
5
2
