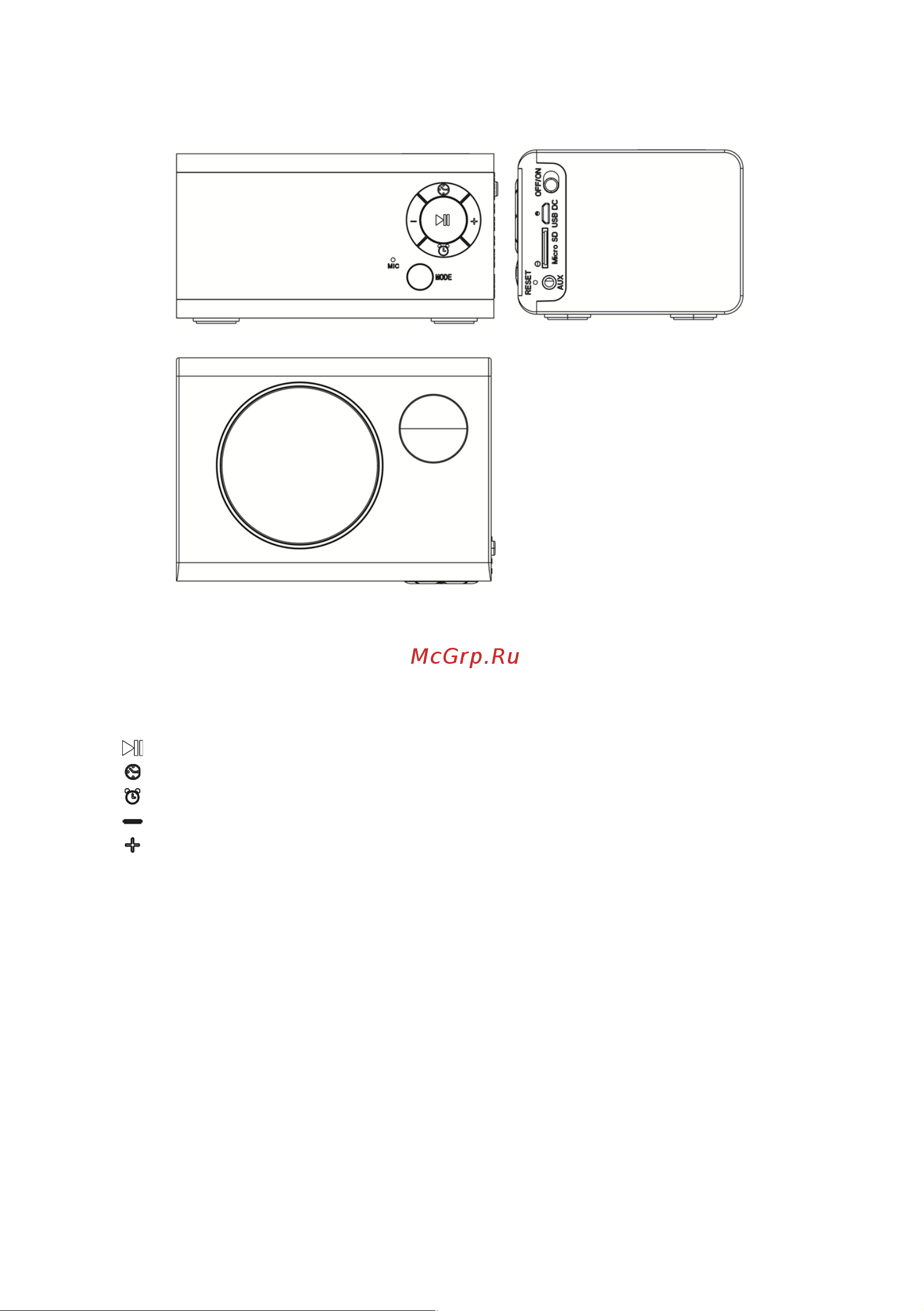

Схема устройства

Панель управления

1. Mode - кнопка «Режим». При вставленной SD карте и вставленном в

устройство AUX, режимы переключаются в следующем порядке: Bluetooth,

SD, радио FM, AUX, спящий.

Если ни SD карта, ни шнур AUX к устройству не подключены, то режимы ото-

бражаются и переключаются в порядке: Bluetooth, радио FM, спящий

2. - кнопка «Пауза/Воспроизведение».

3. - кнопка «Время».

4. - кнопка «Будильник».

5. - кнопка «-».

6. - кнопка «+».

7. Микрофон.

Боковая панель

1. Переключатель «Вкл./Выкл.».

2. Порт USB 5 В.

3. Порт MicroSD.

4. Линейный вход AUX.

5. Кнопка сброса - нажмите и удерживайте, если устройство «зависло».

Верхняя панель

Кнопка «Ночник».
