Suzuki DF140W [22/49] Кулачок ограничитель уклона

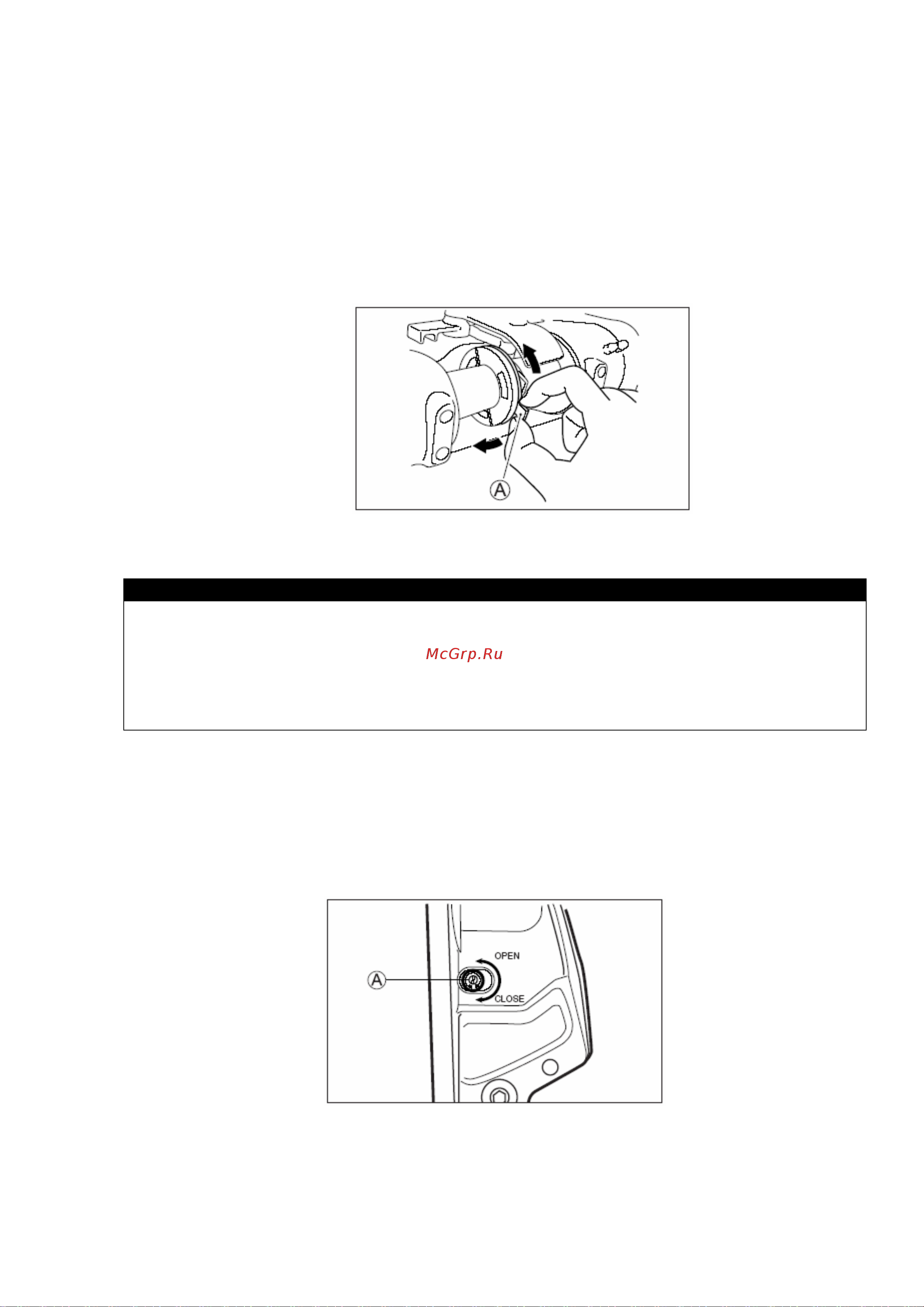

Кулачок-ограничитель уклона

Для того, чтобы ограничить угол наклона можно отрегулировать границы максимального

наклона с помощью кулачка-ограничителя.

1. Установите лодочный мотор в обычное рабочее положение.

2. Поверните кулачок-ограничитель:

Чтобы сократить уклон, кулачок поворачивается вверх за ручкуⒶ.

Чтобы увеличить уклон, кулачок поворачивается вниз за ручкуⒷ .

3. Чтобы проверить правильность настройки, установите мотор под максимальным

заданным уклоном и проверьте, чтобы мотор не соприкасался.

ОПАСНО

Даже если максимальный уклон отрегулирован кулачком-ограничителем, в

некоторых ситуациях это не убережет уклонение мотора вверх если, например,

нижняя часть мотора ударится о какое-нибудь препятствие на высокой скорости. В

результате этого может пострадать и сам мотор, и лодка, и даже пассажиры. Поэтому

следите, чтобы при управлении лодкой на высокой скорости пассажиры держались

на расстоянии от лодочного мотора.

Ручная настройка уклона

Если по причине неисправности в электрической системе или любой другой причине нет

возможности отрегулировать уклон кнопкой электроподъемника, уклон можно настроить

вручную. Для того, чтобы наклонить мотор вверх или вниз необходимо повернуть клапан

ручного управления Ⓐ против часовой стрелки на два полных оборота. После этого

установите мотор под нужным уклоном и закрутите клапан.
