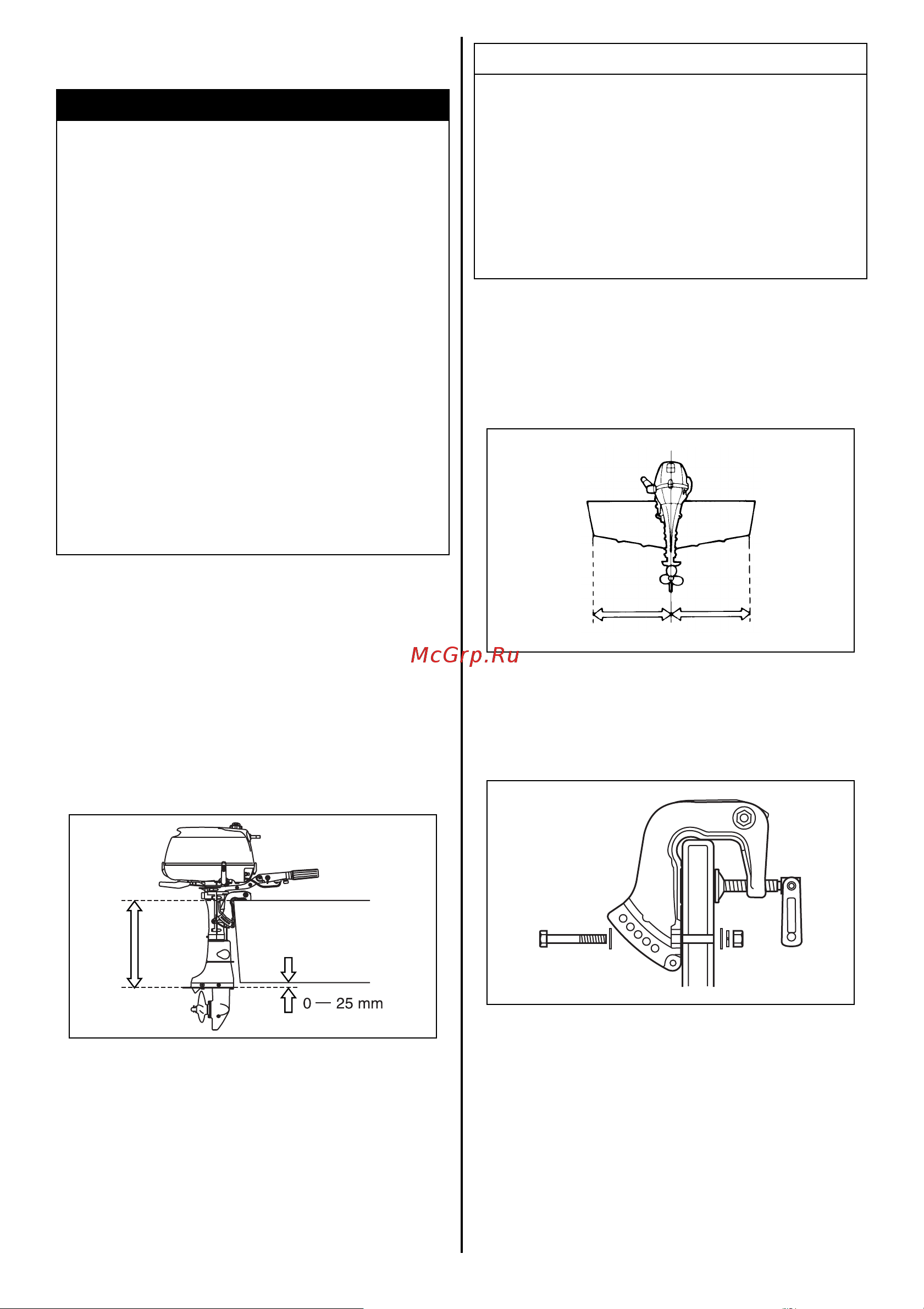

УСТАНОВКА МОТОРА
Соответствующая высота транца важна для
хороших ходовых качеств. Мотор,
установленный слишком высоко на транце, будет
бить винтом воздух и перегреваться. Если мотор
установлен слишком низко, то сопротивление
будет больше, а скорость, соответственно,
меньше.
При установке мотора антикавитационная
пластина должна располагаться на 0-25 мм ниже
уровня днища лодки.
ПРЕДУПРЕЖДЕНИЕ
Установка на лодку двигателя завышенной
мощности может представлять опасность.
Чрезмерная мощность двигателя может
оказать негативный эффект на безопасность
корпуса лодки и может вызвать трудности в
управлении/обращении с лодкой. Лодка
также может подвергнуться чрезмерной
нагрузке и получить повреждение корпуса.
Никогда не устанавливайте на лодку
подвесной мотор, мощность которого
превышает рекомендованную производителем
максимальную мощность, приведенную на
сертификационной
табличке с техническими
характеристиками на лодке. Если вы не
можете найти сертификационную табличку с
техническими характеристиками на корпусе
лодки, обратитесь к официальному дилеру
водной техники Suzuki.
Расположите мотор по центру на транце и
закрепите его вручную с помощью транцевых
винтов. Убедитесь, что мотор стоит ровно
посередине транца, иначе при движении лодку
будет тянуть в сторону.
Установите 8 мм болты, шайбы, стопорные
шайбы и гайки, как показано на рисунке.
Убедитесь в том, что все отверстия герметично
закрыты во избежание попадания воды.
УВЕДОМЛЕНИЕ
Управление подвесным мотором, когда
антикавитационная пластина находится над
водой, может привести к перегреву и
серьезному повреждению подвесного мотора.
Не эксплуатируйте подвесной мотор в
состоянии, когда антикавитационная
пластина находится над водой.
