УСТАНОВКА ПРЕДЕЛЬНОГО
ПОЛОЖЕНИЯ ОТКИДКИ
7. Нажмите сторону “UP” (ВВЕРХ)
переключателя гидроподъемника PTT, чтобы
добиться оптимального положения полной
откидки для данной лодки.
8. Модели с дистанционным управлением:
При включенной нейтральной передаче,
передвигайте рычаг прогрева вверх, пока не
прозвучит однократный сигнал
предупредительного зуммера.
Модель с управлением на румпеле:
Поворачивайте рукоятку управления
дросселем до тех пор, пока не прозвучит
однократный сигнал зуммера.
9. Нажмите
сторону “UP” (ВВЕРХ)
переключателя гидроподъемника PTT три
раза в течение трех секунд. Прозвучит
однократный короткий сигнал
предупредительного зуммера, указывая на то,
что настройка была выполнена.
10.Верните дроссель в полностью закрытое
положение и установите блокировочную
пластину в аварийный выключатель.
Нажимая переключатель гидроподъемника
PTT, несколько раз выполните полную
откидку и полное опускание мотора и
убедитесь в том, что надлежащим
образом
заданы как предельный угол наклона
опускания, так и предельное положение
откидки.
ПРЕДУПРЕЖДЕНИЕ
Установка предельного положения откидки
не предотвратит полную откидку и касание
мотора с нижней установочной плитой
мотора в случае удара на высокой скорости
нижней части мотора о какой-либо предмет.
Подобная откидка мотора может привести к
повреждению мотора и лодки и причинить
травмы находящимся в лодке людям.
Не позволяйте находящимся в лодке людям
приближаться к
мотору во время управления
мотором на высокой скорости.

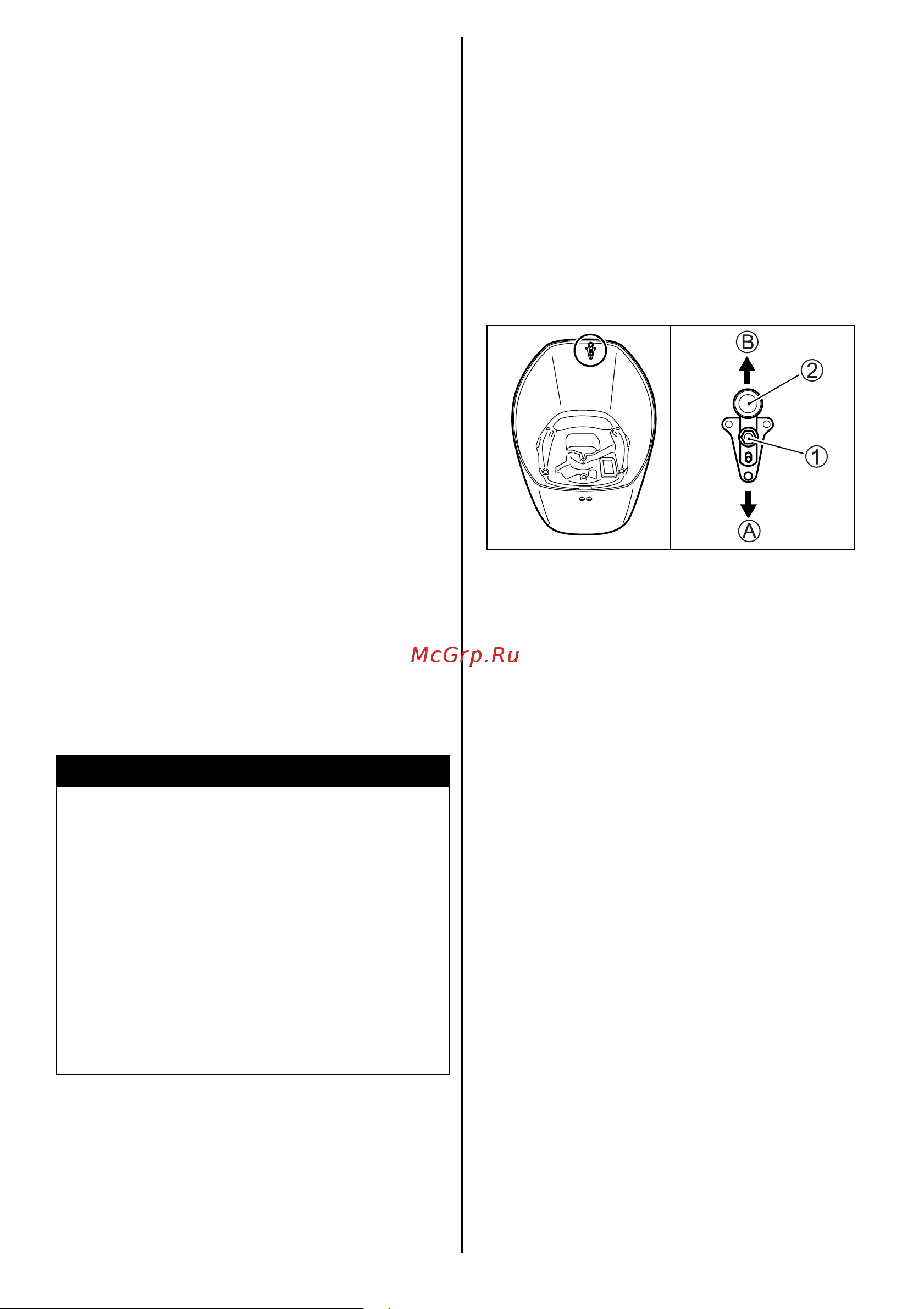

Регулировка жесткости фиксации крышки
мотора
Если Вам кажется, что крышка мотора
фиксируется слишком слабо, Вы можете
затянуть крепежные болты:
1. Отверните болты 1.
2. Отрегулируйте скобы 2. Чтобы увеличить
жесткость фиксации, переместите скобы в
направлении A, чтобы ослабить – в
направлении B.
3. Затяните болты 1.
РЕГУЛИРОВКА УГЛА РУМПЕЛЬНОЙ
РУКОЯТКИ
МОДЕЛИ С УПРАВЛЕНИЕМ НА
РУМПЕЛЕ
Чтобы отрегулировать угол отклонения
румпельной рукоятки от горизонтали,
используйте стопор и болт, включенный в пакет
поставки румпельной рукоятки.
Румпельная рукоятка может регулироваться с
установкой в три позиции.
Чтобы отрегулировать угол румпельной
рукоятки:
1. Когда стопор не используется, румпельная
рукоятка установлена на самый малый угол
отклонения от горизонтальной плоскости.
Если вы хотите увеличить угол, поднимите
румпельную
рукоятку, чтобы установить
стопор.
2. Выберите направление стопора 1, чтобы
установить его на кронштейн румпельной
рукоятки, и надежно затяните болт 2.
