2
1
Ключ
зажигания
Нажать
Повернуть
27
Эксплуатация

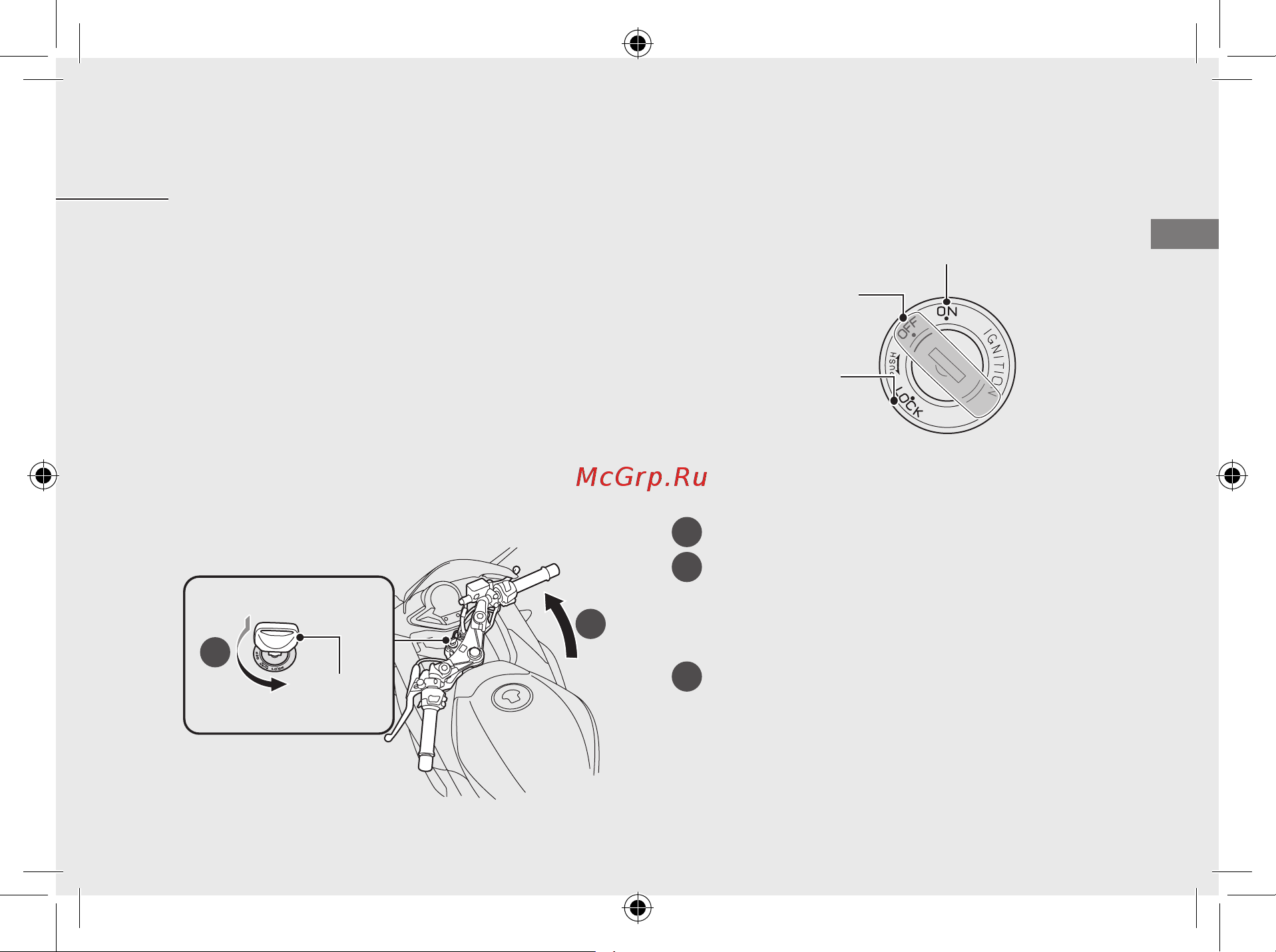

Выключатель зажигания
Включает и выключает электрическую систему,
блокирует рулевую колонку.
Ключ можно вытянуть только в позиции OFF
или LOCK.
Блокировка рулевой колонки:
Заблокировав руль на время парковки, Вы
защитите свой мотоцикл от кражи.
Советуем также пользоваться Uобразным
замком на колесо или другим похожим
устройством.
❙
Блокировка:
1
Поверните руль до упора влево.
2
Нажмите ключ зажигания и в таком
состоянии поверните его в позицию LOCK.
Если повернуть ключ трудно, немного
пошевелите руль.
3
Выньте ключ из замка зажигания.
❙
Разблокировка:
Вставьте ключ в замок зажигания, нажмите на
него и поверните в положение OFF.
ON
Включает электрическую
систему для запуска и движения
OFF
Выключает двигатель
LOCK
Блокирует
рулевую
колонку
Книга 1.indb 27 25.02.2013 21:31:38
