21
Подключения

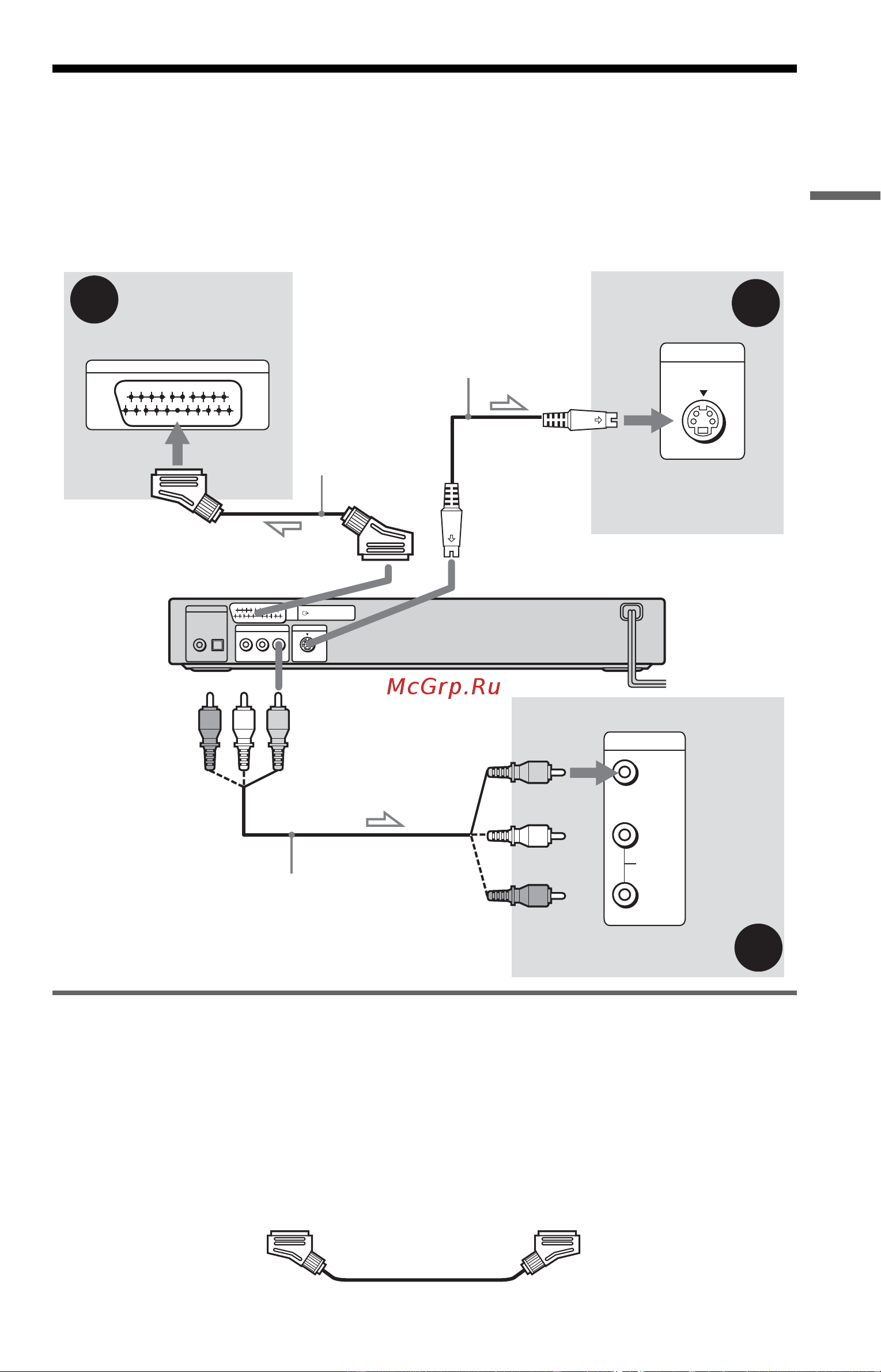

Пункт 1: Подсоединение видеокабелей
Подключите этот проигрыватель к видеомонитору, видеопроектору или
усилителю AV (ресиверу) с помощью видеокабеля. Выберите один из образцов
A - C в соответствии с входным разъемом на видеомониторе, видеопроекторе или
усилителе AV (ресивере). (Образец C предназначен только для DVP-NS405/
NS410.)
A Подключение к входному гнезду SCART (EURO AV)
Подключите кабель SCART (EURO AV) (не прилагается). Следите за тем, чтобы
подсоединения выполнялись плотно, чтобы избежать гудения и шума. Если
подсоединение выполняется с помощью кабеля SCART (EURO AV), убедитесь,
что телевизор может принимать сигналы S VIDEO или RGB. См. инструкции по
эксплуатации, прилагаемые к подключаемому телевизору. Если Вы установите
пункт “LINE” в положение “S VIDEO” или “RGB” в меню “НАСТРОЙКА
ЭКРАНА” на дисплее установок (стр. 71), используйте шнур SCART (EURO AV),
соответствующий каждому сигналу.
B
A
VIDEO
AUDIO
INPUT
L
R
C
INPUT
S VIDEO
DOLBY DIGITAL
PCM/DTS/MPEG/
COAXIAL
OPTICAL
DIGITAL OUT
LINE OUT
R
-
AUDIO
-
L VIDEO
LINE (RGB)
-
TV
S VIDEO OUT
l: Направление сигнала
Шнур S VIDEO
(не прилагается)
Соединительный
аудио-/видеошнур
(прилагается)
к гнезду LINE (RGB)-TV
(желтый)
Кабель SCART
(EURO AV)
(не прилагается)
ТВ
ТВ, видеопроектор
или усилитель AV
(ресивер)
Проигрыватель CD/DVD
ТВ, видеопроектор или
усилитель AV (ресивер)
(желтый)
к гнезду S
VIDEO OUT
к гнезду LINE OUT
(VIDEO)
(только DVP-NS405/NS410)
,продолжение на следующей странице
