Подключения

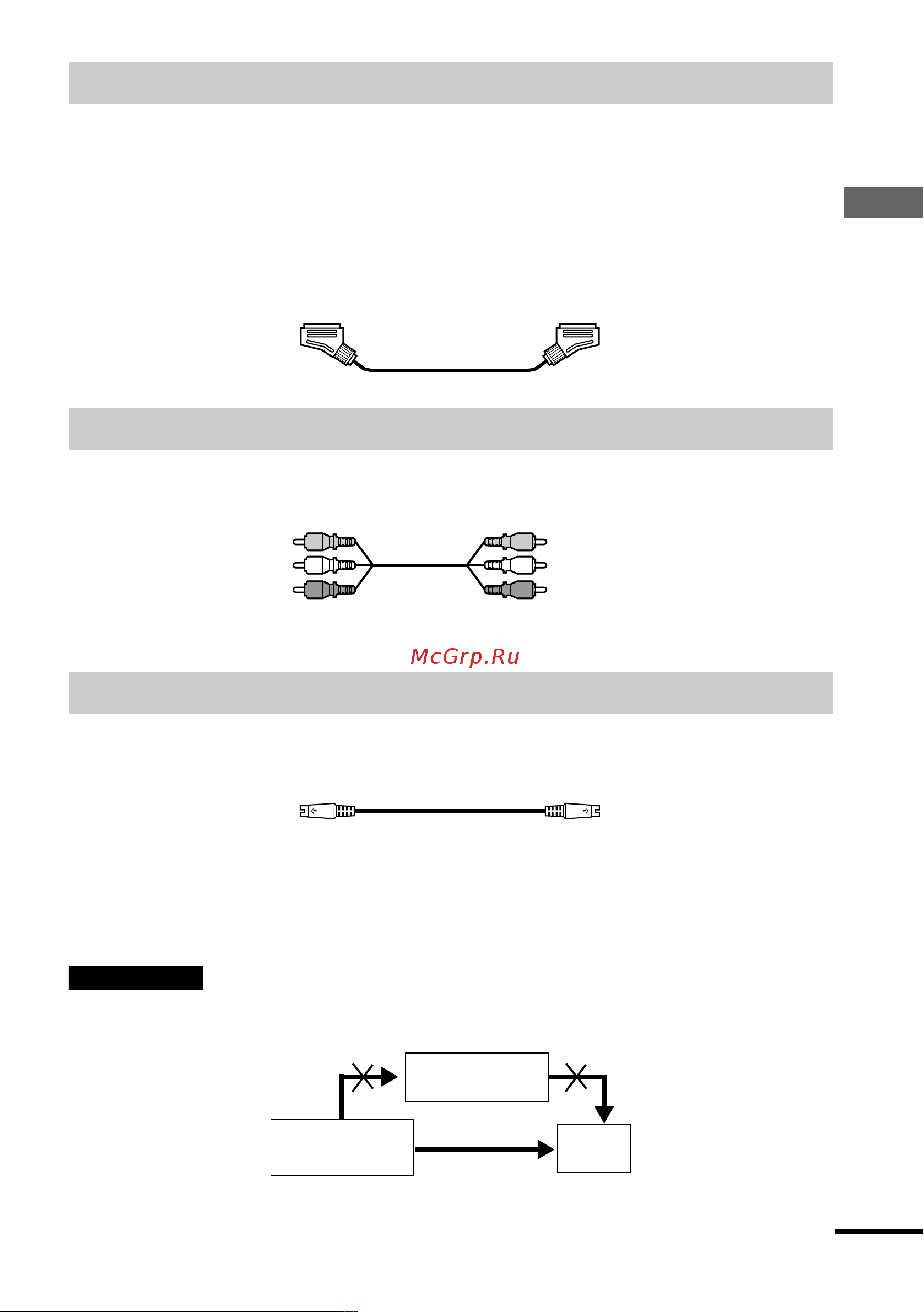

Подключите кабель SCART (EURO AV) (не прилагается). Следите за тем, чтобы

подсоединения выполнялись плотно, чтобы избежать гудения и шума. Если

подсоединение выполняется с помощью кабеля SCART (EURO AV), убедитесь, что

телевизор может принимать сигналы S VIDEO или RGB. См. инструкции по

эксплуатации, прилагаемые к подключаемому телевизору. Если Вы установите

пункт “LINE” в положение “S VIDEO” или “RGB” в меню “НАСТРОЙКА

ЭКРАНА” на дисплее установок (стр. 90), используйте шнур SCART (EURO AV),

соответствующий каждому сигналу.

Подключите желтый штекер соединительного аудио-/видеошнура (прилагается) к

желтым (видео) гнездам. Вы получите изображение стандартного качества.

Красный и белый штекеры используются для подключения к аудиогнездам (стр. 26).

Подключите шнур S VIDEO (не прилагается). Вы получите изображение высокого

качества.

Подключение к видеомагнитофону

Подключите видеомагнитофон к гнезду LINE 2 на проигрывателе.

Видеомагнитофон может записывать только сигнал с телевизора.

Примечания

• Не подключайте проигрыватель к видеомагнитофону. В противном случае на изображении могут

появиться помехи.

A Подключение к входному гнезду SCART (EURO AV)

B Подключение к входному видеогнезду

C Подключение к входному гнезду S VIDEO

Желтый (видео)

Белый (L)

Красный (R)

Желтый (видео)

Белый (L)

Красный (R)

КВМ

Проигрыватель

SACD/DVD

ТВ

Прямое

подключение

продолжение на следующей странице
